Filtr Micro-Optic WDM 3 port C Band Red/Blue w systemie DWDM
GEZHI 1x2 DWDM Red/Blue Band Filter to pasywne urządzenie mikrooptyczne oparte na stabilnej dla środowiska technologii filtrów cienkowarstwowych.Służy głównie do oddzielania lub łączenia sygnałów długości fali pasma czerwonego i sygnałów długości fali pasma niebieskiego w paśmie C, w dwukierunkowych systemach DWDM z pojedynczym włóknem i systemie wzmacniania dużej mocy.Komponenty charakteryzują się szerokim pasmem przenoszenia, niskimi stratami wtrąceniowymi, wysokimi stratami odbiciowymi, doskonałą stabilnością środowiskową i dużą zdolnością przenoszenia mocy.
W module DWDM, który wykorzystuje filtr czerwony/niebieski, multiplekser może być połączony z demultiplekserem.Na przykład multiplekser łączy kanały DWDM w paśmie czerwonym, podczas gdy demultiplekser rozdziela kanały DWDM w paśmie niebieskim.Używając filtra Red/Blue, można połączyć kanały Red Transmit i Blue Receive w jednym włóknie.
Cechy
Aplikacja
Dane techniczne
| Typ | MWDM | ||
| Długość fali kanału przepustowego | nm | 1549,12~1562,83 (czerwony) | 1530,13 ~ 1541,55 (niebieski) |
| Kanał odbicia Długość fali | nm | 1530,13 ~ 1541,55 (niebieski) | 1549,12~1562,83 (czerwony) |
| Utrata wtrąceniowa kanału przepustowego | dB | ≤0,50 | |
| Utrata wtrąceniowa kanału odbicia | dB | ≤0,40 | |
| Tętnienie kanału | dB | ≤0,3 | |
| Izolacja sąsiednich kanałów | dB | ≥30 | |
| Ekspresowa izolacja kanałów | dB |
≥15
|
|
| PDL | dB | ≤0,1 | |
| PMD | Ps/nm | ≤0,1 | |
| Stabilność termiczna | dB/℃ | ≤0,005 | |
| Kierunkowość | dB | ≥50 | |
| Strata zwrotu | dB | ≥45 | |
| Moc ciągła | mW | 300 | |
| Temperatura robocza | ℃ |
-30~+80
|
|
| Temperatura przechowywania | ℃ | -40~+85 | |
| Maks.Obciążenie rozciągające | N | 5 | |
| Wymiary opakowania | mm | Φ5,5xL34(250um)/Φ5,5xL38(900um) | |
Uwaga: 1. Tłumienie wtrąceniowe nie obejmuje złącza, każde złącze zwiększy stratę o 0,2 dB.
2. Inne długości fali mogą być wykonane na życzenie klienta.Na przykład pasmo L R/B, pasmo C/L.
Informacje dotyczące zamawiania
| Długość fali | Specyfikacja pakietu | Rodzaj włókna | Średnica włókna | Długość włókna | Złącze |
| R/B=Czerwony/Niebieski Długość fali |
1= Φ5,5 mm × 34 mm 2= 90×20×10 mm 3=100×80×10,5 mm 4= 120×80×18 mm 5=140×115×18 mm 6=19” 1U do montażu w szafie X= Inni |
9=9/125 X=Inni |
25=250um 90=900um 20=2,0 mm 30=3,0 mm X=Inni |
05=0,5m 10=1,0m 15=1,5m X=Inni |
OO=Brak FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/szt LA=LC/APC X=Inni |

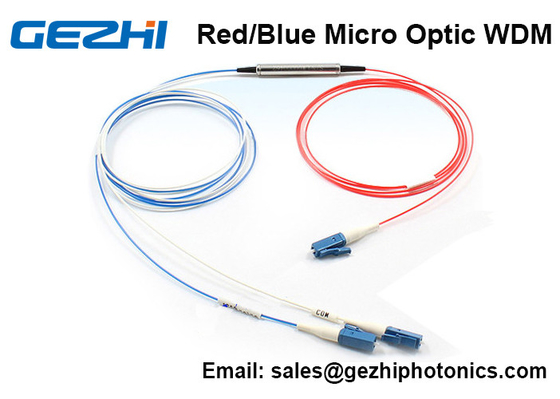

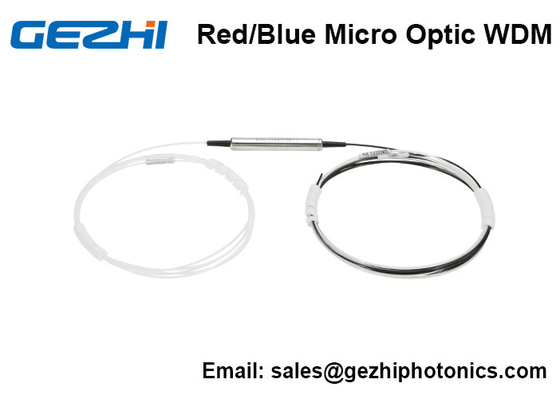

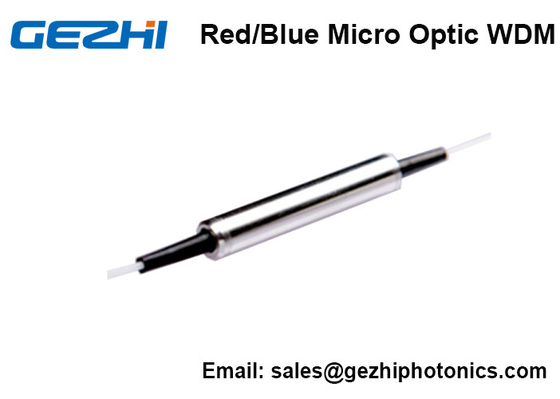

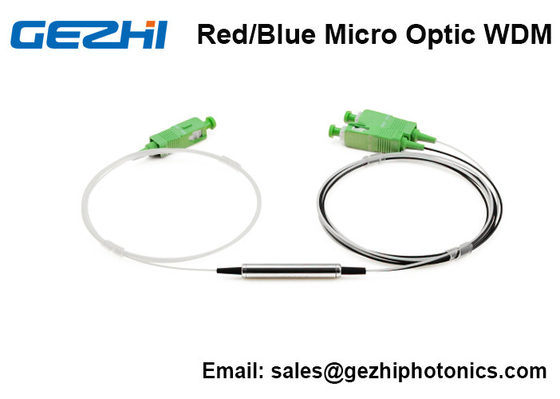

Więcej zdjęć:
|
|
