| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | 2x2B-SM-13/15-5N |
| MOQ: | 1 szt |
| Cena £: | US$58-US$85 |

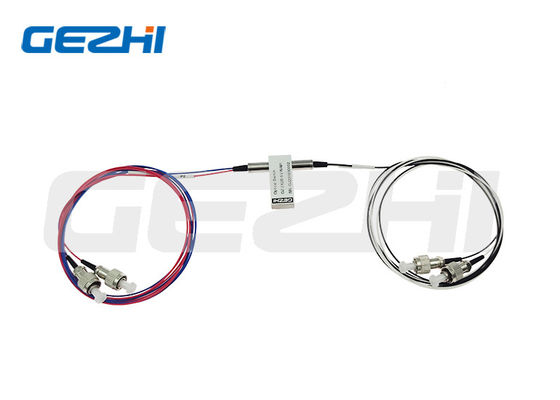

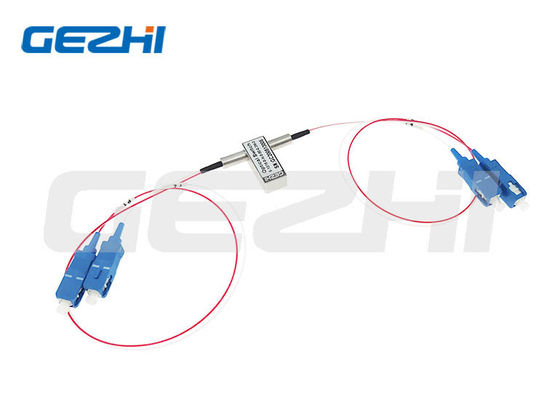

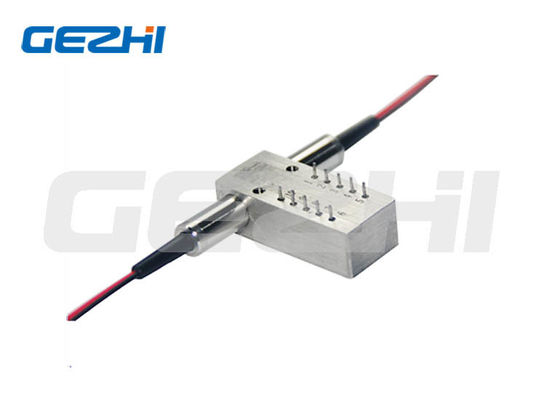

Opto-mechaniczny dwukierunkowy przełącznik światłowodowy 2x2B łączy kanały optyczne poprzez przekierowanie dwóch sygnałów wchodzących do dwóch włókien wyjściowych.Jest to osiągane za pomocą opto-mechanicznej konfiguracji i aktywuje się za pomocą sygnału sterowania elektrycznegoPrzełącznik ma zintegrowane czujniki pozycji.
Bazując na technologii cienkiego filtra, który zapewnia solidną metodę modyfikacji ścieżki światła,Ta seria produktów ma drastycznie uproszczoną konfigurację platformy oferującą wysoką niezawodność i niskie koszty produkcji.Ten nowatorski projekt znacząco zmniejsza czułość pozycji ruchomych części, oferując bezprecedensową wysoką stabilność oraz niezrównane niskie koszty.
| Parametry | Jednostka | GZ-FSW-2*2B |
|---|---|---|
| Zakres długości fali | nm | 850±40/1300±40 1260±1650 |
| Długość fali roboczej | nm | 850/1300 1310/1550 |
| Utrata wstawienia | dB | Typ:0.8 Max:1.2 Typ:0.6 Maksymalnie:0.8 |
| Strata zwrotu | dB | MM≥30 SM≥50 |
| Wystarczy: | dB | MM≥35 SM≥55 |
| PDL | dB | ≤ 0.05 |
| WDL | dB | ≤ 0.25 |
| TDL | dB | ≤ 0.25 |
| Powtarzalność | dB | ≤ ± 0.02 |
| Zasilanie | V | 3.0 lub 5.0 |
| Życie | czasy | ≥107 |
| Czas przełączania | ms | ≤ 8 |
| Moc przesyłowa | mW | ≤ 500 |
| Temperatura pracy | °C | -20+70 |
| Temperatura przechowywania | °C | -40+85 |
| Waga | g | 16 |
| Wymiar | mm | (L) 27.0*(W) 12.0*(H) 8.2 |
| Parametry | Wyroby | Napęd elektryczny | Czujnik stanu |
|---|---|---|---|
| 2*2B Ścieżka optyczna | Niezawierające zamków P1-P3 | - Tak. | Zamknij. Otwórz. Otwórz. |
| Niezamykające P1-P4, P2-P3 | V+ -- -- -- GND. | Otwórz. Zamknij. Zamknij. | |
| 2*2B Ścieżka optyczna | Związanie P1-P3 | -------------------------- GND V+ | Zamknij. Otwórz. Otwórz. |
| Związanie P1-P4 P2-P3 | V+ GND -- -- -- | Otwórz. Zamknij. Zamknij. |
|
|
