| Brand Name: | GEZHI or OEM |
| Numer modelu: | 2x2B-SM-13/15-5N |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |

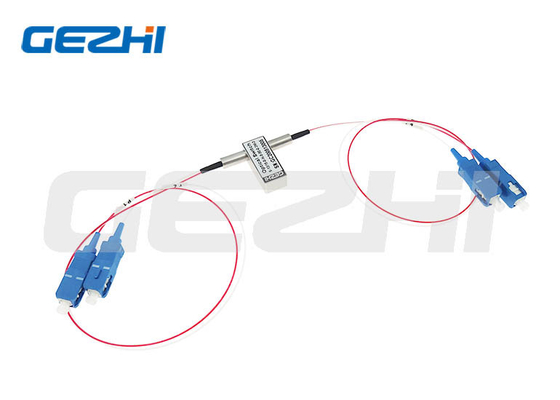

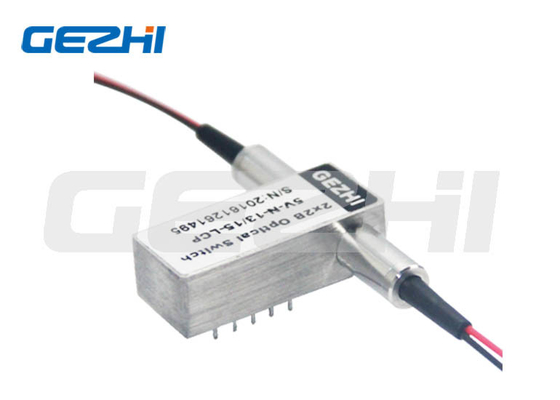

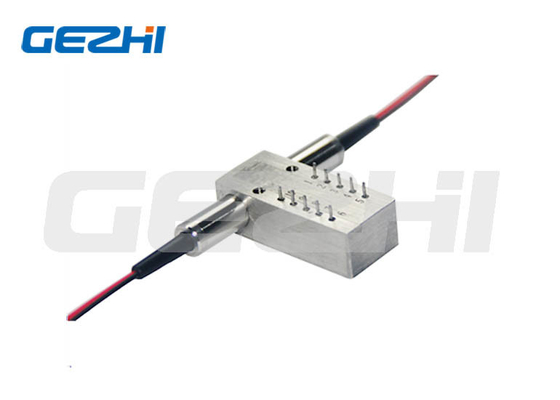

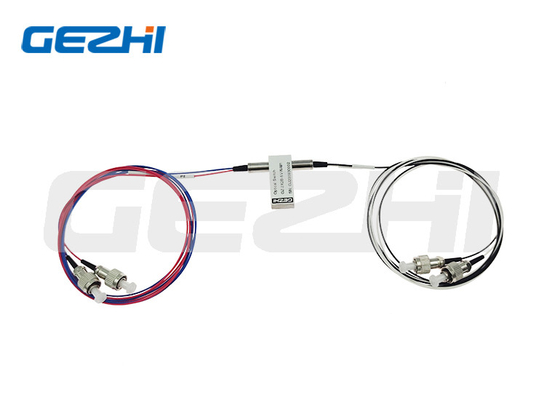

2x2 Przełączniki optyczne opto-mechaniczne
2x2B Opto-mechaniczny dwukierunkowy przełącznik światłowodowy łączy kanały optyczne poprzez przekierowanie 2 sygnałów optycznych do 2 włókien wyjściowych.Jest to osiągane za pomocą opto-mechanicznej konfiguracji i aktywuje się za pomocą sygnału sterowania elektrycznegoPrzełącznik posiada zintegrowane czujniki pozycji elektryczne.Ta seria produktów ma drastycznie uproszczoną konfigurację platformy oferującą wysoką niezawodność i niskie koszty produkcji.Ten nowatorski projekt znacząco zmniejsza czułość pozycji ruchomych części, oferując bezprecedensową wysoką stabilność oraz niezrównane niskie koszty.
| Charakterystyka: | Zastosowanie: |
|
Niska utrata wstawienia |
Zmiana sieci |
|
Szeroki zakres długości fali |
Monitorowanie systemu |
|
Niski poziom dźwięku |
Blokowanie kanału |
|
Wysoka stabilność, wysoka niezawodność |
Integracja modułów i systemów |
|
Bezepoksy na ścieżce optycznej |
Sieć obszarów metropolitalnych |
| Włącza się urządzenia do przechowywania danych, w tym urządzenia do monitorowania danych. | Ochrona i przywracanie sieci |
Parametry techniczne
| Parametry | Jednostka | GZ-FSW-2×2B | |
| Zakres długości fali | nm | 850±40/1300±40 | 1260 ¢1650 |
| Długość średniej roboczej | nm | 850/1300 | 1310/1550 |
| Utrata wstawienia | dB | Typ:0.8 Max:1.2 | Typ:0.6 Maksymalnie:0.8 |
| Strata zwrotu | dB | MM≥30 SM≥50 | |
| Wystarczy: | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤ 0.05 | |
| WDL | dB | ≤ 0.25 | |
| TDL | dB | ≤ 0.25 | |
| Powtarzalność | dB | ≤ ± 0.02 | |
| Zasilanie | V | 3.0 lub 5.0 | |
| Życie | czasy | ≥107 | |
| Czas przełączania | ms | ≤ 8 | |
| Moc przesyłowa | mW | ≤ 500 | |
| Temperatura pracy | °C | -20+70 | |
| Temperatura przechowywania | °C | -40+85 | |
| Waga | g | 16 | |
| Wymiar | mm | (L) 27.0×(W) 12.0×(H) 8.2 | |
Wyroby
| Parametry | Wyroby | Napęd elektryczny | Czujnik stanu | ||||||
| 2x2B | Ścieżka optyczna | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Niezamykające | P1-P3 | - Tak. | - Tak. | - Tak. | - Tak. | /Blisko. | Otwarte | Otwarte | /Blisko. |
| P1-P4, P2-P3 | V+ | - Tak. | - Tak. | GND | Otwarte | /Blisko. | /Blisko. | Otwarte | |
| zaciskanie | P1-P3 | - Tak. | - Tak. | GND | V+ | /Blisko. | Otwarte | Otwarte | /Blisko. |
| P1-P4 P2-P3 | V+ | GND | - Tak. | - Tak. | Otwarte | /Blisko. | /Blisko. | Otwarte | |
Trasa optyczna
Częste pytania
Q1:Mogę prosić o próbkę?
wideo
|
|
