| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-1x1-13/15 |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 2-7 dni roboczych |
| Payment Terms: | T/T, Western Union |

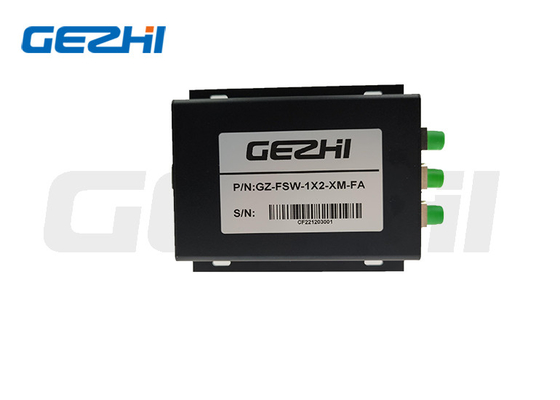

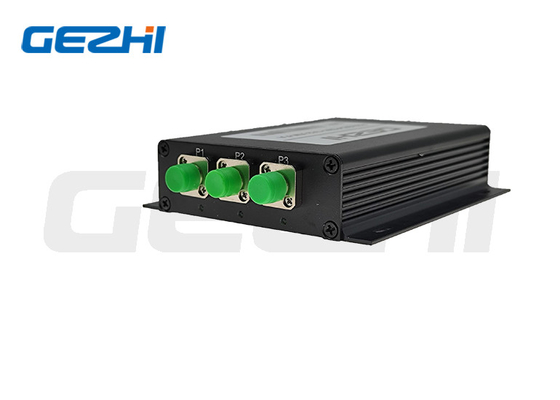

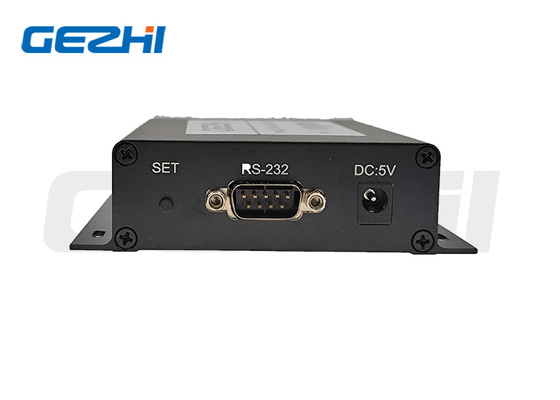

1*2 850/1260nm mechaniczny moduł przełącznika światłowodowego
Przełączniki optyczne 1x2
Ten przełącznik optyczny konfiguruje się według typu 1x2 z trzema włóknami i dwoma stanami, którełączy kanały optyczne poprzez przekierowanie przychodzącego sygnału optycznego do wybranego światłowodu wyjściowego.Działa z jednomodową długością fali 1260 ~ 1650nm lub wielomodową 850/1310nm.Wykorzystuje zastrzeżoną konfigurację optyczno-mechaniczną i jest aktywowany za pomocą elektrycznego sygnału sterującego.Mechaniczny przełącznik światłowodowy GEZHI 1x2 oferuje bardzo wysoką niezawodność i dużą szybkość przełączania, a także wydajność dwukierunkową.Mechaniczny przełącznik światłowodowy 1x2 to prawdziwe rozwiązanie przełączające dla aplikacji sieci optycznych.
|
Cechy Bezpieczne zatrzaskiwanie
Niezrównany niski koszt
Niskie zniekształcenia optyczne Ścieżka optyczna bez żywic epoksydowych
Wysoka niezawodność
|
Aplikacje Blokowanie kanałów Konfigurowalne dodawanie/upuszczanie
Monitorowanie systemu
Oprzyrządowanie
|
Specyfikacja
| Parametry | Specyfikacje | Jednostka |
| Operacyjna długość fali | 1260~1620 (SM) | nm |
| Strata wtrąceniowa | ≤1,0 | dB |
| Straty zależne od długości fali | ≤0,25 | dB |
| Utrata zależna od polaryzacji | ≤0,05 | dB |
| Utrata zależna od temperatury | ≤0,20 | dB |
| Strata zwrotu | SM≥50 | dB |
| Rozmowa krzyżowa | SM≥55 | dB |
| Czas przełączania | ≤8 | SM |
| Powtarzalność | ≤±0,02 | dB |
| Trwałość | ≥107 | czasy |
| Napięcie robocze | 3 lub 5 | V |
| Typ przełącznika | Bez zatrzasku/Zatrzasku | |
| temperatura robocza | －20~＋70 | ℃ |
| Temperatura przechowywania | －40~＋85 | ℃ |
| Moc optyczna | ≤500 | mW |
| Wymiar | 27,0 dł. × 12,5 szer. × 8,4 wys | mm |
Szpilki
| Typ | Trasa optyczna | Napęd elektryczny | Czujnik stanu | ||||||
| 1×2 | Kołek 1 | Kołek 5 | Kołek 6 | Kołek 10 | Kołek 2-3 | Kołek 3-4 | Kołki 7-8 | Kołki 8-9 | |
| Bez zatrzasku | CIĘCIE | -- | -- | -- | -- | Zamknąć | otwarty | otwarty | Zamknąć |
| P1-P2 | V＋ | -- | -- | GND | otwarty | Zamknąć | Zamknąć | otwarty | |
| Zatrzask | CIĘCIE | -- | -- | GND | -- | Zamknąć | otwarty | otwarty | Zamknąć |
| P1-P2 | V＋ | GND | -- | -- | otwarty | Zamknąć | Zamknąć | otwarty | |
Szczegóły zamówienia
GZ-1×2-13/15
| Tryb | Długość fali | Typ napięcia | Model kontrolny | Rodzaj włókna | Średnica włókna | Długość włókna | Złącze |
| S=SM M=MM |
85=850 nm 13=1310 nm 15=1550 nm 13/15=1310/1550 nm X=Inni |
3=3V 5=5V |
L=Zatrzaskowy N=Bez zatrzasku |
5=50/125 6=62,5/125 9=9/125 X=Inni |
25=250um 90=900um 20=2,0 mm 30=3,0 mm X=Inni |
1=1m 2=1,5m X=Inni |
0=Brak X=Inni |
Zobacz podobne produkty
Wysyłka
Często zadawane pytania
Pytanie 1:Czy mogę zamówić próbkę?Jakie jest twoje MOQ?
wideo
|
|
