Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Przełącznik optyczny 1x32 Mems | Port: | 1x32 |
|---|---|---|---|
| Długość fali: | Pasmo C lub dostosowane | Czas przełączania: | 30ms |
| Gwarancja: | 3 lata | Zastosowanie: | Sieć optyczna |
| High Light: | Moduł przełącznika optycznego Fibre Mems,moduł przełącznika Mems 1x32,moduł przełącznika sieci optycznej Mems |
||
Przegląd produktów przełącznika optycznego 1x32 Mems

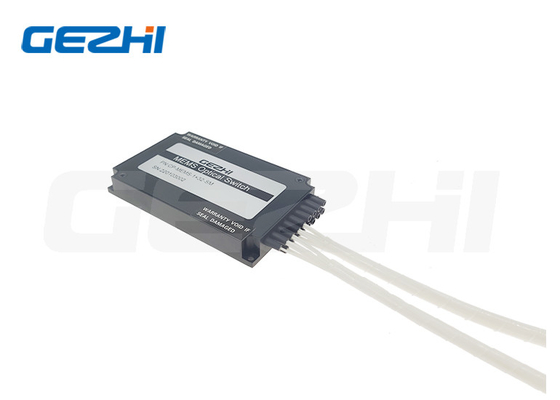

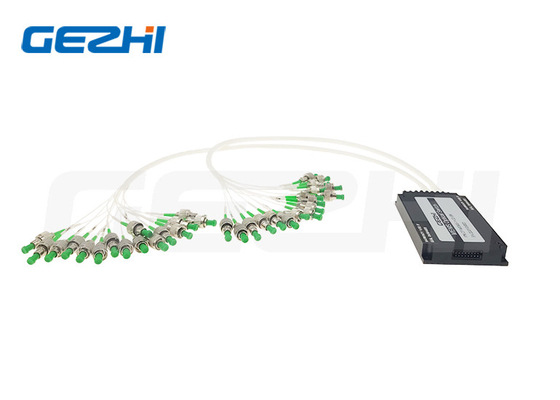

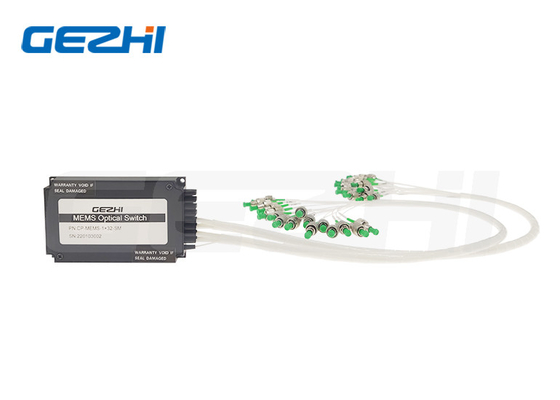

Moduł przełącznika optycznego o wysokiej niezawodności 1x32 Fibre Mems dla sieci optycznej
Moduł przełączników optycznych 1x32 MEMS
1X32 MEMS swtch to bardzo szybki przełącznik optyczno-mechaniczny pracujący w obu oknach długości fal telekomunikacyjnych od 1240nm do 1640nm.Wysoce niezawodny mechanizm przełączania oparty jest na mikromechanicznych lustrach i charakteryzuje się czasem przełączania poniżej 1 ms oraz stratami wtrąceniowymi wynoszącymi zaledwie 1,5 dB.Miniaturowe opakowanie jest odporne na trudne warunki środowiskowe i doskonale nadaje się do bezpośredniego montażu na płytkach drukowanych.
Cechy przełącznika optycznego 1x32 Mems
Cechy:
Niski przesłuch
Niskie straty wtrąceniowe
Wysoka stabilność, wysoka niezawodność
Szeroki zakres długości fali
Aplikacje:
System testowania sieci
Sieć optyczna
Ochrona/Renowacja
Routing sygnału optycznego
Ochrona nadajnika i odbiornika
Specyfikacje przełącznika optycznego 1x32 Mems
| Parametry | Jednostka | MFSW-1×N (N≤16) | |
| Operacyjna długość fali | nm | 1260~1650 dla SM, 850/1310 dla MM | |
| Strata wtrąceniowa | dB | N≤8 | ≤1,0 |
| 8<N≤16 | ≤1,2 | ||
| 16<N≤32 | ≤1,5 | ||
| 32<N≤64 | ≤1,7 | ||
| 64<N≤144 | ≤2,2 | ||
| 144<N≤256 | ≤2,4 | ||
| WDL | dB | ≤ 0,3 | |
| TDL | dB | ≤ 0,3 | |
| PDL | dB | ≤ 0,15 | |
| Strata zwrotu | dB | SM ≥ 45, SM ≥ 30 | |
| Przesłuch | dB | SM ≥ 45, SM ≥ 30 | |
| Powtarzalność | dB | ≤ ±0,02 | |
| Czas przełączania | SM | ≤ 8 | |
| Trwałość | czasy | ≥ 10 miliardów | |
| Tryb przełączania | Bez zatrzasku | ||
| Zasilacz | V | DC 5 V ± 10% | |
| Prąd roboczy | mama | N≤16 | ≤50 |
| 16<N≤64 | ≤250 | ||
| 64<N≤144 | ≤350 | ||
| 144<N≤256≤500 | ≤500 | ||
| Moc optyczna | mW | ≤ 500 | |
| temperatura robocza | °C | -20 ~ +85 | |
| Temperatura przechowywania | °C | -40 ~ +85 | |
| Wilgotność pracy | % | 5 ~ 95 | |
| Wymiar opakowania | mm | P1: 31x24x11 | N≤64, włókno gołe |
| P2: 60x24x11 | N≤16, luźna rurka 0,9 mm | ||
| P3: 90x55x12 | 16<N≤64, luźna rurka 0,9 mm | ||
| P4: 100x100x12 | 64<N≤144, luźna rurka 0,9 mm | ||
| P5: 110x141x12 | 144<N≤256, luźna rurka 0,9 mm | ||
Informacje o zamówieniu przełącznika optycznego 1x32 Mems
| Typ | Kanał | Długość fali | Rodzaj włókna | Średnica włókna | Długość włókna | Złącze |
| GZ-MEMS |
01=1x1 02=1x2 ..... 16=1x16 ...... |
85=850 nm 13=1310 nm 14=1490 nm 15=1550 nm 1625=1625 nm 1650=1650 nm 13/15=1310/1550 nm |
5=50/125 6=62,5/125 9=9/125 X=Inni |
25=250um 90=900um 20=2,0 mm 30=3,0 mm X=Inni |
1=1m 2=1,5m X=Inni |
00=brak LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC MP = MPO X=Dostosowane |
Często zadawane pytania
Pytanie 1:Czy mogę zamówić próbkę?Jakie jest Twoje MOQ przełącznika optycznego 1x32 Mems?
