| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-MxN-MOS100x |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T/T, Western Union |
Przegląd produktów przełącznika optycznego MxN Matrix

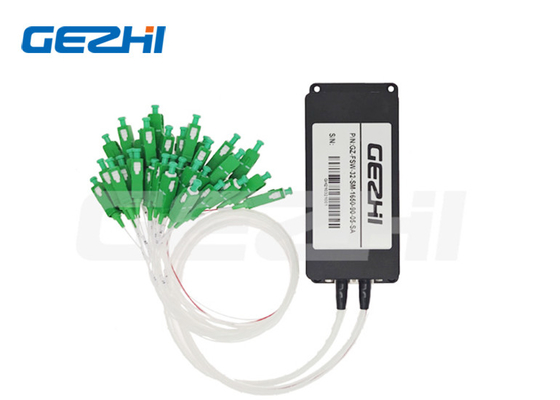

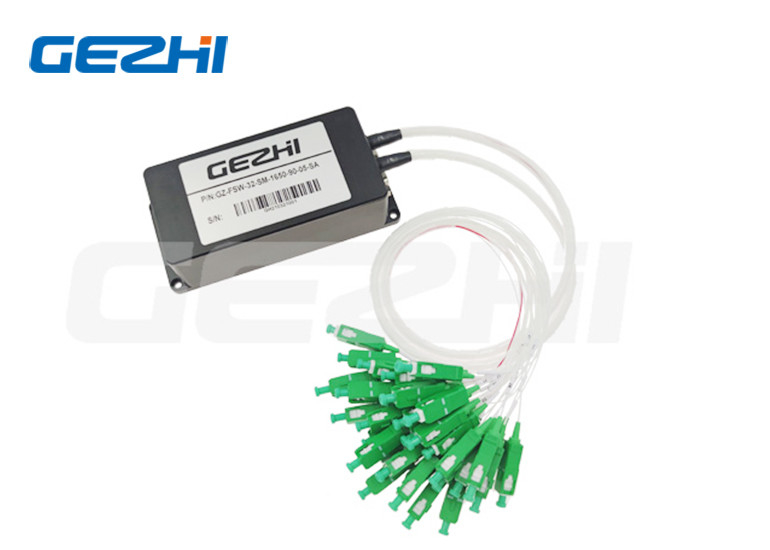

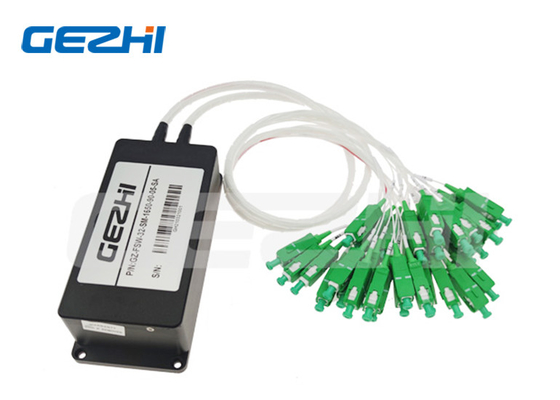

2x16 3x16 4x4 4x16 8x8 Matrycowy przełącznik optyczny do monitorowania systemu
Matrycowy przełącznik optyczny
Przełączniki światłowodowe Matrix MXN umożliwiają jednoczesne połączenie M wejść i N włókien wyjściowych, w całkowicie nieblokującej, w pełni optycznej konfiguracji cross-connect.Przełączniki optyczne GEZHI MxN są przydatne do dodawania redundancji do sieci optycznej lub do współdzielenia zasobów w aplikacjach testowych i pomiarowych.Ten przełącznik światłowodowy z matrycą jest dostępny w dowolnym rozmiarze MxN do 128x128.
Ten przełącznik światłowodowy Matrix został opracowany przez GEZHI Photonics Co., Ltd.Przełącznik światłowodowy Matrix z szybkim i wydajnym przełącznikiem światłowodowym umożliwia podłączenie dowolnej liczby włókien wejściowych M do dowolnej liczby włókien wyjściowych N w całkowicie nieblokujący sposób.Jest z niestandardowym kanałem MxN jako 2x16, 3x16, 4x4, 4x16, 8x8, 16x16, 18x18, 32x32 w dowolnym rozmiarze do 128x128 kanałowego przełącznika światłowodowego.
Funkcje i zastosowania przełącznika optycznego MxN Matrix
|
Cechy
|
Aplikacje
|
Specyfikacje przełącznika optycznego MxN Matrix
| Parametr | Jednostka | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| Zakres długości fali | nm | 1260~1650 | |||||||||
| Testowanie długości fali | nm | 1310/1550 | |||||||||
| Strata wtrąceniowa | dB | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,0 | ≤1,8 | ≤1,8 | ≤1,8 |
| Strata zwrotu | dB | SM ≥ 50 | |||||||||
| Przesłuch | dB | ≤-70 | |||||||||
| PDL | dB | ≤0,05 | |||||||||
| WDL | dB | ≤0,25 | |||||||||
| TDL | dB | ≤0,25 | |||||||||
| Powtarzalność | dB | ≤0,02 | |||||||||
| Dożywotni | czasy | >107 | |||||||||
| Czas przełączania | SM | ≤8 (sąsiedni kanał) | |||||||||
| Moc optyczna | mW | ≤500 | |||||||||
| Tryb sterowania | / | TTL lub dostosowane | |||||||||
| temperatura robocza | ℃ | -10~+55 | |||||||||
| Temperatura przechowywania | ℃ | -40~+85 | |||||||||
| Typ modułu Wymiary | mm |
135x 64x32 |
220x 204x48 |
220x 204x48 |
220x 204x48 |
220x 204x78 |
220x 204x78 |
300x300x120 |
173x 71x20 |
300x 300x80 |
300x300x120 |
Rysunek przełącznika optycznego Matrix 2x32
| OSW | Tryb | Długość fali | Pakiet | Rodzaj włókna | Długość włókna | Złącze |
|
2x4 2x32 4x4 4x16 6x36 8x8 16x16 32x32 S = specyficzność |
S=SM M=MM |
85=850 nm 13=1310 nm 15=1550 nm 85/13=850/1300 13/15=1310/1550 nm S=Określ |
M=Moduł S=Określ |
M5=50/125 M6=62,5/125 09=9/125 S=Określ |
05=0,5 metra 10=1,0 metr |
FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Określ |
|
|
