Szczegóły Produktu:
Zapłata:
|
| Długość fali: | 1260 ~ 1650 lub dostosuj | Rodzaj włókna: | 9/125 |
|---|---|---|---|
| Złącze: | FC, SC, LC, ST, SMA lub dostosowane | Czas przełączania: | ≤10ms (sąsiedni kanał) |
| Port monitora: | RJ45 i RS232 lub dostosowane | Zastosowanie: | Zdalny monitoring |
| High Light: | 48 Przełącznik optyczny Matrix 2x4,przełącznik optyczny Matrix do zdalnego monitorowania,przełącznik optyczny Matrix do montażu w stojaku |
||
Przegląd produktów z48*Przełącznik optyczny Matrix do montażu w stojaku
48*2x4 Matrix Optical Switch Rackmount do konserwacji systemu
48 szt. 2x4 (D1x2) przełącznik optyczny do montażu w stojaku

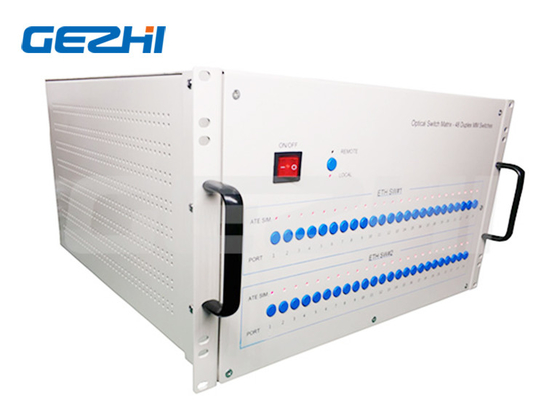

Ten przełącznik optyczny jest rodzajem urządzenia sterującego ścieżką światła.odtwarza ścieżkę światła kontrolnego i konwertuje ścieżkę światła.48-D1X2-U składa się z 48 sztuk synchronicznych kombinacji ścieżek świetlnych przełącznika 2x4 mechanicznego przełącznika optycznego, przełącznik optyczny przełącznik sterowania ścieżką światła może być 48 przyciskami na panelu sterowania, może również za pośrednictwem krótkiego zasięgu tryb komunikacji portu szeregowego RS-232 lub zdalna komunikacja Ethernet RJ45 poprzez wysłanie sterowanej programowo ścieżki świetlnej przełącznika sterującego, stan sprzętu ścieżki świetlnej za pomocą zielonego światła i czerwonego światła pokazuje ścieżkę światła.
Możemy wyprodukować niestandardową długość fali, kanał konfiguracji, typ włókna, typ złącza itp.
Funkcje i zastosowania48*Matrycowy przełącznik optyczny 2x4Montaż w stojaku
Cechy
Sieć szeregowa, wysoka niezawodność, wysoka stabilność

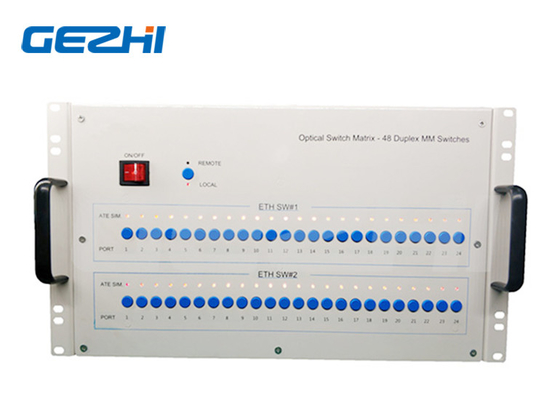

Panel wyświetlacza LED.Wyświetlacz wizualny, wygodna obsługa
Przejrzysty sygnał transmisji.Wysoka stabilność i niezawodność
Można ustawić kanał i przedział czasowy automatycznego skanowania

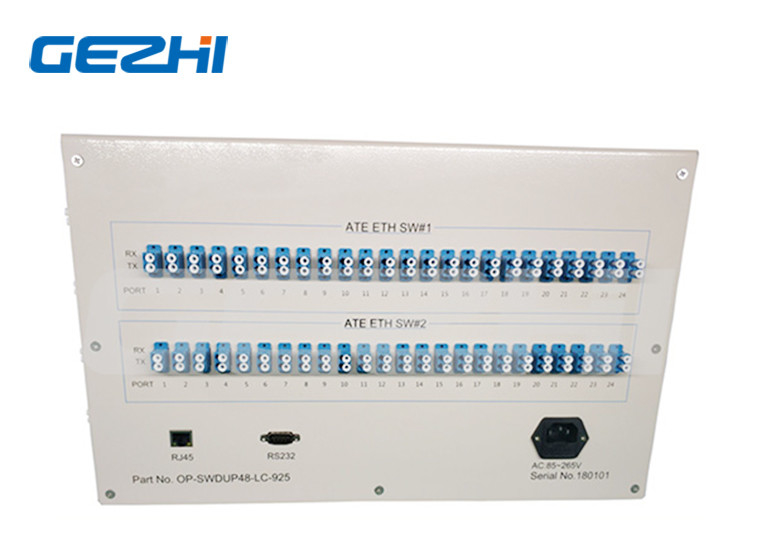

Sterowanie RS232 i zdalne zarządzanie Ethernetem RJ45
Aplikacje
DOPASOWANE
Pomiar automatyczny
Zdalne monitorowanie sieci optycznej
System monitorowania i konserwacji kabli
Specyfikacje48*Matrycowy przełącznik optyczny 2x4Montaż w stojaku
| Parametr | Jednostka | 48*2x4 |
| Zakres długości fali | nm | 1260 ~ 1650 lub dostosowane |
| Testowanie długości fali | nm | 1310/1550 lub dostosowane |
| Strata wtrąceniowa (maks.) | dB | ≤1,5 |
| Strata zwrotu | dB | SM ≥ 50 |
| Przesłuch | dB | ≤-55 |
| PDL | dB | ≤0,05 |
| WDL | dB | ≤0,25 |
| TDL | dB | ≤0,20 |
| Powtarzalność | dB | ≤0,02 |
| Czas przełączania | SM | ≤10 (kanał sąsiedni) |
| Moc optyczna | mW | ≤500 |
| Rodzaj włókna | hm | 9/125 |
| Złącze | / | FC, SC, LC, ST, SMA lub dostosowane |
| Port monitora | / | RJ45 i RS232 lub dostosowane |
| Działający zasilacz (typ wtyczki) | V | AC:220V (50/60Hz) lub DC:36V~72V |
| temperatura robocza | ℃ | -10~+60 |
| Temperatura przechowywania | ℃ | -40~+85 |
| Wymiary do montażu w stojaku | mm | 6U: 483x500x267mm |
Zestaw instrukcji dotPrzełącznik optyczny Matrix do montażu w stojaku
| Nazwa | Instrukcje | Opisać |
| Ustaw kanał przełącznika optycznego |
Wysłać: |
Ustaw kanał przełącznika optycznego 01 na ON , zwrócone pomyślnie. |
| powrót1: |
||
| Wysłać: |
Ustaw kanał przełącznika optycznego 01 na OFF , zwrócone pomyślnie. |
|
| powrót1: |
||
| Wysłać: |
Ustaw kanał 48 przełącznika optycznego na ON , zwrócone pomyślnie. |
|
| powrót1: |
||
| Wysłać: |
Ustaw kanał 48 przełącznika optycznego na OFF, powrócił pomyślnie. |
|
| powrót1: |
||
| Wysłać: |
Ustaw wszystkie kanały przełączników optycznych na ON, pomyślnie zwrócone. | |
| powrót1: |
||
| Wysłać: |
Ustaw wszystkie kanały przełączników optycznych na OFF, pomyślnie zwrócone. | |
| powrót1: |
||
| Zapytanie o kanał przełącznika optycznego | Wysłać: |
Zapytanie o kanał przełącznika optycznego, zwrócone pomyślnie; 1111111111111111: Czy stan wszystkich przełączników optycznych (0: WŁ., 1: WYŁ.). |
| Powrót: |
||
|
Ustaw adres IP Adres |
Wysłać: | Ustaw adres IP na 192.168.1.100, zwrócony pomyślnie. |
| Powrót: |
||
| Zapytanie o adres IP | Wysłać: |
Zapytanie o adres IP, zwrócone pomyślnie 192.168.1.100: Adres IP do 192.168.1.100 |
| Powrót: | ||
| Ustaw numer portu | Wysłać: |
Ustaw numer portu na 5000, zwrócony sukces |
| Powrót: |
||
| Numer portu zapytania | Wysłać: |
Zapytanie o numer portu, zwrócone pomyślnie 5000: numer portu do 5000 |
| Powrót: |
||
| Ustaw maskę podsieci | Wysłać: |
Ustaw maskę podsieci na 255.255.255.0, zwrócono z powodzeniem |
| Powrót: |
||
| Maska podsieci zapytania | Wysłać: | Zapytanie o maskę podsieci, zwrócone pomyślnie 255. 255. 255.0: maska podsieci do 255. 255.255.0 |
| Powrót: | ||
| Ustaw domyślną bramę | Wysłać: |
Skonfiguruj bramę domyślną na 192.168.1.1, zwrócono z powodzeniem |
| Powrót: |
||
|
Zapytaj o domyślną bramę |
Wysłać: |
Zapytanie o bramę domyślną, zwrócone pomyślnie 192.168.1.1: domyślna brama do 192.168.1.1
|
| Powrót: | ||
| Ustaw szybkość transmisji | Wysłać: |
Ustaw szybkość transmisji na 9600, zwrócono pomyślnie |
| Powrót: |
||
| Szybkość transmisji zapytania | Wysłać: |
Zapytaj o szybkość transmisji, pomyślnie zwrócono 9600: szybkość transmisji do 9600
|
|
Powrót:
|
||
| Ponowne uruchomienie urządzenia | Wysłać: |
Skonfiguruj ponowne uruchomienie urządzenia, powrócił pomyślnie |
| Powrót: |
||
| Zapytanie o informacje o urządzeniu | Wysłać: |
Zapytaj o informacje o urządzeniu ,zwrócone pomyślnie; Model:48-2X4-U Zakres długości fal: 1260 ~ 1650nm Typ włókna: SM, 9/125um Złącze:LC/UPC Działający zasilacz :AC:85~265V |
| Powrót: | ||
| Wersja zapytania | Wysłać: |
Zapytaj o wersję, powrócił pomyślnie Wersja sprzętu: V1.0.1 OPROGRAMOWANIE: V1.0.1 |
| Powrót: |
| OSW | Tryb | Długość fali | Pakiet | Rodzaj włókna | Średnica włókna | Złącze |
|
48*2x4 S = specyficzność |
S=SM M=MM |
85=850 nm 13=1310 nm 15=1550 nm 85/13=850/1300 13/15=1310/1550 nm S=Określ |
1U = 1U do montażu w stojaku 2U=2U do montażu w stojaku 3U=3U do montażu w stojaku 4U=4U do montażu w szafie S=Określ |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Określ |
AC = pojedynczy 85 ~ 265 V DC=pojedynczy 36~72V AA=Podwójny 85~265V DD=Podwójny 36~72V AD=AC85~265V+DC36~75V |
00=Brak FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Określ |
