| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-1x1-MOS100x |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T/T, Western Union |
Przegląd produktów przełącznika magnetooptycznego 1x1

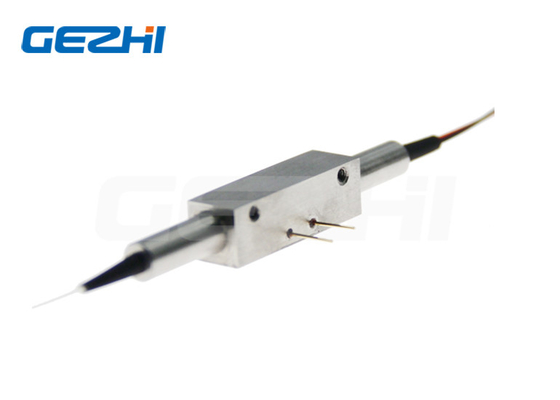

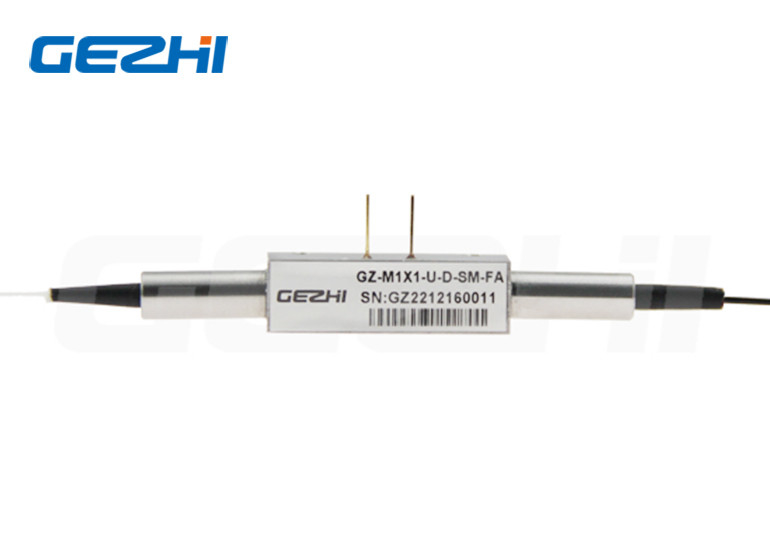

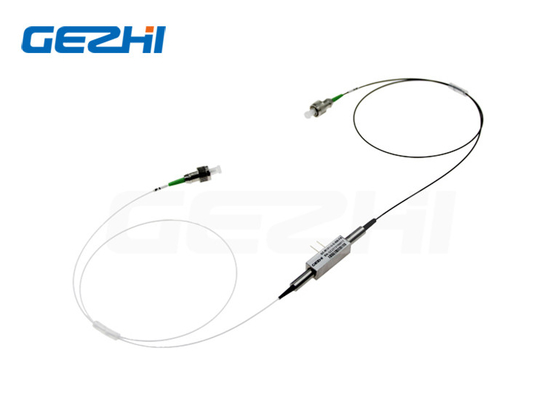

Przełącznik magnetooptyczny 1X1 do monitorowania systemu
Przełącznik magnetooptyczny, zawierający: wiele elementów optycznych rozmieszczonych w kolejności wzdłuż ścieżki światła, zawierający: kolimator optyczny z pojedynczym włóknem, pierwszy dwójłomny kryształ optyczny, zespół pierwszej płytki półfalowej, zespół rotacji polaryzacji, drugą płytkę półfalową zespół, drugi dwójłomny kryształ optyczny i podwójny kolimator światłowodowy.
Funkcje i zastosowaniaPrzełącznik magnetooptyczny 1x1
|
Cechy * Wysoka prędkość przełączania * Lepsza trwałość * Wysoka niezawodność * Napęd niskonapięciowy * Bezpieczne zatrzaskiwanie |
Aplikacje *Blokowanie kanałów optycznych *Konfigurowalne dodawanie/upuszczanie * Monitorowanie systemu, test i pomiar * Światłowodowy system wykrywania |
SpecyfikacjePrzełącznik magnetooptyczny 1x1
| Parametry | Jednostka | 1×1 |
| Zakres długości fali | nm | 1520~1580 |
| Długość fali testowej | nm | 1550 |
| Strata wtrąceniowa1,2 | dB | 0,8 |
| Strata zwrotu | dB | ≥50 |
| Przesłuch | dB | ≥20 |
| PDL | dB | ≤0.2 |
| Powtarzalność | dB | ≤±0,01 |
| Napięcie robocze | V | 2.5 |
| Trwałość | Cykle | ≥ 30 miliardów |
| Czas przełączania | μs | ≤100 |
| Typ przełączania | nie dotyczy | Zatrzask |
| Moc optyczna | mW | ≤500 |
| temperatura robocza | ℃ | –5~ +70 |
| Temperatura przechowywania | ℃ | -40 ~ +85 |
| Wilgotność względna | % | 5 ~ 95 |
| Rodzaj włókna | G657A1 | |
| Wymiar | mm | (dł.)18x(szer.)7,3x(wys.)6 |
Trasa optyczna i elektrycznaPrzełącznik magnetooptyczny 1x1
Dwukierunkowy
Jednokierunkowy
Elektryczny
| Parametr | Jednostka | |
| Napięcie napędu | V | 2,5±10% |
| Prąd napędowy | mama | 160±30% |
| Czas trwania impulsu | μs | 200~400 |
| ClAIMkskolejność | Hz | <800 |
| Typ | Rodzaj włókna | Napięcie robocze | Długość fali testowej | Rodzaj rury | Długość włókna | Złącze |
|
1X1B: Dwukierunkowy 1X1U: Jednokierunkowy |
SM: SM, 9/125 X: Inni
|
2.5: 2.5V
|
1550: 1550 nm X: Inni |
25: 250um 90: 900um X: Inni
|
05: 0,5m±5 cm 10: 1,0m±5 cm 15: 1,5m±5 cm X: Inni |
OO:Nic PR:FC/PC FA:FC/APC SP:SC/PC SA:SC/APC STP:ST/PC płyta główna:LC/PC LA:LC/APC X:Inni |
wideo
|
|
