| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-PMC100x |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T/T, Western Union |
Przegląd produktu

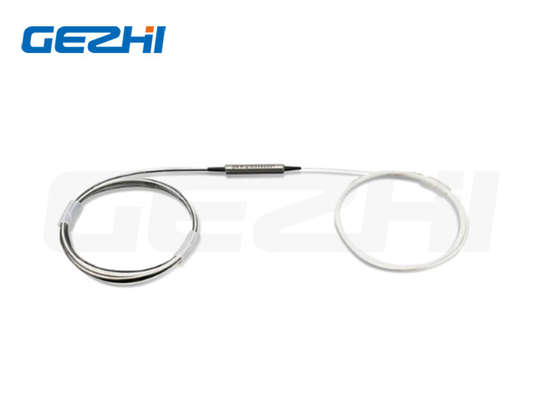

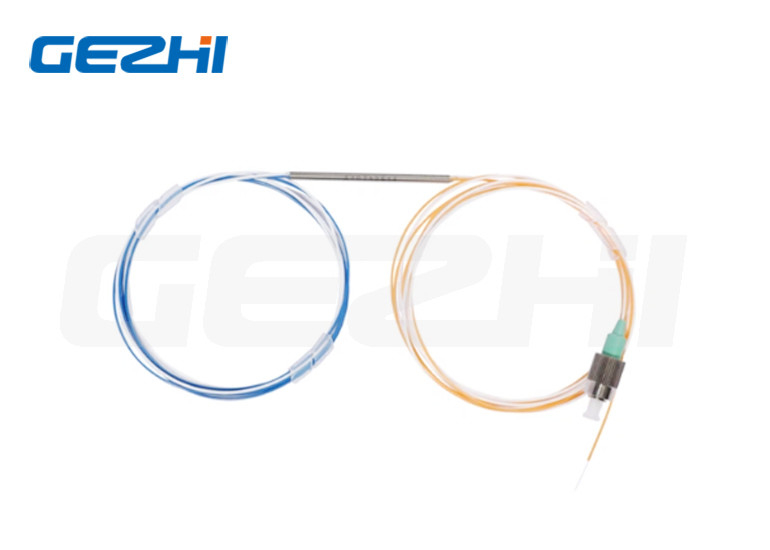

2x2 1064nm Polaryzacyjny sprzęgacz utrzymujący wzmacniacz światła
Połączenie PM
2x2 1064nm Polaryzacja Maintaining Kupler jest komponentem optycznym, który umożliwia podział lub połączenie sygnałów optycznych.i jest zaprojektowany w celu utrzymania stanu polaryzacji sygnałów wejściowychDługość fali pracy tego sprzęgacza wynosi 1064 nm, która jest powszechnie stosowana w różnych zastosowaniach laserowych.
Oferujemy szereg wysokiej jakości polaryzacyjnych sprzęgłów do użytku w różnych zastosowaniach światłowodowych.Te sprzęgła są zaprojektowane do podziału lub łączenia sygnałów optycznych przy zachowaniu stanu polaryzacji światłaDzięki zaawansowanym procesom produkcyjnym i rygorystycznej kontroli jakości, sprzęgły polaryzacyjne Optico są znane ze swojej doskonałej wydajności, trwałości i niskiej ceny.
Cechy i zastosowania
| Cechy | Wnioski |
|
* Niska strata wstawienia * Wysoka strata zwrotu * Wysoki współczynnik wyginięcia |
* Wzmacniacz światłowodowy * Monitorowanie mocy * Instrument światłowodowy |
Specyfikacje
| Parametry | Jednostka | Wartości | |||||||||||||||
| Rodzaj | / | 1x2 lub 2x2 | |||||||||||||||
| Długość fali środkowej | nm | 525 | 630 | 780 | 850 | 980 | |||||||||||
| Zakres długości fali roboczej | nm | ± 10 | ± 10 | ±15 | ±15 | ± 20 | |||||||||||
| Maksymalna nadmierna strata | dB | 1.2 | 0.6 | 0.6 | 0.6 | 0.5 | |||||||||||
| Wskaźnik sprzężenia | % | 1±0,5%, 5±1,0%, 10±2,0% i 50% | |||||||||||||||
| Utrata wstawienia | dB | IL w odniesieniu do współczynnika sprzężenia | |||||||||||||||
| Wskaźnik wyginięcia | dB | 1x2:≥20 ; 2x2:≥18 | |||||||||||||||
| Strata zwrotu | dB | ≥55 | |||||||||||||||
| Maksymalna moc obrotowa (CW) | W | 0.1 | 0.1 | 0.5, 1 lub 3 | 0.5, 1 lub 3 | 0.5, 1 lub 3 | |||||||||||
| Ciśnienie napędowe | N | ≤5 | |||||||||||||||
| Temperatura pracy | °C | -5~+75 | |||||||||||||||
| Temperatura przechowywania | °C | -40~+85 | |||||||||||||||
| Wymiar opakowania | mm | φ3x54 mm lub φ3x60 mm | |||||||||||||||
| Tolerancja współczynnika sprzężenia | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ± 0.5 | ± 0.6 | ± 1.0 | ± 1.5 | ± 2.0 | ± 2.5 | ± 3.0 | ± 3.5 | ||||||||||
| 1Długość fali: | 525=525nm; 630=630nm; 780=780nm; 850=850nm; 980=980nm; S=określ |
| Typ konfiguracji: | 12=1x2, 22=2x2 |
| Wskaźnik sprzężenia: | 50=50/50; 40=40/60; 30=30/70; 20=:20/80; 10=10/90; 01=1/99; S=Ustal |
| Typ włókna: | PM460-HP; PM630-HP; PM780; PM980; S=określić |
| 5Podejmowanie mocy: | 0L=0,5W; 01=1W; 02=2W |
| 6Rozmiary opakowania: | S2=3,0x54 mm; S3=3,0x60 mm; S=określić |
| 7Typ ogona: | 00 = włókno gołe; 09 = 900um |
| Długość włókna: | 08=0,8m; 10=1m; S=określ |
| 9Typ złącza: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=określić |
|
|
