| Brand Name: | GEZHI |
| Numer modelu: | GZ-1x4S100X |
Opis produktu:

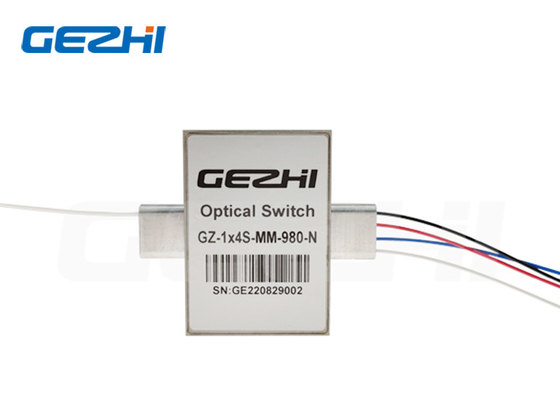

1x4S 105/125um światłowodowy przełącznik do czujnika światłowodowego
1x4S przełącznik optyczny
Przełączniki optyczne 1x4S firmy GEZHI Photonics wykorzystują włókna o dużym rdzeniu 105/125um, które obsługują 780nm, 850nm, 980nm, 1060nm, 1310nm, 1550nm lub długę fali dostosowaną do potrzeb.105/125um światłowodowe 1x4 przełączniki optyczne jest z niską utratą wstawienia, Wysoka stabilność i niezawodność oraz wysoka rozmowa krzyżowa.
Cechy
◆Niska utrata wstawienia
◆Izolacja kanałów
◆ Wysoka stabilność, duża niezawodność
◆Zamykane lub niezamykane
Parametry techniczne
|
Parametry |
GZ-1x4S | |
| Długość fali roboczej | nm | 780, 980, 1060, 1310,1550 itp. |
| Utrata wstawienia | dB | ≤ 1.5 |
| Utrata zależna od długości fali | dB | ≤ 0.40 |
| Utrata zależna od polaryzacji | dB | ≤ 0.05 |
| Utrata zależna od temperatury | dB | ≤ 0.20 |
| Strata zwrotu | dB | SM≥50 MM≥30 |
| Rozmowa krzyżowa | dB | SM≥55 MM≥35 |
| Czas przełączania | ms | ≤ 8 |
| Powtarzalność | dB | ≤ ± 0.02 |
| Trwałość | czasy | ≥107 |
| Napięcie robocze | V | 3 lub 5 |
| Typ przełącznika | Niezamykające/zamykające | |
| Temperatura pracy | °C | -20~+70 |
| Temperatura przechowywania | °C | -40~+85 |
| Moc optyczna | MW | 500, 1000, 2000, 5000, 10000 itp. |
| Wymiar | mm | 52.7.0L×37.2W×10.0H |
Trasa optyczna
Wymiar
Informacje o zamówieniu
| GZ | Tryb | Długość fali | Typ napięcia | Model kontroli | Siła robocza | Rodzaj włókna | Średnica włókna | Długość włókna | Złącze |
| 1x4S |
S=SM M=MM |
780=780nm 85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm 980=980nm 1060=1060nm S=określić |
3=3V 5=5V |
L=Zatrzymanie N=Niezamykające |
N=500 MW 1=1W 2=2W 5=5W 10=10W S=określić |
5=50/125 6=62,5/125 9=9/125 1=105/125 S=określić |
25=250um 90=900um 20 = 2,0 mm S=określić |
05=0,5 m 10=1,0m S=określić |
00=Żaden FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC S=określić |
