Szczegóły Produktu:
Zapłata:
|
Miejsce pochodzenia: | Chiny | Typ kontroli: | Bez zatrzasku/Zatrzasku |
---|---|---|---|
Długość fali: | 1260 ~ 1650 nm | Złącze: | LC/UPC, LC/APC, SC/UPC |
napięcie: | 5V lub 3V | Port: | 2x2Pełny |
Cechy: | Wysoka niezawodność | ||
High Light: | Przesyłki światłowodowe 1x2,Komutatory światłowodowe o długości fali mm,Przełącznik sieciowy światłowodowy bez zamykania |

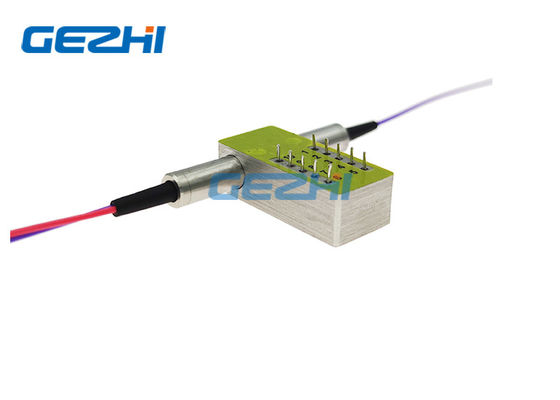

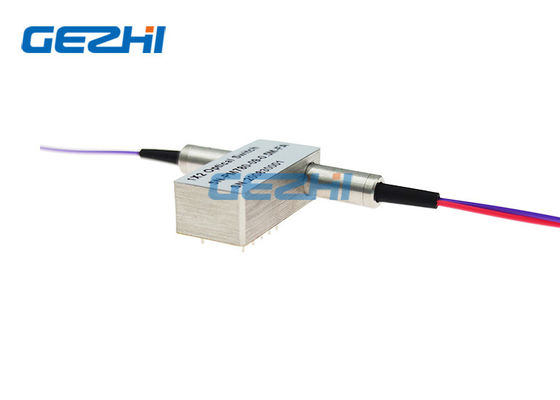

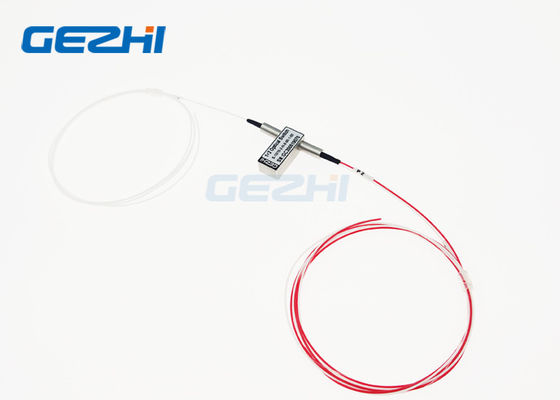

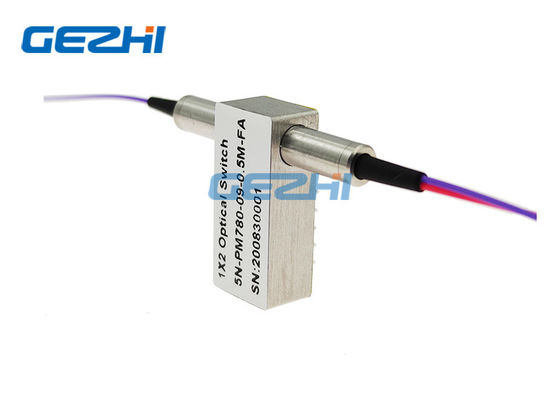

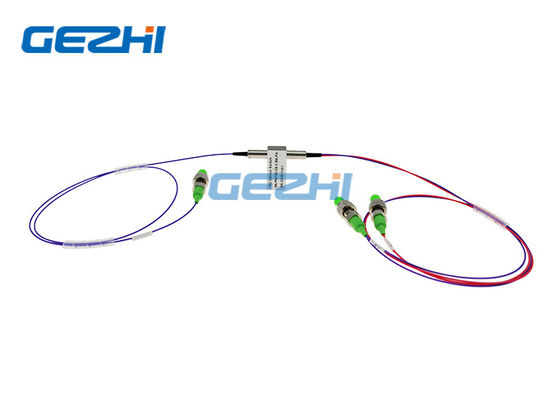

1*2 850/1260nm Mechaniczny moduł przełącznika światłowodowego
1x2 przełączniki optyczne
Ten przełącznik optyczny jest skonfigurowany w trybie 1x2 z trzema włóknami i dwoma stanami, którełączy kanały optyczne poprzez przekierowanie sygnału wchodzącego do wybranego włókna wyjściowego.To jest używając opto-mechanicznej konfiguracji własnej i aktywowane za pośrednictwem sygnału elektrycznego sterowania. GEZHI 1x2 mechaniczny przełącznik światłowodowy oferuje bardzo wysoką niezawodność i szybką prędkość przełączania, a także obustronną wydajność.Mechaniczne przełączniki światłowodowe 1x2 są prawdziwym rozwiązaniem przełączania dla aplikacji sieci optycznych.
Cechy Wymaganie zabezpieczenia przed awarią
Bezkonkurencyjnie niskie koszty
Niskie zakłócenia optyczne Ścieżka optyczna wolna od epoksydu
Wysoka niezawodność
|
Wnioski Blokowanie kanału Konfigurowalne dodawanie/upuszczanie
Monitorowanie systemu
Urządzenia
|
Specyfikacja
Parametry | Specyfikacje | Jednostka |
Długość fali roboczej | 1260~1620 (SM) | nm |
Utrata wstawienia | ≤ 1.0 | dB |
Utrata zależna od długości fali | ≤ 0.25 | dB |
Utrata zależna od polaryzacji | ≤ 0.05 | dB |
Utrata zależna od temperatury | ≤ 0.20 | dB |
Strata zwrotu | SM≥50 | dB |
Rozmowa krzyżowa | SM≥55 | dB |
Czas przełączania | ≤ 8 | ms |
Powtarzalność | ≤ ± 0.02 | dB |
Trwałość | ≥ 107 | czasy |
Napięcie robocze | 3 lub 5 | V |
Typ przełącznika | Niezamykające/zamykające | |
Temperatura pracy | -20~+70 | °C |
Temperatura przechowywania | -40~+85 | °C |
Moc optyczna | ≤ 500 | mW |
Wymiar | 27.0L × 12,5W × 8,4H | mm |
Wyroby
Rodzaj | Trasa optyczna | Napęd elektryczny | Czujnik stanu | ||||||
1x2 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
Niezamykające | CUT | - Tak. | - Tak. | - Tak. | - Tak. | /Blisko. | Otwarte | Otwarte | /Blisko. |
P1-P2 | V+ | - Tak. | - Tak. | GND | Otwarte | /Blisko. | /Blisko. | Otwarte | |
Włączenie | CUT | - Tak. | - Tak. | GND | - Tak. | /Blisko. | Otwarte | Otwarte | /Blisko. |
P1-P2 | V+ | GND | - Tak. | - Tak. | Otwarte | /Blisko. | /Blisko. | Otwarte |
Informacje o zamówieniu
GZ-1×2-13/15
Tryb | Długość fali | Typ napięcia | Model kontroli | Rodzaj włókna | Średnica włókna | Długość włókna | Złącze |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Inne |
3=3V 5=5V |
L=Zatrzymanie N=Niezamykające |
5=50/125 6=62,5/125 9=9/125 X=Inne |
25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm X=Inne |
1=1m 2 = 1,5 m X=Inne |
0=Nic X=Inne |
