| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | FSW-1x48-1U |
| MOQ: | 1pc |
| Cena £: | US$500-US$680 |
| Warunki płatności: | T/T, Western Union |

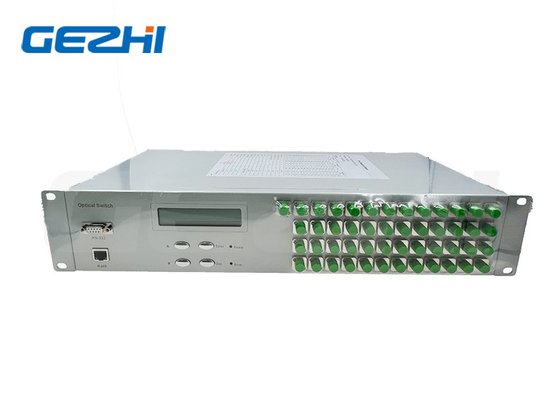

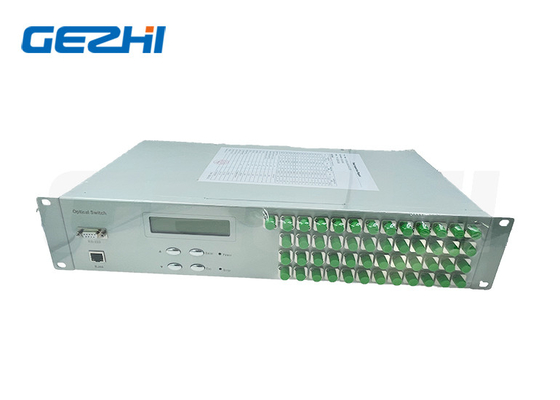

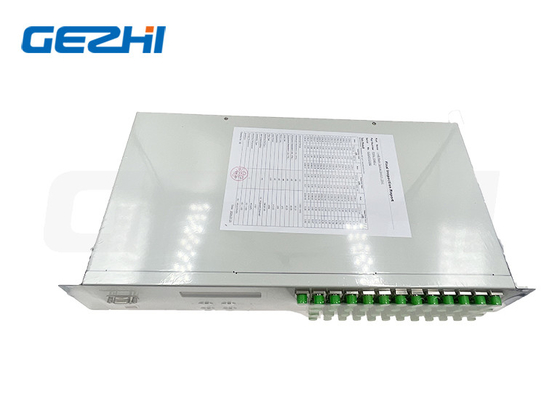

Przełącznik światłowodowy FSW 1x48 19-calowy montaż w szafie 2U 1260~1650nm jednomodowy
Opis produktu
Przełącznik światłowodowy 1x48 montowany w szafie to rodzaj urządzenia sterującego ścieżką optyczną, które posiada funkcję sterowania i przełączania ścieżki optycznej. Może ręcznie wybierać roboczą ścieżkę optyczną za pomocą przycisku, a także sterować przełączaniem ścieżki optycznej lub skanować w częstotliwości przełącznik optyczny, który wymaga monitorowania, za pomocą portu RS232 i portu Ethernet.
GEZHI Photonics może dostarczyć pełną gamę przełączników światłowodowych montowanych w szafie 1x2, 1x4, 1x8, 1x12, 1x16, 1x24, 1x32, 1x48, 1x64, 1x128 do 1x512.
Cechy
1.SerialNet, Wysoka niezawodność, Wysoka stabilność
2.Panel wyświetlacza LED. Wizualny wyświetlacz, Wygodna obsługa
3.Sterowanie RS232 i zdalne zarządzanie przez Ethernet RJ45
4.Można ustawić kanał i interwał czasowy automatycznego skanowania
5.Przesyłanie sygnału w sposób przezroczysty. Wysoka stabilność i niezawodność
Zastosowania
1.FITL
2.System konserwacji
3.Automatyczny pomiar
4.Zdalne monitorowanie sieci optycznej Monitorowanie kabli
Indeks techniczny
| Parametr | Jednostka | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x48 | 1x128 |
| Zakres długości fali | nm | 1260~1650 lub na zamówienie | |||||||
| Długość fali testowej | nm | 1310/1550 lub na zamówienie | |||||||
| Straty wtrąceniowe (maks.) | dB | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| Straty powrotne | dB | SM ≥ 50 | |||||||
| Przesłuchy | dB | ≤-70 | |||||||
| PDL | dB | ≤0.05 | |||||||
| WDL | dB | ≤0.25 | |||||||
| TDL | dB | ≤0.20 | |||||||
| Powtarzalność | dB | ≤0.02 | |||||||
| Czas przełączania | ms | ≤10 (kanał sąsiedni) | |||||||
| Moc optyczna | mW | ≤500 | |||||||
| Typ światłowodu | um | 9/125 | |||||||
| Złącze | / | FC, SC, LC, ST, SMA lub na zamówienie | |||||||
| Port monitorowania | / | RJ45 i RS232 lub na zamówienie | |||||||
| Zasilanie robocze (typ wtyczki) | V | AC:220V (50/60Hz) lub DC:36V~72V | |||||||
| Temperatura pracy | ℃ | -10~+60 | |||||||
| Temperatura przechowywania | ℃ | -40~+85 | |||||||
| Wymiary montażu w szafie | mm | 1U L483XW230XH44.5 (do 16 kanałów) dostępne są opcje dostosowania. | |||||||
|
2U L483XW230XH89 (do 36 kanałów) dostępne są opcje dostosowania. 2U L483XW350XH89 (do 64 kanałów) dostępne są opcje dostosowania. |
|||||||||
| 3U L483XW350XH133.5 (do 128 kanałów) dostępne są opcje dostosowania. | |||||||||
| 4U L483XW350XH178 (do 256 kanałów) dostępne są opcje dostosowania. | |||||||||
Rysunek panelu

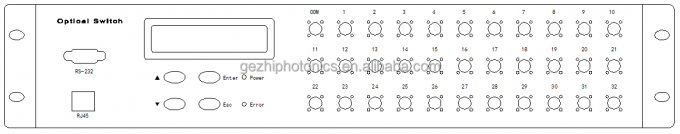

Panel przedni
Przełącznik optyczny 1xN≤16 montowany w szafie 19”1U
Przełącznik optyczny 1xN≤36 montowany w szafie 19”2U

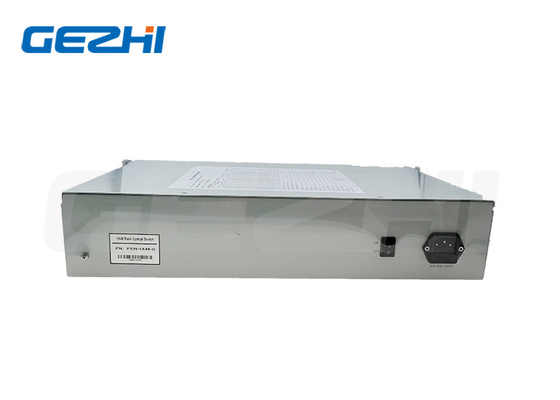

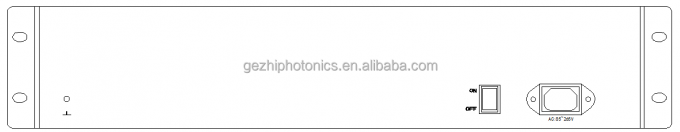

Panel tylny
Informacje o zamawianiu
OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Tryb | Długość fali | Opakowanie | Typ światłowodu | Zasilanie | Złącze |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=Określ |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=Określ |
1U=montaż w szafie 1U 2U=montaż w szafie 2U 3U=montaż w szafie 3U 4U=montaż w szafie 4U S=Określ |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Określ |
AC=Pojedyncze 85~265V +DC36~75V |
00=Brak FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Określ |
wideo
|
|
