| Brand Name: | Gezhi or OEM |
| Numer modelu: | 48 CH-AAWG DWDM |
| MOQ: | 1 sztuk |
| Cena £: | USD >= 1 pieces $10.00 |
| Delivery Time: | 7 dni |
Opis produktu

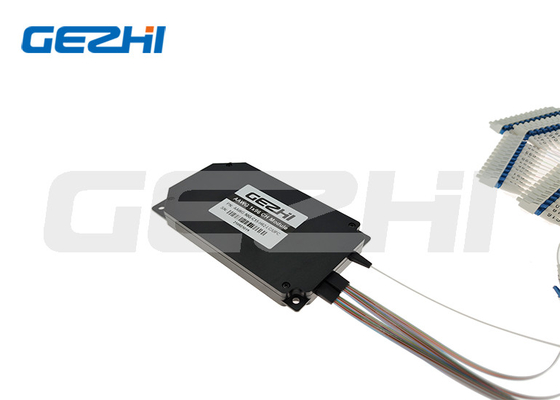

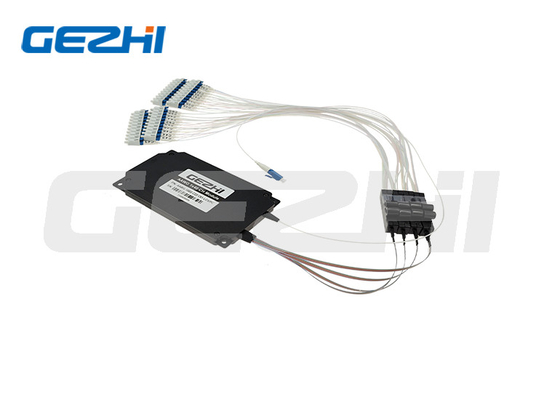

48CH 100g DWDM Athermal AWG Module dla sieci DWDM
The AAWG DWDM (Athermal Arrayed Waveguide Grating Dense Wavelength Division Multiplexing) module is a fully passive WDMs based on silica-on-silicon planar technology that requires no electrical power and software. Działa na częstotliwości 50GHz lub 100GHz w kanałach o długościach fali DWDM sieci ITU od 1526nm do 1565nm. AAWG DWDM może być stosowany jako zastępca DWDM Mux DeMux typu filtra w przypadkach, gdy dostępna jest moc.
Cechy
Niska strata wstawienia i niski poziom PDL
Wysoka izolacja
Dostępne do 96 kanałów z kompaktową konstrukcją
Wysoka niezawodność i wysoka stabilność
Telcordia GR-1209-CORE i GR-1221-CORE zgodne
Zgodność z RoHS
Wskaźnik techniczny
| Parametry | Jednostka | Moduł AAWG | ||||||||||
| Kanał | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| Odległość między kanałami | GHz | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| Rodzaj układu | - Tak. | Typ gaussowski | Rodzaj płaskiej czubki | |||||||||
| 1dB szerokości pasma kanału | nm | > 0.2 | > 0.2 | > 0.2 | > 0.18 | > 0.18 | > 0.38 | > 0.38 | > 0.38 | > 0.18 | > 0.18 | |
| Przepustowość kanału 3dB | nm | > 0.4 | > 0.4 | > 0.4 | > 0.28 | > 0.28 | > 0.58 | > 0.58 | > 0.58 | > 0.28 | > 0.28 | |
| Utrata wstawienia | dB | < 4.5 | < 4.5 | < 4.5 | < 6.5 | < 6.5 | < 5.5 | < 5.5 | < 5.5 | < 7.0 | < 7.0 | |
| Przyległy dźwięk krzyżowy | dB | > 25 | > 25 | > 25 | > 22 | > 22 | > 25 | > 25 | > 25 | > 22 | > 22 | |
| Nieprzyległy dźwięk krzyżowy | dB | > 30 | > 30 | > 30 | >27 | >27 | > 30 | > 30 | > 30 | >27 | >27 | |
| Całkowity dźwięk krzyżowy | dB | > 22 | > 22 | > 22 | > 20 | > 20 | > 22 | > 22 | > 22 | > 20 | > 20 | |
| Strata zwrotu | dB | > 40 | ||||||||||
| Ripple | dB | < 0.7 | ||||||||||
| PDL | dB | < 0.5 | ||||||||||
| PMD | ps | < 0.5 | ||||||||||
| Rozproszenie chromatyczne | Ps/nm | ± 20 | ||||||||||
| Temperatura pracy | °C | -5~+65 | ||||||||||
| Temperatura przechowywania | °C | -40~+85 | ||||||||||
Rodzaj układuModuł AWG bezcieplny
Typ gaussowski
Niska utrata wstawienia, wysoka izolacja
Rodzaj płaskiej czubki
Szeroki zakres pracy, wysoka stabilność sygnału
Informacje o zamówieniu AAWG-XXG-XX-X-X-X-X-XX-XXXX-XX-Kustomizowana długość fali
| AAWG | Kanał | Konfiguracja | Typ AWG | Pakiet | COM Długość włókna |
Taśma/Fan-out Długość włókna |
Złącze |
|
050G 100G 200G |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S=określić |
S = pojedyncze włókno D=Włókno podwójne
|
F=Płaskowy G=Gauss |
B=metalowa skrzynia R = 19 ‰ 1 U Rackmount S=określić |
05=0,5 m 10=1,0m S=określić |
0505=0,5m/0,5m 1010=1,0m/1,0m |
00 = żaden LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=określić |
Q1:Mogę prosić o próbkę?
|
|
