| Nazwa marki: | Gezhi or OEM |
| Numer modelu: | 48 CH-AAWG DWDM |
| MOQ: | 1 sztuk |
| Cena £: | USD >= 1 pieces $10.00 |
| Czas dostawy: | 7 dni |
Opis produktu

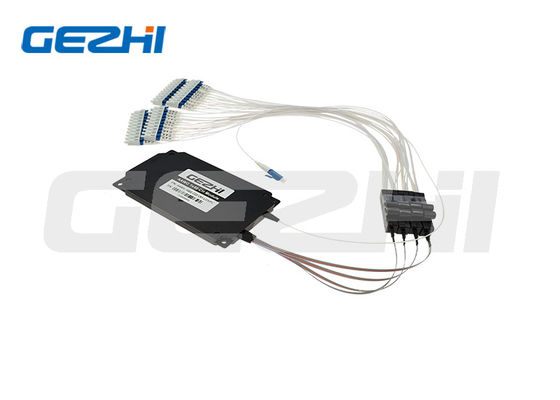

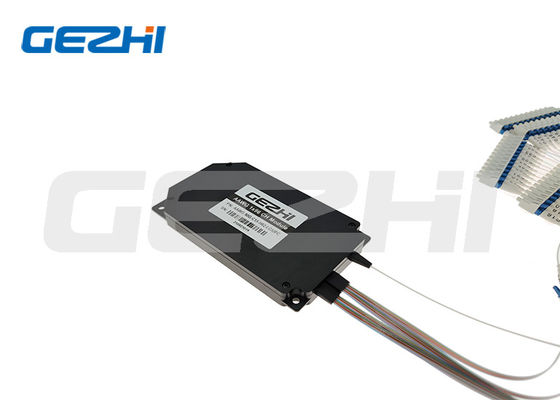

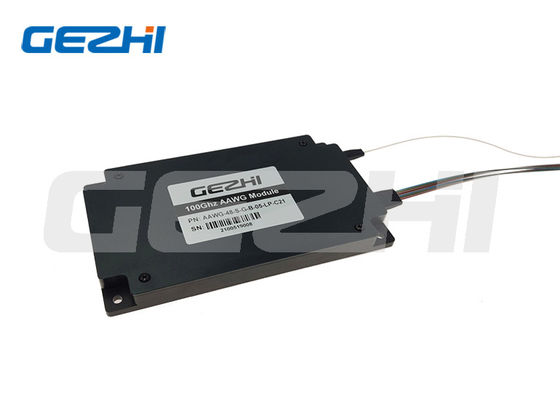

Moduł atermiczny AWG 48CH 100g DWDM do sieci DWDM
Moduł AAWG DWDM (Athermal Arrayed Waveguide Grating Dense Wavelength Division Multiplexing) to w pełni pasywny WDM oparty na technologii planarnej krzemionka na krzemie, który nie wymaga zasilania elektrycznego ani oprogramowania. Działa z odstępem międzykanałowym 50 GHz lub 100 GHz i długością fal DWDM sieci ITU od 1526 nm do 1565 nm. AAWG DWDM może zastąpić filtr DWDM Mux DeMux w przypadkach, gdy nie jest dostępne zasilanie.
Funkcja
Niska strata wtrąceniowa i niski PDL
Wysoka izolacja
Dostępny do 96 kanałów w kompaktowej konstrukcji
Wysoka niezawodność i wysoka stabilność
Zgodność z Telcordią GR-1209-CORE i GR-1221-CORE
Zgodny z dyrektywą RoHS
Indeks techniczny
| Parametr | Jednostka | Moduł AAWG | ||||||||||
| Kanał | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| Rozstaw kanałów | GHz | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| Typ chipa | -- | Typ Gaussa | Typ z płaską górą | |||||||||
| Szerokość pasma kanału 1dB | nm | >0,2 | >0,2 | >0,2 | >0,18 | >0,18 | > 0,38 | > 0,38 | > 0,38 | >0,18 | >0,18 | |
| Szerokość pasma kanału 3dB | nm | > 0,4 | > 0,4 | > 0,4 | > 0,28 | > 0,28 | > 0,58 | > 0,58 | > 0,58 | > 0,28 | > 0,28 | |
| Utrata wtrąceniowa | dB | <4,5 | <4,5 | <4,5 | <6,5 | <6,5 | <5,5 | <5,5 | <5,5 | <7,0 | <7,0 | |
| Sąsiadujące przesłuchy | dB | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 | |
| Przesłuchy niesąsiadujące | dB | > 30 | > 30 | > 30 | >27 | >27 | > 30 | > 30 | > 30 | >27 | >27 | |
| Całkowity przesłuch | dB | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 | |
| Strata zwrotu | dB | > 40 | ||||||||||
| Marszczyć | dB | <0,7 | ||||||||||
| PDL | dB | <0,5 | ||||||||||
| PMD | ps | <0,5 | ||||||||||
| Dyspersja chromatyczna | PS/nm | ±20 | ||||||||||
| Temperatura pracy | ℃ | -5~+65 | ||||||||||
| Temperatura przechowywania | ℃ | -40~+85 | ||||||||||
Typ chipaModuł atermiczny AWG
Typ Gaussa
Niska strata wtrąceniowa, wysoka izolacja
Typ z płaską górą
Szerokie pasmo robocze, wysoka stabilność sygnału
Informacje dotyczące zamawiania AAWG-XXG-XX-XXX-XX-XXXX-XX-Dostosowana długość fali
| AAWG | Kanał | Konfiguracja | Typ AWG | Pakiet | Długość włókna COM |
Wstążka/Wachlarz Długość włókna |
Złącze |
|
050G 100G 200G |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S=Określ |
S=Pojedyncze włókno D=Podwójne włókno
|
F=Płaski blat G=Gaussowski |
B=Metalowe pudełko R=19”1U do montażu w szafie S=Określ |
05=0,5m 10=1,0m S=Określ |
0505=0,5m/0,5m 1010=1,0 m/1,0 m |
00=brak LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Określ |
Pytanie 1:Czy mogę otrzymać zamówienie próbne? Jakie jest Twoje MOQ?
|
|
