Szczegóły Produktu:
Zapłata:
|
| Rodzaj włókna: | SM, 9/125 | Typ złącza: | FC/APC |
|---|---|---|---|
| TDL: | ≤0,25dB | PDL: | ≤0,05dB |
| WDL: | ≤0,25dB | Zakres długości fali: | 1260 ~ 1650 nm |
| High Light: | Wysoce stabilny przełącznik światłowodowy,19-calowy przełącznik optyczny,Przełącznik światłowodowy 1260~1650nm |
||
Opis produktu

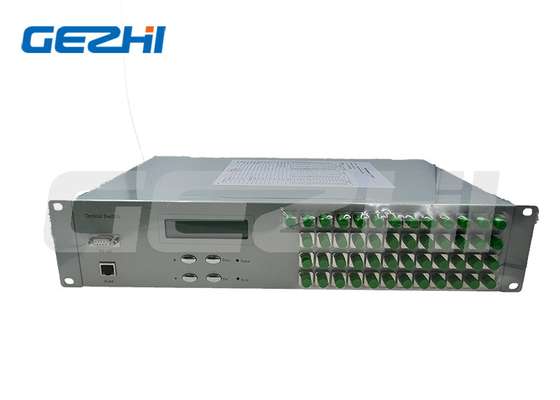

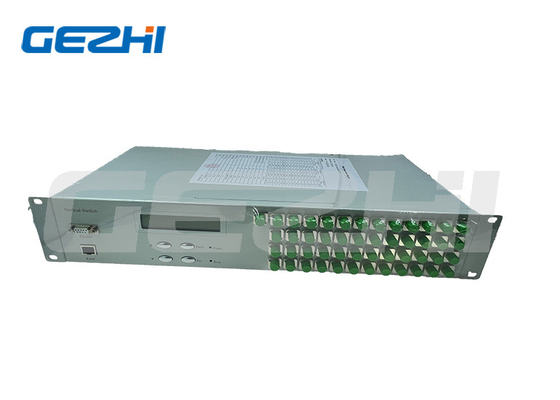

FSW 1x48 Przełącznik światłowodowy 19 cala 2U Rackmount 1260~1650nm Single Mode
Przełącznik optyczny zamontowany na stojaku 1x48 jest rodzajem urządzenia sterującego ścieżką optyczną, które pełni funkcję sterującego ścieżką optyczną i przełącznika. it can choose working optical path switch manually with button and also control optical path switch or scan in frequency the optical switch which need to be monitored with rs 232 port and ethernet port.
Cechy
1.SerialNet, wysoka niezawodność, wysoka stabilność
2Panel wyświetlaczy LED, wygodna obsługa
3.RS232 System sterowania i zdalnego zarządzania siecią Ethernet RJ45
4Można ustawić kanał i interwał czasu automatycznego skanowania.
5.Przejrzysty sygnał przesyłowy.
Wnioski
1.FITL
2System utrzymania
3Automatyczne pomiary
4.Przewodnik sieci optycznej zdalnego monitorowania
Wskaźnik techniczny
| Parametry | Jednostka | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x48 | 1x128 |
| Zakres długości fali | nm | 1260~1650 lub na zamówienie | |||||||
| Badanie długości fali | nm | 1310/1550 lub na zamówienie | |||||||
| Strata wstawienia (maksymalna) | dB | ≤ 1.0 | ≤ 1.0 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 2.0 |
| Strata zwrotu | dB | SM ≥ 50 | |||||||
| Wystarczy: | dB | ≤ 70 | |||||||
| PDL | dB | ≤ 0.05 | |||||||
| WDL | dB | ≤ 0.25 | |||||||
| TDL | dB | ≤ 0.20 | |||||||
| Powtarzalność | dB | ≤ 0.02 | |||||||
| Czas przełączania | ms | ≤10 (przyległy kanał) | |||||||
| Moc optyczna | mW | ≤ 500 | |||||||
| Rodzaj włókna | - Tak. | 9/125 | |||||||
| Złącze | / | FC, SC, LC, ST, SMA lub na zamówienie | |||||||
| Port monitorowania | / | RJ45 i RS232 lub dostosowane | |||||||
| Zasilanie robocze (typu wtyczki) | V | AC:220V (50/60Hz) lub DC:36V~72V | |||||||
| Temperatura pracy | °C | -10~+60 | |||||||
| Temperatura przechowywania | °C | -40~+85 | |||||||
| Wymiary mocujące stojak | mm | Dostępna jest dostosowanie 1U L483XW230XH44.5 (do 16 kanałów). | |||||||
|
Dostępna jest dostosowanie 2U L483XW230XH89 (do 36 kanałów). Dostępna jest dostosowanie 2U L483XW350XH89 (do 64 kanałów). |
|||||||||
| Dostępna jest dostosowanie 3U L483XW350XH133.5 (do 128 kanałów). | |||||||||
| Dostępna jest dostosowanie 4U L483XW350XH178 (do 256 kanałów). | |||||||||
Rysunek panelu
Panel przedni

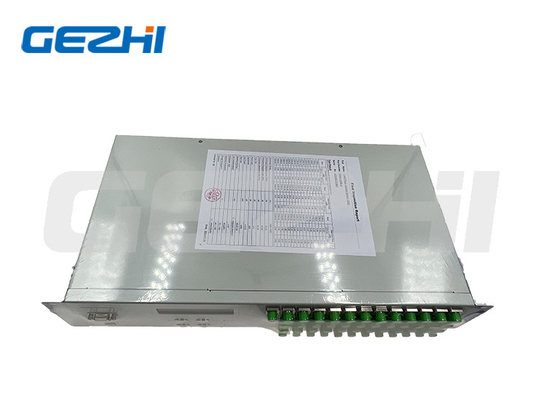

1xN≤16 Przełącznik optyczny
1xN≤36 Przełącznik optyczny

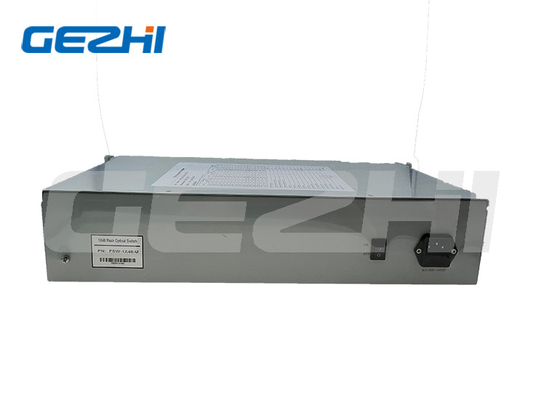

Panel z tyłu
Informacje o zamówieniu
OSW-XxX-X-XX-X-XX-XX-XX-XX-XX
| OSW | Tryb | Długość fali | Pakiet | Rodzaj włókna | Zasilanie | Złącze |
| 1x4 1x8 1x16 1x32 1x64 1x128 S = Specyfikacja |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460 nm 780 nm 980 nm S=określić |
1U=1U Rackmount 2U=2U Rackmount 3U=3U Rackmount 4U=4U Rackmount S=określić |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=określić |
AC = pojedyncze 85 ~ 265V +DC36~75V |
00=Żaden FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=określić |
