| Brand Name: | Gezhi or OEM |
| Numer modelu: | 2x4-TTL |
| MOQ: | 1 sztuk |
| Cena £: | USD >= 1 pieces $400 |
| Delivery Time: | 7 dni |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Opis produktu

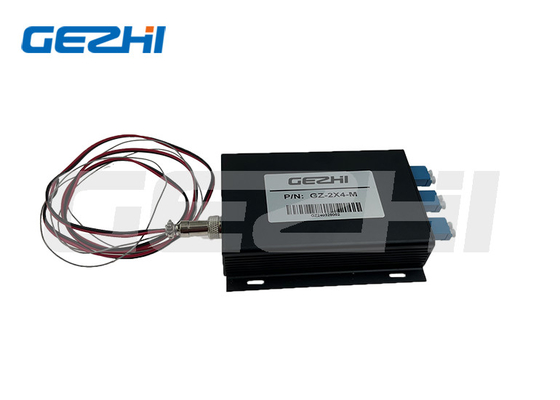

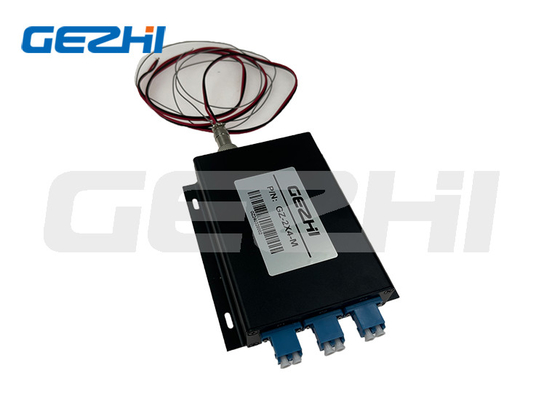

2x4 Przełącznik optyczny światłowodowy 1260~1650nm TTL Control Optical Switch
2x4 przełącznik optyczny to rodzaj urządzenia sterującego ścieżką światła, sterującego ścieżką światła i konwertującego ścieżkę światła. Odgrywa ważną rolę w zastosowaniach komunikacji optycznej.Przełącznik optyczny jest głównie stosowany w systemie transmisji optycznej monitorowania multipleksu, LAN jak światło / detektor światła automatycznego wymiany i wielopunktowego dynamicznego systemu monitorowania w czujnikach optycznych optycznego systemu testowania dla włókna optycznego, urządzeń optycznych,Badanie kabli sieciowych i terenowych;Urządzenie optyczne z regulowalnym modułem sterowania interfejsem RS-232 z przyciskami, może za pośrednictwem oprogramowania PC wybrać ścieżkę optyczną modułu.
Żelaza
1Nieporównywalnie niskie koszty
2Niskie zakłócenia optyczne
3Wysoka izolacja
4Wysoka niezawodność
5Ścieżka optyczna wolna od epoksydu
6.Przewód światła przełączanie przycisku sterowania
Wnioski
1. Sieć pierścieniowa
2.Remote Monitoring w sieci optycznej
3.Próby elementów światłowodowych
Specyfikacje
| Parametry | Wartości parametrów |
|
Model
|
GZ-FSW-2X4 |
| Utrata wstawienia | Typ.:0Maksymalnie 0,5 dB:10,0 dB |
| Zakres długości fali | 1260~1650 nm |
| Długość fali badawczej | 1310/1550 nm |
| Rodzaj włókna | SM, 9/125um ((SMF-28) |
| Strata zwrotu | ≥ 50 dB |
| Wystarczy: | ≥ 70 dB |
| PDL | ≤ 0,05 dB |
| WDL | ≤ 0,25 dB |
| TDL | ≤ 0,25 dB |
| Powtarzalność | ≤ 0,02 dB |
| Życie | ≥ 10 |
| Czas przełączania | 8 ms (kanał sąsiadujący) |
| Moc optyczna | ≤ 500 mW |
| Złącze | LC/PC |
| Tryb sterowania | TTL |
| Zasilanie pracy | 5V/100 mA |
| Temperatura pracy | -40 °C do +85 °C |
| Wymiar | (L) 104,0×(W) 120×(H) 28±0,2 mm |
Wymiar
Złącze P1: kanał przełącznika optycznego wspólny
Złącze P2: kanał 1 przełącznika optycznego
łącznik P3: kanał przełącznika optycznego 2"
Światło wskazujące 1: światło mocy
Światło wskazujące 2: Światło wskazujące kanał 1, światło jest włączone, aby wskazać, że P1 przechodzi przez P2
Światło wskazujące 3: Światło wskazujące kanału 2, światło jest włączone, aby wskazać, że P1 przechodzi przez P3
GX12-3:1 oznacza +5V, 2 oznacza GND, 3 oznacza szpilkę sterującą (wysoka: P1-P2, niska: P1-P3)
Trasa optyczna
Rysunek
Q1:Mogę prosić o próbkę?
wideo
|
|
