| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-OLP-M-LP |
| MOQ: | 1pc |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |

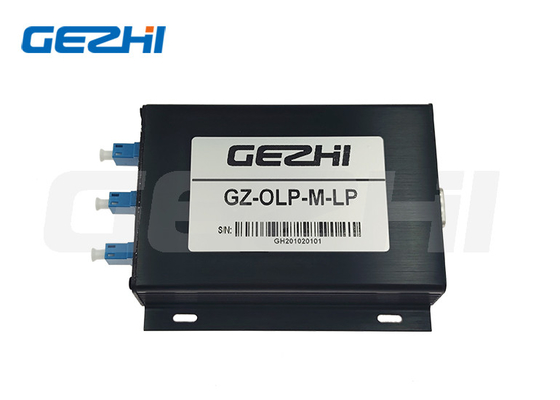

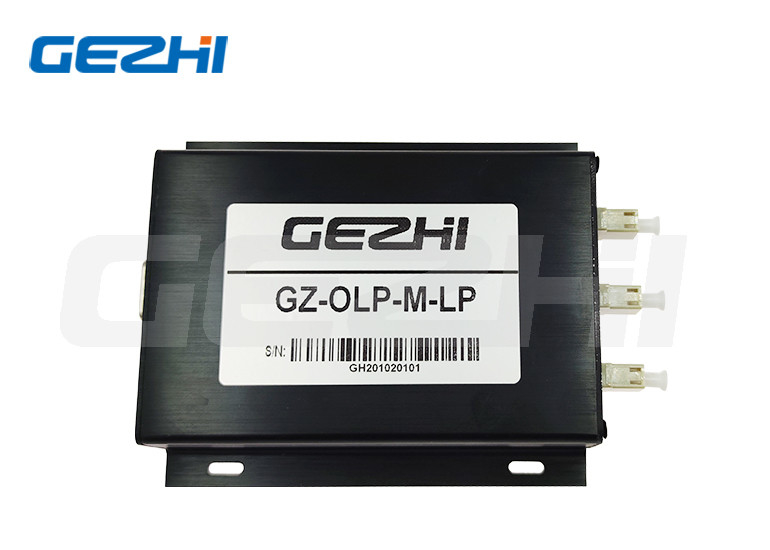

Moduł ochrony linii optycznej 1260~1650 nm, port seryjny RS-232, LC/UPC
Przegląd
Moduł ochrony światłowodu GZ-OLP-M-LP to moduł automatycznego przełączania ścieżki światła z usterki światłowodu głównego i czuwania, moduł monitorujący jednocześnie światłowód głównego i czuwania,gdy sygnał mocy głównego światłowodu jest poniżej wartości ustawionej, a sygnał światłowodu w stanie gotowości jest normalny, moduł automatycznego przełączania ścieżki optycznej na światłowód w stanie gotowości;jeśli sygnał mocy światłowodu w stanie gotowości jest niższy niż wartość ustawiona, a główny sygnał światłowodu jest normalny,moduł automatycznego przełączania ścieżki optycznej do głównego światłowodu;Modul obsługuje komunikację seryjnej z portu RS-232, może być ustawiony na podstawie umowy lub informacji modułu zapytania.
Żelaza
•Niski poziom utraty wprowadzania kanału i wysoka stabilność
•monitorowanie w czasie rzeczywistym wielkości mocy głównego światłowodu i światłowodu w stanie gotowości.
• Automatyczny przełącznik głównego/przygotowujący światłowodowy
•Wspiera komunikację seryjnym portem RS-232.
Schematyczny schemat
Specyfikacje
|
Parametry
|
Wartości parametrów
|
|
Model
|
GZ-OLP-M-LP
|
|
Utrata wstawienia
|
≤1,5 dB
|
|
Zakres długości fali
|
1260~1650 nm
|
|
Wartość przełączania mocy optycznej
|
-10 dBm,-15 dBm,-20 dBm,-25 dBm,-30 dBm,-35 dBm
(1550 nm)
|
|
Dokładność
|
± 5%
|
|
Życie
|
≥ 107
|
|
Rodzaj włókna
|
9/125 um
|
|
Złącze
|
LCPC
|
|
Tryb sterowania
|
RS-232
|
|
Stan wyłączenia
|
Włączenie
|
|
Zasilanie pracy
|
D.C.:5V/500mA
|
|
Temperatura pracy
|
0 ~ +50°C
|
|
Temperatura przechowywania
|
-10°C~ + 70°C
|
|
Wielkość produktu
|
(L) 104,0×(W) 120×(H) 28±0,2 mm
|
Opis panele

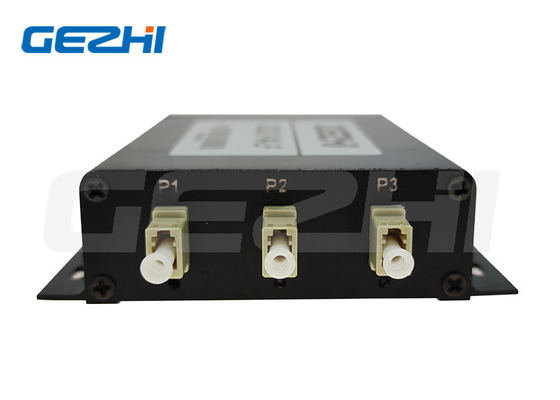

Złącze 1: złącze światłowodowe (wspólny port)
Złącze 2: światłowodowe Złącze (wiązkę główną)
Złącze 3: światłowodowe Złącze (włókno w stanie gotowości)
Światło wskazujące 1: gdy światło wskazujące jest zielone, moduł działa jako główne włókno optyczne; gdy jest czerwone, moduł działa jako zapasowe włókno optyczne.
Światło wskazujące 2: gdy światło wskazujące jest zielone, sygnał głównego światła jest normalny; gdy jest czerwony, sygnał głównego światła jest nieprawidłowy
Światło wskazujące 3: Gdy światło wskazujące jest zielone, sygnał światła światłowodowego w stanie gotowości jest normalny; gdy jest czerwony, sygnał światła światłowodowego w stanie gotowości jest nieprawidłowy

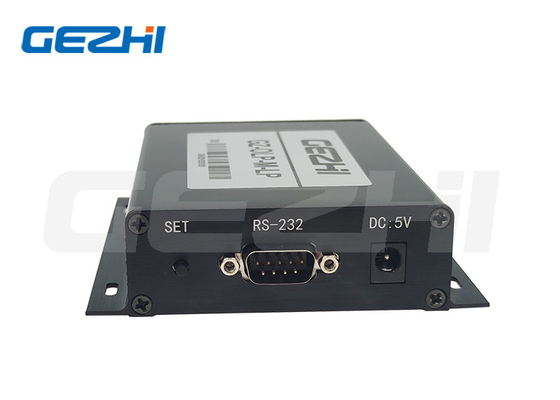

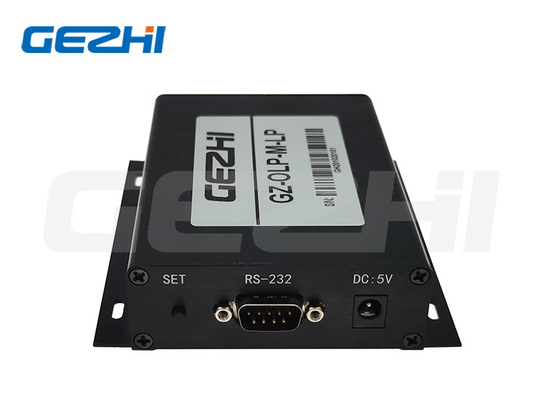

SET:Klucz jest używany do przełączania między włóknem główną a włóknem w stanie gotowości
RS-232: Interfejs seryjnej komunikacji;
Pojemność:interfejs zasilania ((5V/500mA)
Ustawienie domyślne
•RS-232:Szybkość Baud:9600; bity danych:8 bit; bit Stop: 1 bit; bit parytetu:NONE; •Wartość przełączania mocy optycznej: -35dBm
SET:Pozwala na ustawienie
Definicja szpilki RS-232
|
Szpilka
|
Nazwa | Wyjaśnij |
| 1 |
NC
|
NC
|
| 2 |
RXD
|
terminal odbiorczy
|
| 3 |
TXD
|
końca wysyłki
|
| 4 |
NC
|
NC
|
| 5 |
GND
|
GND
|
| 6 | NC | NC |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | NC | NC |
wideo
|
|
