Moduł ochrony linii optycznej 1260~1650nm ze sterowaniem RS-232 i złączem LC/UPC do ochrony światłowodu

Name: Moduł ochrony linii optycznej 1260~1650nm ze sterowaniem RS-232 i złączem LC/UPC do ochrony światłowodu
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-OLP-M-LP
Price: 520.00 USD
Availability: InStock

Nazwa marki:	GEZHI or OEM
Numer modelu:	GZ-OLP-M-LP
MOQ:	1pc
Cena £:	US$480/US$560
Warunki płatności:	T/T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE RoHS,ISO9001

Nazwa:

Moduł Olp

Zakres długości fali:

1260 ~ 1650 nm

Tryb sterowania:

RS-232

Złącze:

LC/UPC

Szczegóły pakowania:

Papierowe pudełko

Możliwość Supply:

5000 sztuk miesięcznie

Podkreślić:

Moduł ochrony linii optycznych LC/UPC

Moduł ochrony linii optycznej 1650 nm

Moduł ochrony linii optycznych RS-232

Opis produktu

Moduł ochrony linii optycznej 1260~1650nm z portem szeregowym RS-232

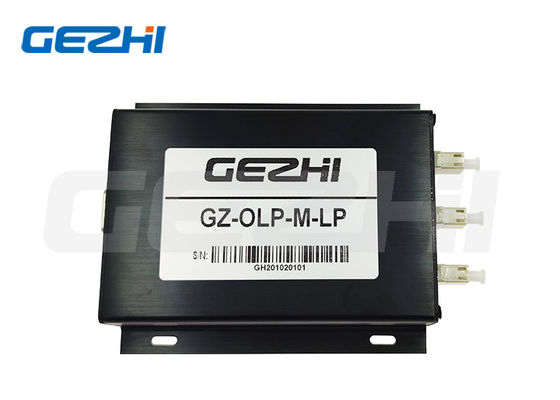

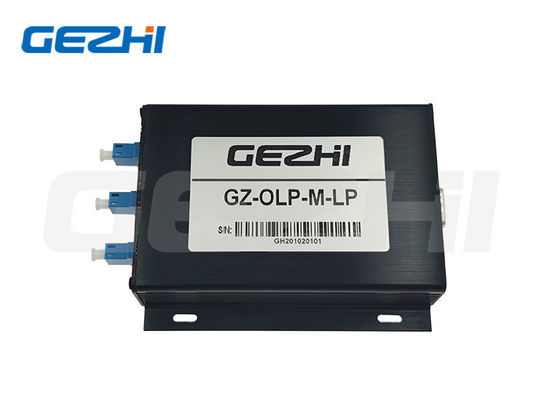

Moduł ochrony światłowodu GZ-OLP-M-LP zapewnia automatyczne przełączanie ścieżki świetlnej między głównym i zapasowym światłowodem. Moduł ten stale monitoruje obie ścieżki światłowodowe i automatycznie przełącza się na światłowód zapasowy, gdy sygnał głównego światłowodu spadnie poniżej ustawionego progu, lub z powrotem na światłowód główny, gdy sygnał zapasowy ulegnie awarii. Obsługuje komunikację przez port szeregowy RS-232 w celu konfiguracji i monitorowania stanu.

Kluczowe cechy

Niskie straty wtrąceniowe o wysokiej stabilności
Monitorowanie w czasie rzeczywistym głównych i zapasowych poziomów mocy optycznej
Automatyczne przełączanie światłowodu głównego/zapasowego
Obsługa komunikacji przez port szeregowy RS-232

Schemat działania

Specyfikacje techniczne

Parametr	Wartości
Model	GZ-OLP-M-LP
Strata wtrąceniowa	≤1,5 dB
Zakres długości fali	1260~1650nm
Wartość przełączania mocy optycznej	-10dBm, -15dBm, -20dBm, -25dBm, -30dBm, -35dBm (1550nm)
Dokładność	±5%
Żywotność	≥ 10⁷
Typ światłowodu	9/125 μm
Złącze	LC/UPC
Tryb sterowania	RS-232
Stan wyłączenia zasilania	Zatrzaskowy
Zasilanie robocze	DC: 5V/500mA
Temperatura pracy	0 ~ +50℃
Temperatura przechowywania	-10℃ ~ +70℃
Rozmiar produktu	(D)104,0 * (S)120 * (W)28 ± 0,2 mm

Opis panelu

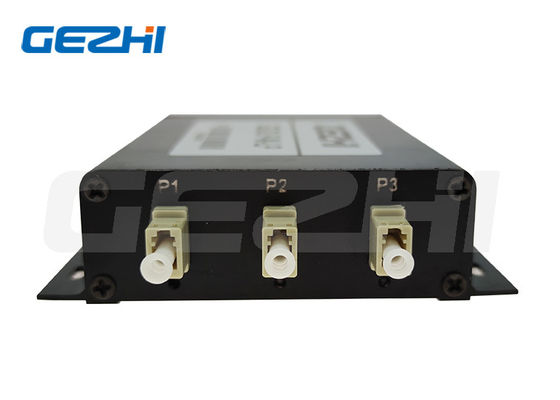

Złącze 1: Złącze światłowodowe (port wspólny)
Złącze 2: Złącze światłowodowe (światłowód główny)
Złącze 3: Złącze światłowodowe (światłowód zapasowy)
Lampka kontrolna 1: Zielona = aktywny światłowód główny; Czerwona = aktywny światłowód zapasowy
Lampka kontrolna 2: Zielona = główny sygnał światłowodowy normalny; Czerwona = główny sygnał światłowodowy uszkodzony
Lampka kontrolna 3: Zielona = zapasowy sygnał światłowodowy normalny; Czerwona = zapasowy sygnał światłowodowy uszkodzony

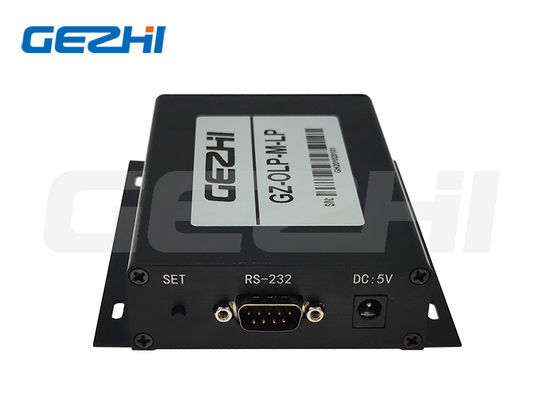

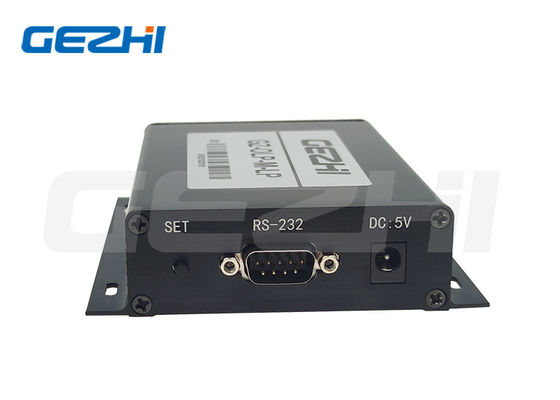

Przycisk SET: Ręczne przełączanie między światłowodem głównym i zapasowym
RS-232: Interfejs komunikacji szeregowej
Zasilanie: Interfejs zasilania (5V/500mA)

Ustawienia domyślne

RS-232: Prędkość transmisji: 9600; Bity danych: 8 bitów; Bit stopu: 1 bit; Bit parzystości: BRAK
Wartość przełączania mocy optycznej: -35dBm
Przycisk SET: Umożliwia ręczną konfigurację

Definicja pinów RS-232

Pin	Nazwa	Opis
1	NC	Niepodłączony
2	RXD	Terminal odbiorczy
3	TXD	Końcówka nadawcza
4	NC	Niepodłączony
5	GND	Masa
6-9	NC	Niepodłączony
