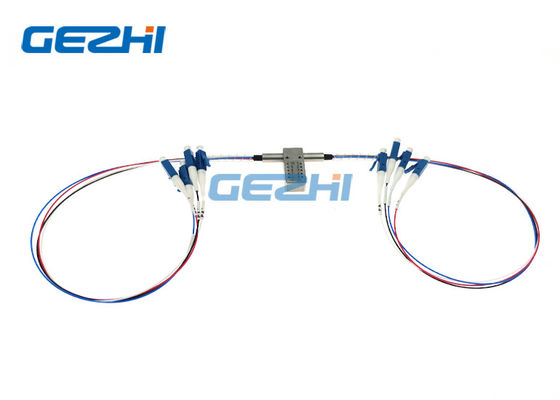

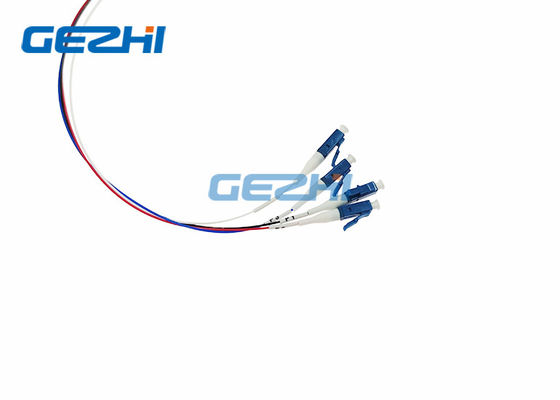

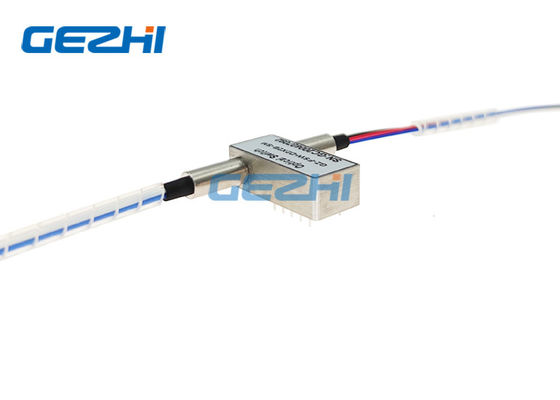

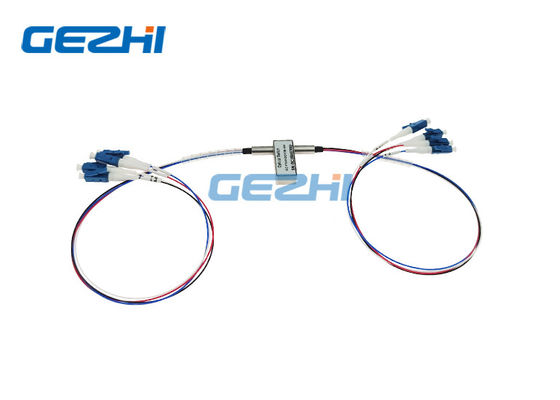

Nieblokujące optyczne przełączniki obejścia 1650nm 4x4 2x2

Name: Nieblokujące optyczne przełączniki obejścia 1650nm 4x4 2x2
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-FSW-D2x2B
Price: 360.00 USD
Availability: InStock

Nazwa marki:	GEZHI or OEM
Numer modelu:	GZ-FSW-D2x2B
MOQ:	1 szt
Cena £:	negocjowalne
Delivery Time:	2-7 dni roboczych
Warunki płatności:	T / T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE RoHS,ISO9001

Nazwa produktu:

Przełączniki optyczne 4x4

Długość fali:

1260 ~ 1650 nm

Typ kontroli:

Zatrzaskowe lub niezatrzaskowe

Zasilacz:

3 V lub 5 V.

Złącze:

LC / UPC lub niestandardowe

Funkcja:

Mała utrata wtrącenia

Szczegóły pakowania:

2 sztuki w piance z plastikowym pudełkiem

Możliwość Supply:

60000 sztuk na miesiąc

Podkreślić:

Optyczne przełączniki obejściowe 4x4

optyczne przełączniki obejściowe 1650nm

mechaniczny przełącznik optyczny 2x2

Opis produktu

Nieblokujące optyczne przełączniki obejściowe 4x4 Podwójny mechaniczny przełącznik optyczny 2x2

Przełącznik optyczny 4x4 firmy GEZHI Photonics Co., Ltd został zaprojektowany w celu zapewnienia funkcji połączenia krzyżowego i obejścia między kanałami wejściowymi i wyjściowymi.Oferuje doskonałą tłumienność, powtarzalność i szeroki zakres temperatur pracy.

cechy

Niskie straty wtrąceniowe
Doskonała powtarzalność
Niski przesłuch
Niskie straty zależne od polaryzacji
Szerokie pasmo przenoszenia

Aplikacje

Przełączanie redundancji
Optyczne systemy monitorujące
Optyczny multiplekser Add-Drop

Rekonfiguracja i odbudowa sieci światłowodowych

Specyfikacja

Model	Jednostka	GZ-FSW-D2x2B
Długość fali operacyjnej	nm	850 ± 40/1300 ± 40	1260 ～ 1620
długość fali	nm	850 i 1300	1310 i 1550
Utrata wtrąceniowa	dB	Typ: 1,0 Maks .: 1,5
Utrata zwrotu	dB	MM≥30 SM≥50
Rozmowa krzyżowa	dB	MM≥35 SM≥55
PDL	dB	≤0,05
WDL	dB	≤0,25
TDL	dB	≤0,25
Powtarzalność	dB	≤ ± 0,02
Napięcie	v	3,0 lub 5,0 ± 0,5
Żywotność	Czas	≥10⁷
Czas przełączania	SM	≤8
Moc ciągła	mW	≤500
Temperatura robocza	℃	-20 ～ + 70 (dostępny typ przemysłowy)
Temperatura przechowywania	℃	-40 ～ + 85
Kolor włókien		P1, P1 ': Czarny P2, P2': Czerwony P3, P3 ': niebieski P4, P4': biały
Rozmiar	mm	27,0 × 12 × 8,2
Uwaga: 1 W zakresie temperatury roboczej i SOP.2 Z wyłączeniem złączy.

Droga optyczna

Nieblokujące optyczne przełączniki obejścia 1650nm 4x4 2x2 0

Piny

Rodzaj	Stan	Definicja pinów	Moc				Monitorowanie stanu
D2x2B			1	5	6	10	2-3	3-4	7-8	8-9
Bez zatrzasku	ZA	P1-P3 ”	-	-	-	-	Blisko	otwarty	otwarty	Blisko
		P2-P4 ”
	b	P1-P1 ', P2-P2'	V +	-	-	GND	otwarty	Blisko	Blisko	otwarty
		P3-P3 ', P4-P4'
Zatrzaskowy	ZA	P1-P3 ”	-	-	GND	V +	Blisko	otwarty	otwarty	Blisko
		P2-P4 ”
	b	P1-P1 ', P2-P2'	V +	GND	-	-	otwarty	Blisko	Blisko	otwarty

Szczegóły zamówienia

GZ-D2x2B-x-xx-xxx-xx-x-xx

Tryb

Długość fali

Typ napięcia

Model sterowania

Typ włókna

Średnica włókna

Długość włókna

Złącze

S = SM
M = MM

85 = 850nm
13 = 1310 nm
15 = 1550 nm
13/15 = 1310 / 1550nm
X = inne

3 = 3 V.
5 = 5 V.

L = zatrzaskowy
N = bez zatrzasku

5 = 50/125
6 = 62,5 / 125
9 = 9/125
X = inne

25 = 250um
90 = 900um
20 = 2,0 mm
30 = 3,0 mm
X = inne

1 = 1m
2 = 1,5 m
X = inne

0 = brak
FP = FC / PC
FA = FC / APC
SP = SC / PC
SA = SC / APC
LP = LC / PC
LA = LC / APC

X = inne
