| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | Moduł 40CH AWG DWDM |
| MOQ: | 1 szt |
| Cena £: | US$398-US$688 |
| Czas dostawy: | 5-8 dni roboczych |
| Warunki płatności: | T/T, Western Union |

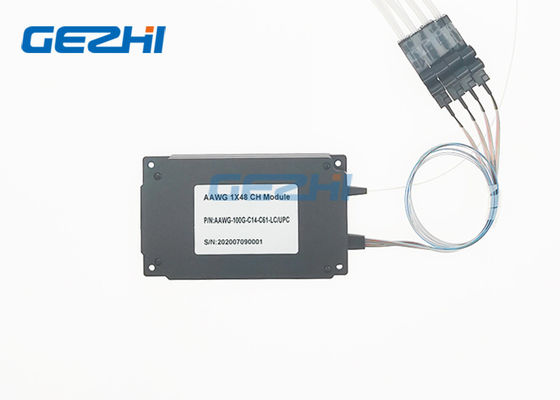

Moduły Dense Wavelength Division Multiplexer (DWDM) firmy GEZHI wykorzystują technologię Athermal Arrayed Waveguide (AWG). Moduły te mogą również zapewniać rozdzielacz (tap) do próbkowania i monitorowania ruchu w łączu.
Moduły DWDM Athermal AWG (AAWG) oferują wydajność porównywalną do standardowych Thermal AWG (TAWG), ale nie wymagają zasilania elektrycznego do stabilizacji. Stanowią bezpośredni zamiennik dla filtrów cienkowarstwowych (moduły DWDM typu Filter) w zastosowaniach, gdzie brak jest zasilania, i nadają się do zastosowań zewnętrznych pracujących w temperaturach od -30 do +70 stopni w sieciach dostępowych.
| Parametr | Specyfikacje | Jednostka | Komentarz |
|---|---|---|---|
| Kanał wejściowy | 1 | ||
| Kanał wyjściowy | 40 | Dostępne 32, 48 kanałów | |
| Odstęp między kanałami | 100 | GHz | |
| Referencyjne pasmo przepustowe | -12.5 do 12.5 | GHz | |
| Dokładność długości fali | -50 do 50 | pm | Względem siatki ITU |
| Pasmo przepustowe 1dB | 0.4 | nm | Typ F-płaski |
| Pasmo przepustowe 3dB | 0.6 | nm | |
| I.L | 6 | dB | Najgorszy przypadek w paśmie przepustowym ITU |
| I.L UNI. | 1 | dB | |
| Tętnienie | 0.7 | dB | Wahania strat w paśmie przepustowym ITU |
| PDL | 0.5 | dB | Maks. wartość w paśmie przepustowym ITU |
| Przesłuchy sąsiednich kanałów | 25 | dB | Najgorszy przypadek w paśmie przepustowym ITU |
| Przesłuchy niesąsiednich kanałów | 30 | dB | Najgorszy przypadek w paśmie przepustowym ITU |
| Całkowite przesłuchy | 22 | dB | Skumulowane przesłuchy wszystkich pozostałych kanałów |
| Straty powrotne | 40 | dB | |
| Maksymalna ciągła moc optyczna | 250 | mW | Maksymalna moc optyczna wejściowa |
| Dyspersja chromatyczna (CD) | -20 do +20 | ps/nm | |
| PMD | 0.5 | ps |
|
|
| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | Moduł 40CH AWG DWDM |
| MOQ: | 1 szt |
| Cena £: | US$398-US$688 |
| Szczegóły opakowania: | Papierowe pudełko |
| Warunki płatności: | T/T, Western Union |
Moduły Dense Wavelength Division Multiplexer (DWDM) firmy GEZHI wykorzystują technologię Athermal Arrayed Waveguide (AWG). Moduły te mogą również zapewniać rozdzielacz (tap) do próbkowania i monitorowania ruchu w łączu.
Moduły DWDM Athermal AWG (AAWG) oferują wydajność porównywalną do standardowych Thermal AWG (TAWG), ale nie wymagają zasilania elektrycznego do stabilizacji. Stanowią bezpośredni zamiennik dla filtrów cienkowarstwowych (moduły DWDM typu Filter) w zastosowaniach, gdzie brak jest zasilania, i nadają się do zastosowań zewnętrznych pracujących w temperaturach od -30 do +70 stopni w sieciach dostępowych.
| Parametr | Specyfikacje | Jednostka | Komentarz |
|---|---|---|---|
| Kanał wejściowy | 1 | ||
| Kanał wyjściowy | 40 | Dostępne 32, 48 kanałów | |
| Odstęp między kanałami | 100 | GHz | |
| Referencyjne pasmo przepustowe | -12.5 do 12.5 | GHz | |
| Dokładność długości fali | -50 do 50 | pm | Względem siatki ITU |
| Pasmo przepustowe 1dB | 0.4 | nm | Typ F-płaski |
| Pasmo przepustowe 3dB | 0.6 | nm | |
| I.L | 6 | dB | Najgorszy przypadek w paśmie przepustowym ITU |
| I.L UNI. | 1 | dB | |
| Tętnienie | 0.7 | dB | Wahania strat w paśmie przepustowym ITU |
| PDL | 0.5 | dB | Maks. wartość w paśmie przepustowym ITU |
| Przesłuchy sąsiednich kanałów | 25 | dB | Najgorszy przypadek w paśmie przepustowym ITU |
| Przesłuchy niesąsiednich kanałów | 30 | dB | Najgorszy przypadek w paśmie przepustowym ITU |
| Całkowite przesłuchy | 22 | dB | Skumulowane przesłuchy wszystkich pozostałych kanałów |
| Straty powrotne | 40 | dB | |
| Maksymalna ciągła moc optyczna | 250 | mW | Maksymalna moc optyczna wejściowa |
| Dyspersja chromatyczna (CD) | -20 do +20 | ps/nm | |
| PMD | 0.5 | ps |
