| Brand Name: | GEZHI or OEM |
| Numer modelu: | 1x32CH-AAWG-D |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T / T, Western Union |
Duplex Athermal Arrayed-Waveguide Grating Mux i Demux 1RU Rack Mount
Gezhi's Duplex Athermal Arrayed-Waveguide Grating Mux i Demux 1RU Rack Mountjest samodzielnym pasywnym modułem optycznym o dużej gęstości, niskich stratach.Oparty jest na a-termicznym AWG zTechnologia monolitów Gaussa.Duplex Athermal Arrayed-Waveguide Grating Mux i Demux 1RU Rack Mount oferuje rozwiązanie WDM o bardzo niskich stratach (maks .: 3,5 dB) i wysokiej izolacji kanałów do zastosowań w metrze i centrach danych.ta Duplex Athermal Arrayed-Waveguide Grating Mux i Demux 1RU Rack Mount Łatwość obsługi światłowodów, długoterminowa niezawodność i doskonała izolacja kanałów w 19-calowej szafie rack 1U, która jest idealnym urządzeniem dla systemów wymagających doskonałej wydajności, niskich kosztów i dużej liczby kanałów Duplex Athermal Arrayed-Waveguide Grating Mux i Demux 1RU Rack Mount wbudowane Mux + Demux w jednym urządzeniu, pracującym na dwóch światłowodach sieciowych.
|
cechy |
Aplikacje |
|
|
Specyfikacja
| Parametry | Warunki | Specyfikacje | Jednostki | ||
| Min. | Maks. | ||||
| temperatura robocza | Operacyjny | -5 | 65 | oC | |
| Wilgotność pracy | Operacyjny | 5 | 95 | % RH | |
| Temperatura przechowywania | Nie działa | -40 | +85 | oC | |
| Wilgotność przechowywania | Nie działa | 5 | 95 | % RH | |
| SPECYFIKACJA OPTYCZNA | AWG GAUSSIAN AAWG | ||||
| Parametry | Stan: schorzenie | Okular | Jednostki | ||
| Min | Rodzaj | Maks | |||
| Liczba kanałów | 2-1 × 32 | ||||
| Liczba odstępów między kanałami | 100GHz | 100 | GHz | ||
| Cha.Środkowa długość fali | Częstotliwość ITU. | Pasmo C. | nm | ||
| Clear Channel Passband | ± 0,1 | nm | |||
| SPECYFIKACJA OPTYCZNA | |||||
| Parametry | Stan: schorzenie | Okular | Jednostki | ||
| Min | Rodzaj | Maks | |||
| Stabilność długości fali | Maksymalny zakres błędu długości fali wszystkich kanałów i temperatur przy średniej polaryzacji. | ± 0,05 | nm | ||
| -1 dB -1 dB Szerokość pasma kanału | Wyraźna przepustowość kanału określona przez kształt pasma przepustowego.Dla każdego kanału | 0.24 | nm | ||
| -3 dB -3 dB Szerokość pasma kanału | Wyraźna przepustowość kanału określona przez kształt pasma przepustowego.Dla każdego kanału | 0.43 | nm | ||
| Tłumienie optyczne w siatce ITU | Zdefiniowana jako minimalna transmisja na długości fali ITU dla wszystkich kanałów.Dla każdego kanału, przy wszystkich temperaturach i polaryzacjach. | 3.2 | 3.5 | dB | |
| Izolacja sąsiedniego kanału | Różnica strat wtrąceniowych od średniej transmisji przy długości fali sieci ITU do najwyższej mocy, wszystkie polaryzacje, w paśmie ITU sąsiednich kanałów. | 30 | dB | ||
| Nieprzylegające, izolacja kanałów | Różnica strat wtrąceniowych od średniej transmisji przy długości fali sieci ITU do najwyższej mocy, wszystkie polaryzacje, w paśmie ITU nieprzylegających kanałów. | 40 | dB | ||
| Całkowita izolacja kanałów |
Całkowita skumulowana różnica strat wtrąceniowych od średniej transmisji przy długości fali sieci ITU do najwyższej mocy, wszystkie polaryzacje, w paśmie ITU wszystkich innych kanałów, w tym kanałów sąsiednich. |
33 | dB | ||
| Jednorodność strat wtrąceniowych | Maksymalny zakres zmian tłumienności w ITU we wszystkich kanałach, polaryzacjach i temperaturach. | 0.8 | 1.0 | dB | |
| Tętnienia strat wtrąceniowych |
Wszelkie wartości maksymalne i minimalne strat optycznych w poprzek Pasmo ITU, z wyłączeniem punktów granicznych, dla każdego kanału w każdym porcie |
0,4 | 0.5 | dB | |
| Kierunkowość | Stosunek mocy odbitej z dowolnego kanału (innego niż kanał n) do mocy wejściowej z kanału wejściowego n | 50 | dB | ||
| Optyczna utrata powrotu | Porty wejściowe i wyjściowe | 40 | dB | ||
| PDL Strata zależna od polaryzacji w paśmie kanału Clear | Wartość najgorszego przypadku zmierzona w paśmie ITU | 0.3 | 0.5 | dB | |
| Dyspersja w trybie polaryzacji | 0.5 | ps | |||
| Maksymalna moc optyczna | 23 | dBm | |||
| Wejście MUXDEMUX Wyjście Zakres monitorowania | -35 | +23 | dBm | ||
Informacje dotyczące zamawiania
| AWG | X | XX | X | XX | X | XX |
| Odstępy między kanałami | Liczba kanałów | Konfiguracja | 1 kanał | typ przesyłki | Złącze wejścia / wyjścia | |
| 1 = 100 GHz |
32 = 32 kanał 40 = 40 kanałów 44 = 44 kanał 48 = 48 kanałów
|
S = pojedyncze włókno D = podwójne włókno |
21 = Ch21 …… 34 = Ch34 …… 50 = Ch50 …… |
RU = 19 ”1U do montażu w szafie |
0 = brak 1 = FC / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST / PC 6 = ST / APC 7 = LC / szt 8 = LC / APC S = Określ |

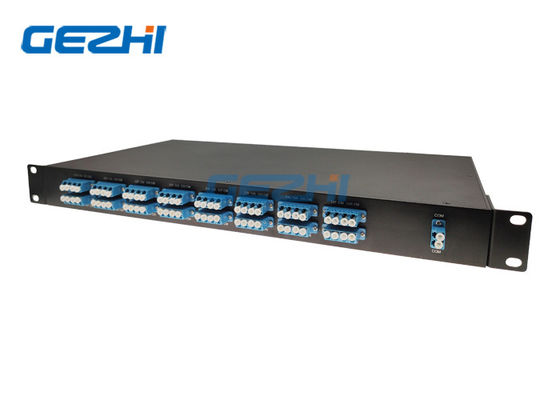

32 Kanały AAWG DWDM 19 ”1U Rama
Duplex Athermal Arrayed-Waveguide Grating Mux i Demux 1RU Rack Mount
|
|
