Siatka falowodowa AAWG z podwójnym włóknem 40CH AAWG

Name: Siatka falowodowa AAWG z podwójnym włóknem 40CH AAWG
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 40CH-AAWG-D
Price: 98.00 USD
Availability: InStock

Nazwa marki:	GEZHI or OEM
Numer modelu:	40CH-AAWG-D
MOQ:	1 szt
Cena £:	negocjowalne
Delivery Time:	5-8 dni roboczych
Warunki płatności:	T / T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE RoHS ,ISO9001

Nazwa produktu:

40CH AAWG

Długość fali:

C20 do C59

Kanał:

40CH

Złącze:

Adapter LC / UPC

Pakiet:

Wolnostojący stojak 1U 19 "

Podanie:

Llong Haul Networks

Szczegóły pakowania:

Papierowe pudełko

Możliwość Supply:

100000 kanałów na miesiąc

Podkreślić:

40-kanałowy AAWG DWDM MUX

40-kanałowy multiplekser AAWG

multiplekser demultiplekser

Opis produktu

40-kanałowa krata falowodowa z siatką atermiczną z podwójnym multiplekserem i demultiplekserem światłowodowym

Gezhi's 40-kanałowy Mux Demux AAWG to samodzielny pasywny moduł optyczny o wysokiej gęstości, niskich stratach.Oparty jest na technologii a-termicznej AWG zTechnologia monolitów Gaussa.40-kanałowy moduł AAWG oferuje rozwiązanie WDM o bardzo niskich stratach (poniżej 4,5 dB) i wysokiej izolacji kanałów dla centrów danych i aplikacji metra.ta 40-kanałowa atermalna krata falowodowa zapewnia łatwość obsługi światłowodów, doskonałą izolację kanałów i długoterminową niezawodność w 19-calowej szafie ramowej 1U, która jest idealnym urządzeniem dla systemów wymagających doskonałej wydajności, dużej liczby kanałów i niskich kosztów.W połączeniu ze wzmacniaczami i transponderami, 40-kanałowa atermalna krata falowodowa obsługuje szeroką gamę architektur, od prostych konfiguracji punkt-punkt do wzmacnianych konfiguracji pierścieniowych.

cechy

Całkowicie pasywny, nie wymaga zasilania i chłodzenia

Wysoka izolacja kanału dla zwiększenia niezawodności

Wbudowany Mux i Demux w jednym urządzeniu, pracujący na dwóch światłowodach sieciowych

Bardzo niskie straty wtrąceniowe dla zwiększonej odległości i wydajności

Aplikacje

ADM oparty na WDM

Optyczne przetwarzanie sygnału

Transmisja WDM

Selektywne trasowanie według długości fali

Sieci metra i długodystansowe

Specyfikacja

Parametry	Warunki	Specyfikacje			Jednostki
Parametry	Warunki	Min.	Maks.
temperatura robocza	Operacyjny	-5	65		oC
Wilgotność pracy	Operacyjny	5	95		% RH
Temperatura przechowywania	Nie działa	-40	+85		oC
Wilgotność przechowywania	Nie działa	5	95		% RH
*SPECYFIKACJA OPTYCZNA*	*AWG GAUSSIAN AAWG*
Parametry	Stan: schorzenie	Okular			Jednostki
Parametry	Stan: schorzenie	Min	Rodzaj	Maks
Liczba kanałów			2-1 × 40
Liczba odstępów między kanałami	100GHz		100		GHz
Cha.Środkowa długość fali	Częstotliwość ITU.		Pasmo C.		nm
Clear Channel Passband			± 0,1		nm

*SPECYFIKACJA OPTYCZNA*
Parametry	Stan: schorzenie	Okular			Jednostki
Parametry	Stan: schorzenie	Min	Rodzaj	Maks
Stabilność długości fali	Maksymalny zakres błędu długości fali wszystkich kanałów i temperatur przy średniej polaryzacji.		± 0,05		nm
-1 dB -1 dB Szerokość pasma kanału	Wyraźna przepustowość kanału określona przez kształt pasma przepustowego.Dla każdego kanału	0.24			nm
-3 dB -3 dB Szerokość pasma kanału	Wyraźna przepustowość kanału określona przez kształt pasma przepustowego.Dla każdego kanału	0.43			nm
Tłumienie optyczne w siatce ITU	Zdefiniowana jako minimalna transmisja na długości fali ITU dla wszystkich kanałów.Dla każdego kanału, przy wszystkich temperaturach i polaryzacjach.		3.5	4.5	dB
Izolacja sąsiedniego kanału	Różnica strat wtrąceniowych od średniej transmisji przy długości fali sieci ITU do najwyższej mocy, wszystkie polaryzacje, w paśmie ITU sąsiednich kanałów.	30			dB
Nieprzylegające, izolacja kanałów	Różnica strat wtrąceniowych od średniej transmisji przy długości fali sieci ITU do najwyższej mocy, wszystkie polaryzacje, w paśmie ITU nieprzylegających kanałów.	40			dB
Całkowita izolacja kanałów	Całkowita skumulowana różnica strat wtrąceniowych od średniej transmisji przy długości fali sieci ITU do najwyższej mocy, wszystkie polaryzacje, w paśmie ITU wszystkich innych kanałów, w tym kanałów sąsiednich.	33			dB
Jednorodność strat wtrąceniowych	Maksymalny zakres zmian tłumienności w ITU we wszystkich kanałach, polaryzacjach i temperaturach.		0.8	1.0	dB
Tętnienia strat wtrąceniowych	Wszelkie wartości maksymalne i minimalne strat optycznych w poprzek Pasmo ITU, z wyłączeniem punktów granicznych, dla każdego kanału w każdym porcie		0,4	0.5	dB
Kierunkowość	Stosunek mocy odbitej z dowolnego kanału (innego niż kanał n) do mocy wejściowej z kanału wejściowego n	50			dB
Optyczna utrata powrotu	Porty wejściowe i wyjściowe	40			dB
PDL Strata zależna od polaryzacji w paśmie kanału Clear	Wartość najgorszego przypadku zmierzona w paśmie ITU		0.3	0.5	dB
Dyspersja w trybie polaryzacji				0.5	ps
Maksymalna moc optyczna				23	dBm
Wejście MUXDEMUX Wyjście Zakres monitorowania		-35		+23	dBm

Informacje dotyczące zamawiania

AWG

Odstępy między kanałami

Liczba kanałów

Konfiguracja

1 kanał

typ przesyłki

Złącze wejścia / wyjścia

1 = 100 GHz

32 = 32 kanał

40 = 40 kanałów

44 = 44 kanał

48 = 48 kanałów

S = pojedyncze włókno

D = podwójne włókno

21 = Ch21

……

34 = Ch34

……

50 = Ch50

……

RU = 19 ”1U do montażu w szafie

0 = brak

1 = FC / APC

2 = FC / PC

3 = SC / APC

4 = SC / PC

5 = ST / PC

6 = ST / APC

7 = LC / szt

8 = LC / APC

S = Określ

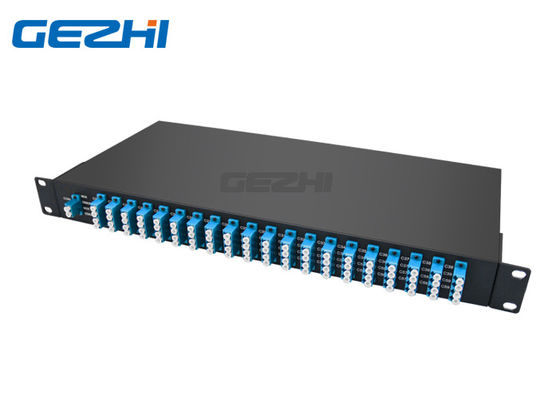

40CH Athermal Arrayed Waveguide Grating Dual Fibre
