Szczegóły Produktu:
Zapłata:
|
| Długość fali: | ITU-T Grid @DWDM | Kanał: | 48CH |
|---|---|---|---|
| Złącze: | LC / UPC | OTH: | z portem monitorującym |
| High Light: | 48-kanałowy moduł Athermal AWG,100 GHz Athermal Arrayed Waveguide grid,48-kanałowy AWG |
||

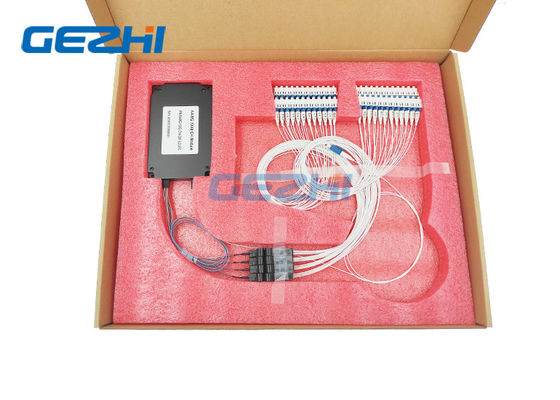

Płaski top 48-kanałowy moduł AWG DWDM o niskich stratach wtrąceniowych ze złączem LC / PC
GEZHI Niskie straty wtrąceniowe 48-kanałowe moduły AWG DWDM są oparte na technologii płaskiej krzemionki na krzemie.Układy AWG używane przez GEZHI Photonics w DWDM Mux / Demux są przeznaczone do zastosowań Metro, Long-Haul i Access, w których najważniejsze są doskonałe parametry optyczne i niski koszt.
cechy
Odstęp międzykanałowy 100 GHz
Konstrukcja szerokopasmowa - maksymalizuje jednorodność pasma przepustowego
Może być używany jako Mux lub Demux
Konstrukcja atermiczna dla węzłów dystrybucyjnych bez zasilania.
Dostępne również moduły pigtailowe
Standardowe złącza światłowodowe: SC, ST, FC, LC lub niestandardowe
Złącze polskie: UPC lub APC (jeśli dotyczy)
Aplikacje
Sieć metra i długodystansowa
Selektywne trasowanie według długości fali
Optyczne przetwarzanie sygnału
ADM oparty na WDM
Transmisja WDM
Specyfikacja
| Parametr | Specyfikacje | Jednostka | Komentarz | ||
| Min | Maks | ||||
| Kanał wejściowy | 1 | ||||
| Kanał wyjściowy | 40 | Dostępnych jest 32, 48 kanałów | |||
| Odstępy między kanałami | 100 | GHz | |||
| Referencyjne pasmo przenoszenia | -12,5 | 12.5 | GHz | ||
| Dokładność długości fali | -50 | 50 | po południu | Względem sieci ITU | |
| Przepustowość 1dB |
0,4 |
nm |
Typ F-Flat top |
||
| Przepustowość 3dB |
0.6 |
nm | |||
| IL | 6 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| IL UNI. | 1 | dB | |||
| Marszczyć | 0,7 | dB | Zmienność strat w pasmie przepustowym ITU | ||
| PDL | 0.5 | dB | Maks.wartość w pasmie przepustowym ITU | ||
| Sąsiedni przesłuch | 25 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| Nieprzylegające przesłuchy | 30 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| Total Crosstalk | 22 | dB | Skumulowany przesłuch wszystkich innych kanałów | ||
| Utrata zwrotu | 40 | dB | |||
| Maksymalna ciągła moc optyczna | 250 | mW | Maksymalna wejściowa moc optyczna | ||
| Dyspersja chromatyczna (CD) | -20 | +20 | ps / nm | ||
| PMD | 0.5 | ps | |||
