| Brand Name: | GEZHI or OEM |
| Numer modelu: | 80CH AWG |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T / T, Western Union |
Moduł Gaussion AAWG Mux / Demux Moduł 1x80CH DWDM
Multiplekser / demultiplekser GEZHI Gaussion AAWG oparty na krzemionce na technologii krzemowej, jest przeznaczony do zastosowań z odstępami międzykanałowymi ITU, w których nie jest wymagana energia elektryczna.Ten moduł AAWG DWDM działa w odstępach 50GHz ITU Grid DWDM, łącznie 80 kanałów.Niski koszt i wysoka wydajność sprawiają, że jest to idealne rozwiązanie do zastosowań metra i długodystansowych DWDM.96-kanałowy 50Ghz AAWG DWDM może być użyty do zastąpienia tradycyjnych produktów TFF (filtr cienkowarstwowy) DWDM w przypadkach, gdy nie jest dostępne zasilanie.
GEZHI 96ch AAWG Mux Demux to skalowalny, niezależny pasywny moduł optyczny o dużej gęstości, który doskonale nadaje się do SONET / SDH, transportowych PDH, usług ETHERNET w dostępowych i optycznych sieciach metropolitalnych.
cechy
Wysoka izolacja kanału
Wysoka stabilność i niezawodność
Pasmo szerokoprzepustowe
Niskie straty wtrąceniowe
Innowacyjne wykonanie dla maksymalnej wydajności przy wysokim stopniu ochrony
Wysoka pojemność dla aplikacji wymagających dużej ilości danych
Oparty na a-atermalnej technologii AWG z pasmami przepustowymi w kształcie Gaussa
Aplikacje
Sieci metra
Centrum danych
Aplikacje CATV
Dostęp do sieci
Sieć WDM
Telekomunikacja
Specyfikacja
| Parametr | Specyfikacje | Jednostka | Komentarz | ||
| Min | Maks | ||||
| Kanał wejściowy | 1 | ||||
| Kanał wyjściowy | 96 | 80, 96 dostępnych kanałów | |||
| Odstępy między kanałami | 50 | GHz | |||
| Przepustowość 1dB |
0.18 |
nm | Typ Gaussa | ||
| Przepustowość 3dB |
0,28 |
nm | |||
| IL | 7 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| IL UNI. | 1 | dB | |||
| Marszczyć | 0,7 | dB | Zmienność strat w pasmie przepustowym ITU | ||
| PDL | 0.5 | dB | Maks.wartość w pasmie przepustowym ITU | ||
| Sąsiedni przesłuch | 22 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| Nieprzylegające przesłuchy | 27 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| Total Crosstalk | 20 | dB | Skumulowany przesłuch wszystkich innych kanałów | ||
| Utrata zwrotu | 40 | dB | |||
| Maksymalna ciągła moc optyczna | 250 | mW | Maksymalna wejściowa moc optyczna | ||
| Dyspersja chromatyczna (CD) | -20 | +20 | ps / nm | ||
| PMD | 0.5 | ps | |||
W porównaniu z tradycyjną technologią TFF, moduł GEZHI AAWG DWDM posiada następujące niezastąpione i oczywiste zalety:
AAWG DWDM ma stabilność termiczną i ulepszoną dokładność ITU-Grid, której wymaga ITU-G694.1 przy szerszej przepustowości transmisji, dzięki czemu może być stosowany w obszarach wysokiej klasy, takich jak system komunikacji optycznej dalekobieżnej / Metro DWDM.
Lepsza funkcja PMD (<0,5 ps) umożliwia spełnienie wymagań systemu transmisji 40G / 100G DWDM i tolerancji PMD systemu o dużej szybkości.
AAWG nie potrzebuje zewnętrznego sterowania obwodem.Jako produkt czysto pasywny, może wykorzystywać technologię samokompensacji do sterowania samoadaptacją dla temperatury zewnętrznej.

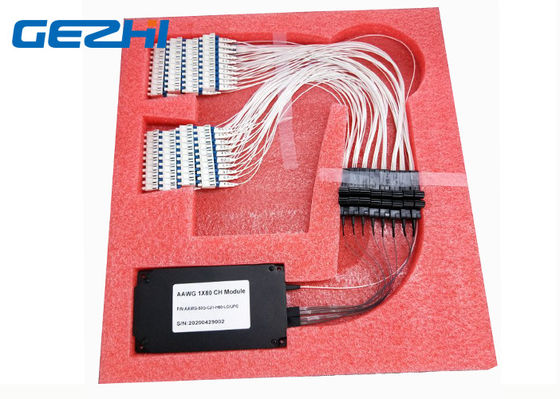

Zdjęcie pakietu
|
|
