Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Pasywny AAWG DWDM | Długość fali: | 50GHz |
|---|---|---|---|
| Kanał: | 80 CH | Złącze: | Adapter LC / PC |
| Pakiet: | Mocowanie do szafy rack 19 "1U | Podanie: | Centrum danych |
| High Light: | 80-kanałowy pasywny AAWG DWDM,moduły 50 GHz AWG DWDM,80 kanałów AWG DWDM |
||

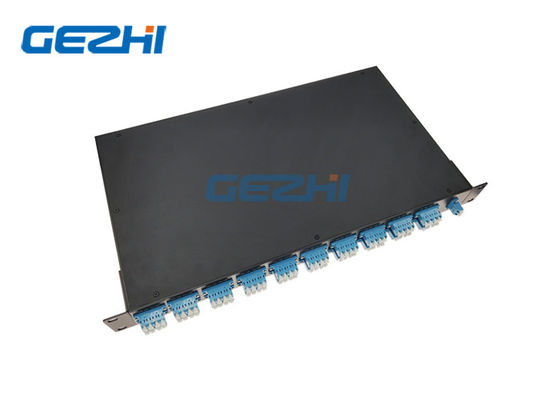

50 Ghz 80 kanałów Pasywne atermiczne kraty falowodowe z siatką Moduły DWDM
Moduły DWDM z pasywną siatką falowodową 50Ghz firmy GEZHI o częstotliwości 50 GHz są przeznaczone do zastosowań z odstępami międzykanałowymi ITU, w których nie jest wymagana energia elektryczna.Te moduły DWDM z pasywną siatką falowodową z siatką atermiczną działają w odstępach 50GHz ITU Grid DWDM o łącznej długości 80 kanałów.Niski koszt i wysoka wydajność sprawiają, że jest to idealne rozwiązanie do zastosowań metra i długodystansowych DWDM.Moduły DWDM z pasywną siatką falowodową 50Ghz 80 kanałów mogą być używane do zastąpienia tradycyjnych produktów DWDM TFF (filtr cienkowarstwowy) w przypadkach, w których nie jest dostępna moc.
GEZHI 50 Ghz 80 kanałów Pasywne atermiczne kraty falowodowe z siatką Moduły DWDM to skalowalny, niezależny pasywny moduł optyczny o dużej gęstości, który doskonale sprawdza się w usługach SONET / SDH, transportowych PDH, ETHERNET w dostępowych i optycznych sieciach brzegowych metra.
|
cechy |
Aplikacje |
|
|
Specyfikacja
| Parametr | Specyfikacje | Jednostka | Komentarz | ||
| Min | Maks | ||||
| Kanał wejściowy | 1 | ||||
| Kanał wyjściowy | 96 | 80, 96 dostępnych kanałów | |||
| Odstępy między kanałami | 50 | GHz | |||
| Przepustowość 1dB |
0.18 |
nm | Typ Gaussa | ||
| Przepustowość 3dB |
0,28 |
nm | |||
| IL | 7 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| IL UNI. | 1 | dB | |||
| Marszczyć | 0,7 | dB | Zmienność strat w pasmie przepustowym ITU | ||
| PDL | 0.5 | dB | Maks.wartość w pasmie przepustowym ITU | ||
| Sąsiedni przesłuch | 22 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| Nieprzylegające przesłuchy | 27 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| Total Crosstalk | 20 | dB | Skumulowany przesłuch wszystkich innych kanałów | ||
| Utrata zwrotu | 40 | dB | |||
| Maksymalna ciągła moc optyczna | 250 | mW | Maksymalna wejściowa moc optyczna | ||
| Dyspersja chromatyczna (CD) | -20 | +20 | ps / nm | ||
| PMD | 0.5 | ps | |||
W porównaniu z tradycyjną technologią TFF, moduł GEZHI AAWG DWDM posiada następujące niezastąpione i oczywiste zalety:
50Ghz 80-kanałowe pasywne atermiczne kraty falowodowe Moduły DWDM charakteryzują się stabilnością termiczną i poprawioną dokładnością ITU-Grid, której wymaga ITU-G694.1 przy szerszej przepustowości transmisji, dzięki czemu może być stosowany w obszarach wysokiej klasy, takich jak długodystansowe / Metro DWDM optyczny system komunikacji.
Lepsza funkcja PMD (<0,5 ps) umożliwia spełnienie wymagań systemu transmisji 40G / 100G DWDM i tolerancji PMD systemu o dużej szybkości.
50 Ghz 80 kanałów Pasywna krata falowodowa z siatką atermiczną Moduły DWDM nie wymagają zewnętrznego sterowania obwodem.Jako produkt czysto pasywny, może wykorzystywać technologię samokompensacji do sterowania samoadaptacją dla temperatury zewnętrznej.
50 Ghz 80 kanałów Pasywne atermiczne kraty falowodowe z siatką Moduły DWDM
Rozwiązanie
Zdjęcie pakietu
