| Brand Name: | GEZHI or OEM |
| Numer modelu: | 96-kanałowy moduł demultipleksera AWG DWDM |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |

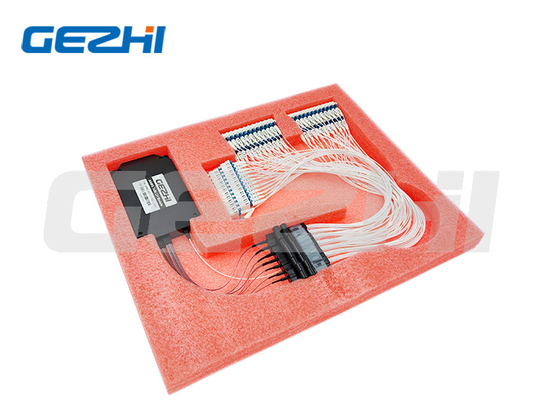

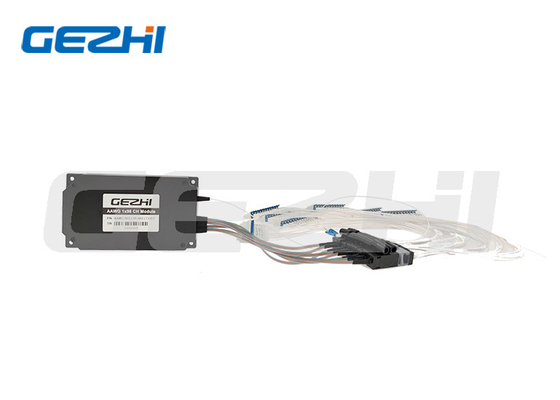

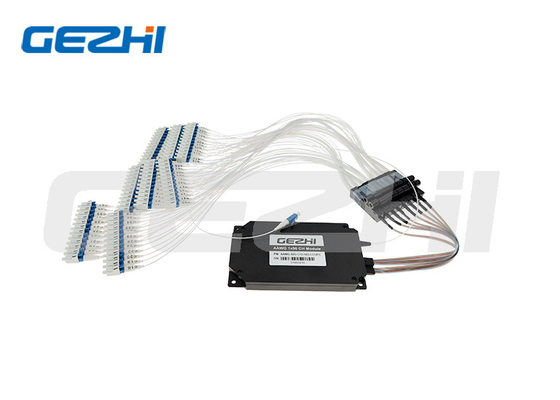

96-kanałowy moduł AAWG, atermiczna siatka falowodowa do sieci DWDM
Przegląd produktów
Athermal AWG (AAWG) mają równoważną wydajność do standardowej Thermal AWG (TAWG), ale nie wymagają zasilania elektrycznego do stabilizacji.Mogą być używane jako bezpośrednie zamienniki filtrów cienkowarstwowych (moduł DWDM typu filtra) w przypadkach, w których nie jest dostępne zasilanie, odpowiednie również do zastosowań zewnętrznych w temperaturach od -30 do + 70 stopni w sieciach dostępowych. Athermal AWG (AAWG) firmy Gezhi Photonics zapewnia doskonałe wydajność optyczna, wysoka niezawodność, łatwość obsługi światłowodów i energooszczędne rozwiązanie w kompaktowej obudowie.
Cechy
Niski PDL
Niska dyspersja chromatyczna
Niska strata wtrąceniowa
Kwalifikacja Telcordia GR-1221-Core
Funkcjonalność MUX/DEMUX
Konstrukcja atermiczna, energia elektryczna nie jest wymagana
Kompaktowy pakiet
Numer wielokanałowy
Aplikacje
Optyczne multipleksowanie dodaj/upuść
Trasowanie długości fal
Transmisja DWDM
Parametry techniczne
| Parametr | jednostka | Płaski wierzch | Gaussa | Płaski wierzch | Gaussa |
| Liczba kanałów | 16/32/40/48 | 80/88/96 | |||
| Rozstaw kanałów | Ghz | 50 | 50 | ||
| Częstotliwość kanału | Cz | Niebieski pas = 1528,773~1547,316 | Pasmo C=1526,827~1564,679 | ||
| Czerwony pasek=1545,720~1564,679 | |||||
| Dokładność długości fali | nm | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
| Przepustowość 1 dB | nm | >0,18 | >0,12 | >0,18 | >0,12 |
| Przepustowość 3dB | nm | >0,28 | >0,20 | >0,28 | >0,20 |
| Utrata wtrąceniowa (pasmo przepustowe) | dB | <4,5 | <3,7 | <5,5 | <4,5 |
| Przesłuch sąsiedniego kanału | dB | >27 | >27 | ||
| Przesłuch kanału niesąsiadującego | dB | >30 | >30 | ||
| Całkowity przesłuch | dB | >24 | >24 | ||
| Jednorodność strat wtrąceniowych | dB | <1.2 | <1,5 | ||
| Utrata polaryzacji | dB | <0,5 | <0,5 | <0,5 | <0,5 |
| Strata zwrotu | dB | >40 | |||
| Dyspersja | ps/nm | ±10 | |||
| Temperatura robocza | ºC | -20~70 | |||
| Rozmiar (długość * szerokość * wysokość) | mm | 120*70*12,3 | 130*90*11,3 | ||
|
|
