| Brand Name: | GEZHI or OEM |
| Numer modelu: | 40-kanałowy moduł AAWG |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |

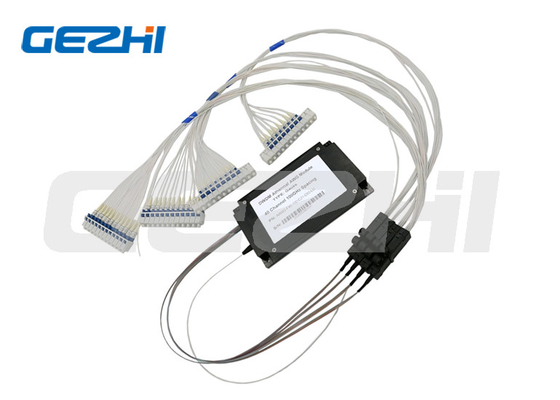

Flat top/Filtr gaussowski 40-kanałowy moduł AAWG 40-kanałowy moduł atermiczny AWG 100 GHz
Opis produktu
Montowane w stojaku 40-kanałowe obudowy multiplekserów DWDM (Mux) i demultiplekserów (DeMux) Gezhi Photonics zapewniają doskonałe rozwiązanie w zakresie oszczędności infrastruktury poprzez agregację 40 różnych długości fal w jednym włóknie.Te produkty 1U są przezroczyste dla protokołu.Wszystkie 40 kanałów pracuje w paśmie C z odstępem 100 GHz między kanałami przy użyciu wysokiej jakości technologii Gaussa AWG.
Aplikacje
Sieci metra
Centrum danych
Dostęp do sieci
Aplikacje telewizji kablowej
Sieć WDM
Telekomunikacja
Cechy
Wysoka izolacja Niskie tłumienie wtrąceniowe Podwójne zasilanie Może być zarządzane przez konsolę i NMS Ścieżka optyczna bez Expoxy Niski całkowity zintegrowany przesłuch Doskonała stabilność i niezawodność Doskonała dokładność i stabilność długości fali Konstrukcja atermiczna
Specyfikacje
|
Parametr
|
Wartość
|
|
Liczba kanałów
|
40
|
|
Odstęp między kanałami
|
100GHz
|
|
Operacyjna długość fali
|
Pasmo C
|
|
Częstotliwość pasma przepustowego
|
±0,1 nm
|
|
Dokładność długości fali
|
±50pm
|
|
Strata wtrąceniowa
|
<6,0dB
|
|
Spójność strat wtrąceniowych
|
<1,2dB
|
|
Płaskość strat wtrąceniowych
|
<0,5dB
|
|
Pasmo przepustowe 0,5dB
|
>0,2 nm
|
|
Pasmo przepustowe 1dB
|
>0,4 nm
|
|
Pasmo przepustowe 3dB
|
>0,6 nm
|
|
Pasmo przepustowe 20dB
|
<1,2 nm
|
|
Izolacja sąsiednich kanałów
|
≥25 dB
|
|
Izolacja kanałów niesąsiadujących
|
≥30dB
|
|
Całkowity przesłuch
|
22dB
|
|
Strata zwrotu
|
≥40dB
|
|
Utrata zależna od polaryzacji
|
<0,5 ps
|
|
Dyspersja trybu polaryzacji
|
<0,5 ps
|
|
Maksymalna moc optyczna obciążenia
|
24dBm
|
|
Zakres monitorowania mocy optycznej
|
-35dBm ~ +23dBm
|
|
Formularz złącza
|
LC/UPC
|
|
temperatura robocza
|
-10~+65℃
|
|
Wilgotność względna
|
95%
|
|
Wymiary
|
19-calowy stojak 1U (440 x 220 x 44 mm)
|
|
|
