| Brand Name: | GEZHI or OEM |
| Numer modelu: | 40CH AAWG |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T / T, Western Union |

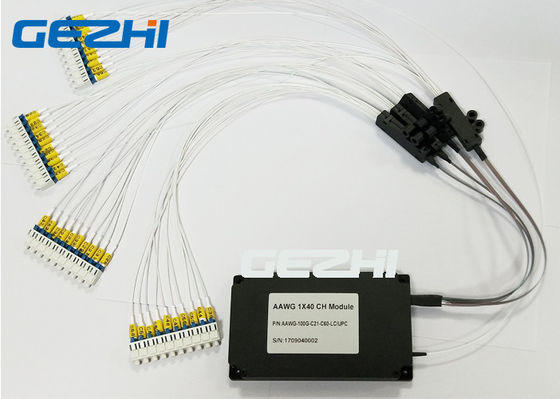

Moduł 1x40 CH AAWG DWDM Mux i długość fali Demux C21 ~ C60
40-kanałowy moduł AAWG firmy Gezhi oferuje rozwiązanie WDM o bardzo niskiej stratności (3,5 dB) i wysokiej izolacji kanałów dla centrów danych i aplikacji metra.Ten prosty system typu plug-and-play integruje innowacyjny multiplekser 100GHZ Athermal Arrayed Waveguide Grating (AWG) i de-multiplekser skonfigurowany dla kanałów ITU Grid od 21 do 60.
cechy
Bardzo niskie straty wtrąceniowe dla zwiększonej odległości i wydajności
Wysoka izolacja kanału dla zwiększenia niezawodności
Wszystkie szybkości transmisji danych i protokoły od T1 do 100 Gb / s
Brak zapotrzebowania na energię elektryczną
GR-1221-COREUNC i Telecordia TR-NWT-000468 niezawodność
Aplikacje
Optyczne przetwarzanie sygnału
Selektywne trasowanie według długości fali
Transmisja WDM
ADM oparty na WDM
Sieć metra i długodystansowa
Specyfikacja
| Parametr | Specyfikacje | Jednostka | Komentarz | ||
| Min | Maks | ||||
| Kanał wejściowy | 1 | ||||
| Kanał wyjściowy | 40 | Dostępnych jest 32, 48 kanałów | |||
| Odstępy między kanałami | 100 | GHz | |||
| Referencyjne pasmo przenoszenia | -12,5 | 12.5 | GHz | ||
| Dokładność długości fali | -50 | 50 | po południu | Względem sieci ITU | |
| Przepustowość 1dB |
0,2 (G) 0,4 (F) | nm | G-Gaussion Typ F-Flat top Typ
| ||
| Przepustowość 3dB |
0,4 (G) 0,6 (F) | nm | |||
| IL | 6 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| IL UNI. | 1 | dB | |||
| Marszczyć | 0,7 | dB | Zmienność strat w pasmie przepustowym ITU | ||
| PDL | 0.5 | dB | Maks.wartość w pasmie przepustowym ITU | ||
| Sąsiedni przesłuch | 25 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| Nieprzylegające przesłuchy | 30 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| Total Crosstalk | 22 | dB | Skumulowany przesłuch wszystkich innych kanałów | ||
| Utrata zwrotu | 40 | dB | |||
| Maksymalna ciągła moc optyczna | 250 | mW | Maksymalna wejściowa moc optyczna | ||
| Dyspersja chromatyczna (CD) | -20 | +20 | ps / nm | ||
| PMD | 0.5 | ps | |||
Zdjęcie pakietu
|
|
