| Brand Name: | GEZHI or OEM |
| Numer modelu: | 60CH AAWG |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T / T, Western Union |
Pojedyncze włókno 50Ghz 60-kanałowy atermiczny moduł AWG DWDM do montażu w szafie
60-kanałowy moduł Mux Demux Athermal AWG DWDM firmy GEZHI to samodzielny pasywny moduł optyczny o niskiej stratności, wysokiej gęstości.Oparty jest na atermalnej technologii AWG z pasmami przepustowymi w kształcie Gaussa.Zapewniając dostęp do 60 kanałów z odstępami 50GHz w pakiecie 1U, urządzenie to maksymalizuje pojemność pasma C.W połączeniu z transponderami i wzmacniaczami, 60-kanałowy demultiplekser AWG DWDM obsługuje szeroką gamę architektur, od prostych konfiguracji punkt-punkt do wzmacnianych konfiguracji pierścieniowych.
cechy
Brak zapotrzebowania na energię elektryczną
Wysoka izolacja kanału dla zwiększenia niezawodności
Bardzo niskie straty wtrąceniowe dla zwiększonej odległości i wydajności
GR-1221-COREUNC i Telecordia TR-NWT-000468 niezawodność
Aplikacje
Selektywne trasowanie według długości fali
ADM oparty na WDM
Sieć metra i długodystansowa
Transmisja WDM
Optyczne przetwarzanie sygnału
Specyfikacja
| Parametr | Specyfikacje | Jednostka | Komentarz | ||
| Min | Maks | ||||
| Kanał wejściowy | 1 | ||||
| Kanał wyjściowy | 60 | 80, 96 dostępnych kanałów | |||
| Odstępy między kanałami | 50 | GHz | |||
| Przepustowość 1dB |
0.18 |
nm | Typ Gaussa | ||
| Przepustowość 3dB |
0,28 |
nm | |||
| IL | 6 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| IL UNI. | 1 | dB | |||
| Marszczyć | 0,7 | dB | Zmienność strat w pasmie przepustowym ITU | ||
| PDL | 0.5 | dB | Maks.wartość w pasmie przepustowym ITU | ||
| Sąsiedni przesłuch | 22 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| Nieprzylegające przesłuchy | 27 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| Total Crosstalk | 20 | dB | Skumulowany przesłuch wszystkich innych kanałów | ||
| Utrata zwrotu | 40 | dB | |||
| Maksymalna ciągła moc optyczna | 250 | mW | Maksymalna wejściowa moc optyczna | ||
| Dyspersja chromatyczna (CD) | -20 | +20 | ps / nm | ||
| PMD | 0.5 | ps | |||

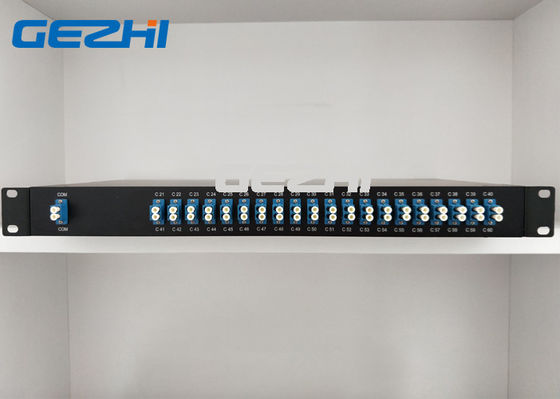

Zdjęcie pakietu
|
|
