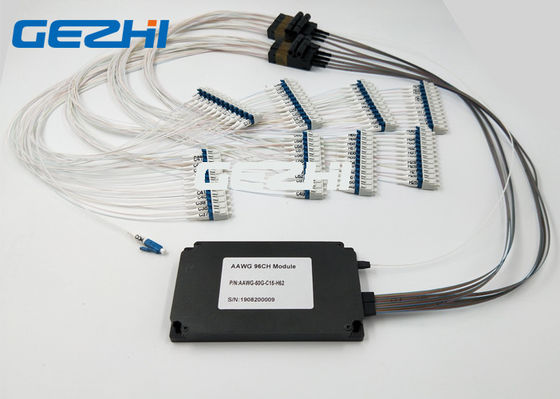

Złącze LC PC C15 50Ghz 96-kanałowy moduł AAWG DWDM

Name: Złącze LC PC C15 50Ghz 96-kanałowy moduł AAWG DWDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 96-kanałowy AWG
Price: 98.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Numer modelu:	96-kanałowy AWG
MOQ:	1 szt
Cena £:	negocjowalne
Delivery Time:	5-8 dni roboczych
Payment Terms:	T / T, Western Union

Szczegółowe informacje

Product Description

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE RoHS ,ISO9001

Nazwa produktu:

Moduł AAWG

Długość fali:

50 GHz C15 ~ H62

Kanał:

96 kanałów

Złącze:

Złącze LC / PC

Pakiet:

Pudełko

Podanie:

Sieć dostępu

Szczegóły pakowania:

Papierowe pudełko

Możliwość Supply:

100000 kanałów na miesiąc

Podkreślić:

96-kanałowy moduł Athermal AWG

96-kanałowy AAWG Mux Demux

96-kanałowy AWG

Product Description

96-kanałowy moduł AAWG DWDM 50Ghz C15 ~ H62 Mutiplexer lub Demultiplekser

Moduł GEZHI AAWG DWDM oparty na krzemionce na technologii krzemowej, jest przeznaczony do zastosowań z odstępami międzykanałowymi ITU, w których nie jest wymagana energia elektryczna.Ten moduł AAWG DWDM działa w odstępach 50GHz ITU Grid DWDM o długościach od C15 do H62 łącznie 96 kanałów.Niski koszt i wysoka wydajność sprawiają, że jest to idealne rozwiązanie do zastosowań metra i długodystansowych DWDM.AAWG DWDM może być używany do zastąpienia tradycyjnych produktów TFF (filtr cienkowarstwowy) DWDM w przypadkach, gdy nie jest dostępne zasilanie.96-kanałowy 50Ghz AAWG DWDM może być użyty do zastąpienia tradycyjnych produktów TFF (filtr cienkowarstwowy) DWDM w przypadkach, gdy nie jest dostępne zasilanie.

GEZHI 96ch AAWG Mux Demux to skalowalny, niezależny pasywny moduł optyczny o dużej gęstości, który doskonale nadaje się do transportu usług PDH, SONET / SDH, ETHERNET w optycznych sieciach metra i dostępowych.

cechy
Oparty na a-atermalnej technologii AWG z pasmami przepustowymi w kształcie Gaussa
Innowacyjne wykonanie dla maksymalnej wydajności przy wysokim stopniu ochrony
Wysoka pojemność dla aplikacji wymagających dużej ilości danych
Wysoka izolacja kanału
Wysoka stabilność i niezawodność
Pasmo szerokoprzepustowe
Niskie straty wtrąceniowe

Aplikacje
Sieci metra
Centrum danych
Dostęp do sieci
Aplikacje CATV
Sieć WDM
Telekomunikacja

Specyfikacja

Parametr	Specyfikacje			Jednostka	Komentarz
Parametr	Min	Maks		Jednostka	Komentarz
Kanał wejściowy	1
Kanał wyjściowy	96				80, 96 dostępnych kanałów
Odstępy między kanałami	50			GHz
Przepustowość 1dB	0.18			nm	Typ Gaussa
Przepustowość 3dB	0,28			nm	Typ Gaussa
IL			7	dB	Najgorszy przypadek w paśmie przepustowym ITU
IL UNI.			1	dB
Marszczyć			0,7	dB	Zmienność strat w pasmie przepustowym ITU
PDL			0.5	dB	Maks.wartość w pasmie przepustowym ITU
Sąsiedni przesłuch	22			dB	Najgorszy przypadek w paśmie przepustowym ITU
Nieprzylegające przesłuchy	27			dB	Najgorszy przypadek w paśmie przepustowym ITU
Total Crosstalk	20			dB	Skumulowany przesłuch wszystkich innych kanałów
Utrata zwrotu	40			dB
Maksymalna ciągła moc optyczna			250	mW	Maksymalna wejściowa moc optyczna
Dyspersja chromatyczna (CD)	-20		+20	ps / nm
PMD			0.5	ps

Schemat transmisji sygnału optycznego

Zdjęcie pakietu
