| Brand Name: | GEZHI or OEM |
| Numer modelu: | 96-kanałowy AWG |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T / T, Western Union |

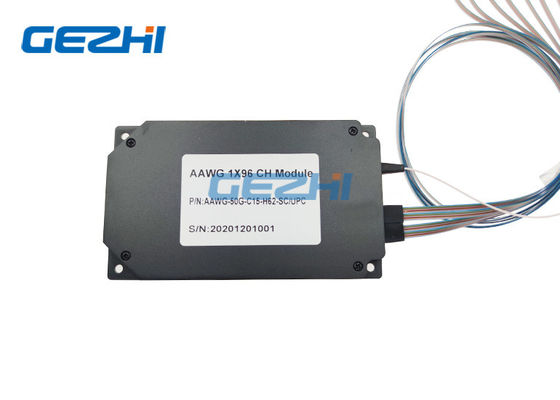

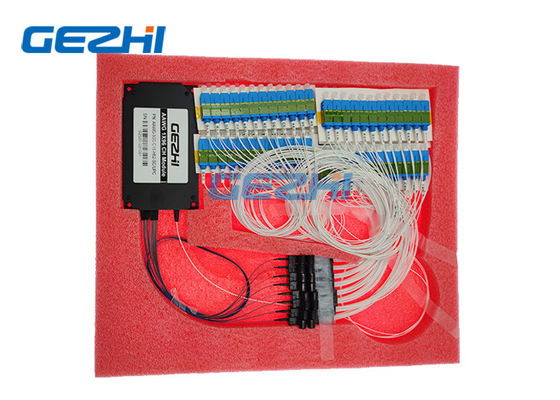

Moduł L-Band 96 kanałów 50Ghz Athermal AWG DWDM
Moduł AAWG firmy GEZHI Photonics Co., Ltd jest głównym składnikiem bloków multipleksera / demultipleksera sprzętu DWDM.AAWG umożliwia pracę w szerokim zakresie temperatur.Moduł AAWG firmy GEZHI jest urządzeniem całkowicie pasywnym dzięki kompensacji rozszerzalności cieplnej chipa.Moduł nie zawiera elementów systemu, które żądają zasilania elektrycznego.
Moduł AAWG przeznaczony jest do multipleksowania lub demultipleksowania sygnału optycznego w paśmie 1525-1565 nm (pasmo C), konfiguracje urządzenia wykorzystujące od 40 do 96 kanałów z krokiem 100 lub 50 GHz.Dostępna jest niestandardowa specyfikacja, taka jak pasmo L itp.
funkcje
Wysoka stabilność i niezawodność
Pasmo szerokoprzepustowe
Niskie straty wtrąceniowe
Wysoka izolacja kanału
Wysoka pojemność dla aplikacji wymagających dużej ilości danych
Oparty na a-atermalnej technologii AWG z pasmami przepustowymi w kształcie Gaussa
Innowacyjne wykonanie zapewniające maksymalną wydajność przy wysokim stopniu ochrony
Aplikacje
Centrum danych
Sieć WDM
Telekomunikacja
Sieci metra
Aplikacje CATV
Dostęp do sieci
Specyfikacja
| Parametr | Specyfikacje | Jednostka | Komentarz | ||
| Min | Maks | ||||
| Kanał wejściowy | 1 | ||||
| Kanał wyjściowy | 96 | Dostępnych jest 80, 96 kanałów | |||
| Odstępy między kanałami | 50 | GHz | |||
| Przepustowość 1dB |
0.18 |
nm | Typ Gaussa | ||
| Przepustowość 3dB |
0,28 |
nm | |||
| IL | 7 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| IL UNI. | 1 | dB | |||
| Marszczyć | 0,7 | dB | Zmienność strat w pasmie przepustowym ITU | ||
| PDL | 0.5 | dB | Maks.wartość w pasmie przepustowym ITU | ||
| Sąsiedni przesłuch | 22 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| Nieprzylegające przesłuchy | 27 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| Total Crosstalk | 20 | dB | Skumulowany przesłuch wszystkich innych kanałów | ||
| Utrata zwrotu | 40 | dB | |||
| Maksymalna ciągła moc optyczna | 250 | mW | Maksymalna wejściowa moc optyczna | ||
| Dyspersja chromatyczna (CD) | -20 | +20 | ps / nm | ||
| PMD | 0.5 | ps | |||
Schemat transmisji sygnału optycznego
|
|
