| Brand Name: | GEZHI or OEM |
| Numer modelu: | 1x96 AAWG |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T / T, Western Union |

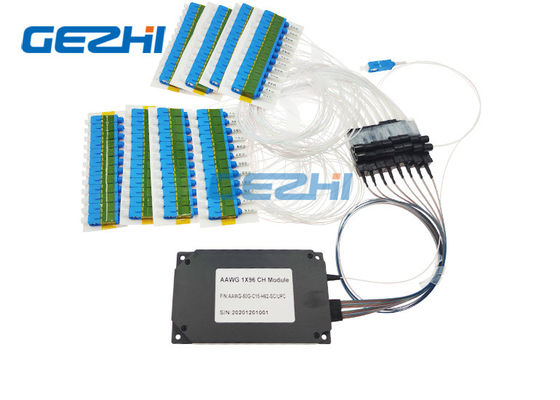

Niskie straty wtrąceniowe Moduły 1x96 Athermal AWG DWDM
Multi / demultiplekser o długości fali z siatką falowodową (AWG) łączy i rozdziela sygnały optyczne o różnych długościach fal do wykorzystania w systemie WDM.Athermal AWG 50 GHz, który osiąga wysoką wydajność dzięki zoptymalizowanej konstrukcji i precyzyjnemu wykonaniu.Dostępne jest do 96 kanałów dla całego pasma C z płaskim filtrem.Dostępna jest niestandardowa specyfikacja, taka jak pasmo L itp.
Moduł AAWG firmy GEZHI Photonics Co., Ltd jest głównym składnikiem bloków multipleksera / demultipleksera sprzętu DWDM.AAWG umożliwia pracę w szerokim zakresie temperatur.Moduł AAWG firmy GEZHI jest urządzeniem całkowicie pasywnym dzięki kompensacji rozszerzalności cieplnej chipa.Moduł nie zawiera elementów systemu, które żądają zasilania elektrycznego.
funkcje
Niskie straty wtrąceniowe
Wysoka izolacja kanału
Wysoka stabilność i niezawodność
Pasmo szerokoprzepustowe
Wysoka pojemność dla aplikacji wymagających dużej ilości danych
Oparty na a-atermalnej technologii AWG z pasmami przepustowymi w kształcie Gaussa
Aplikacje
Sieci metra
Centrum danych
Sieć WDM
Aplikacje CATV
Telekomunikacja
Dostęp do sieci
Specyfikacja
| Parametr | Specyfikacje | Jednostka | Komentarz | ||
| Min | Maks | ||||
| Kanał wejściowy | 1 | ||||
| Kanał wyjściowy | 96 | Dostępnych jest 80, 96 kanałów | |||
| Odstępy między kanałami | 50 | GHz | |||
| Przepustowość 1dB |
0.18 |
nm | Typ Gaussa | ||
| Przepustowość 3dB |
0,28 |
nm | |||
| IL | 7 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| IL UNI. | 1 | dB | |||
| Marszczyć | 0,7 | dB | Zmienność strat w pasmie przepustowym ITU | ||
| PDL | 0.5 | dB | Maks.wartość w pasmie przepustowym ITU | ||
| Sąsiedni przesłuch | 22 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| Nieprzylegające przesłuchy | 27 | dB | Najgorszy przypadek w paśmie przepustowym ITU | ||
| Total Crosstalk | 20 | dB | Skumulowany przesłuch wszystkich innych kanałów | ||
| Utrata zwrotu | 40 | dB | |||
| Maksymalna ciągła moc optyczna | 250 | mW | Maksymalna wejściowa moc optyczna | ||
| Dyspersja chromatyczna (CD) | -20 | +20 | ps / nm | ||
| PMD | 0.5 | ps | |||
Schemat transmisji sygnału optycznego
Szczegóły zamówienia
| AAWG | XX | X | XX | XXX | XX | XX | XX |
| Rozstaw | Frytkowy rodzaj | Numer kanału | 1 kanał | Długość włókna wejściowego | Długość włókna wyjściowego | Złącze wejścia / wyjścia | |
| Athermal AWG |
05 = 50 GHz 10 = 100 GHz 20 = 200 GHz |
F = z płaskim dachem G = Gaussa |
32 = 32CH 40 = 40CH 48 = 48CH 80 = 80CH 96 = 96 kanałów XX = Określ |
C14 = C14 ... ... H25 = H25 ... ... H60 = H60 ... ... XXX = Określ |
05 = 0,5 m 10 = 1,0 m 15 = 1,5 m 20 = 2,0 m 25 = 2,5 m XX = Określ |
05 = 0,5 m 10 = 1,0 m 15 = 1,5 m 20 = 2,0 m 25 = 2,5 m XX = Określ |
0 = brak LP = LC / PC LA = LC / APC SP = SC / PC SA = SC / APC FP = FC / PC FA = FC / APC X = Określ |
|
|
| Brand Name: | GEZHI or OEM |
| Numer modelu: | 1x96 AAWG |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |

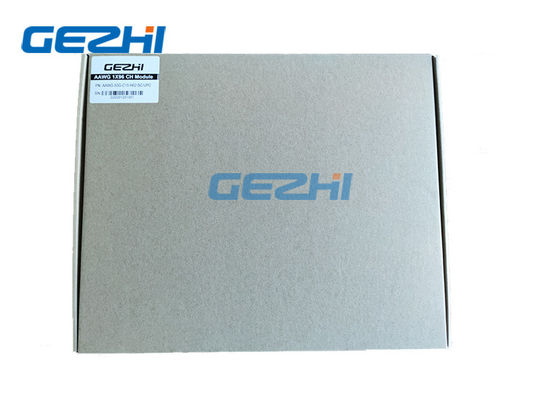

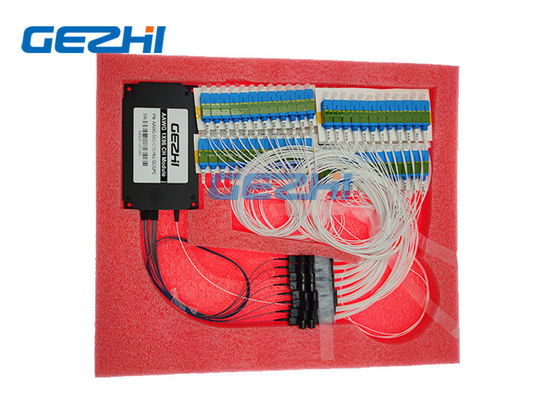

| Szczegóły opakowania: | Papierowe pudełko |
