| Brand Name: | GEZHI or OEM |
| Numer modelu: | GZ-ADE200x |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Delivery Time: | 5-8 dni roboczych |
| Payment Terms: | T/T, Western Union |
Przegląd produktu modułu AAWG DWDM

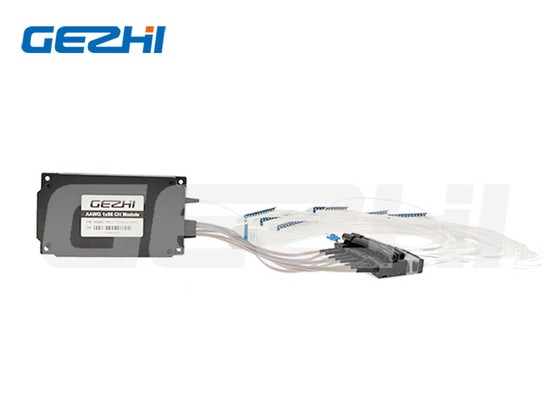

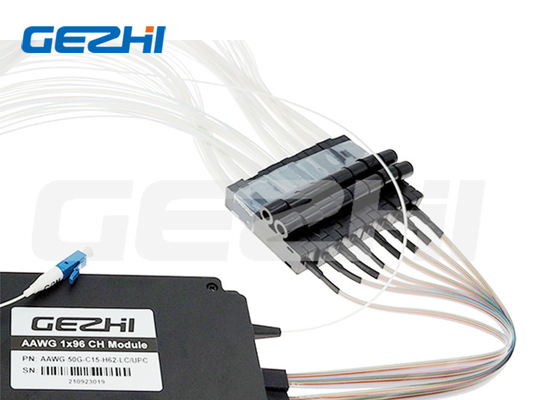

80 kanałowy moduł DWDM Gaussion AAWG Mux / Demux dla centrum danych
Gaussion AAWG Mux / Demux moduł 80CH moduł DWDM
GEZHI Gaussion AAWG mux / demux oparty na technologii krzemu na krzemu, jest przeznaczony do zastosowań ITU w zakresie odległości między kanałami, w których nie jest wymagana moc elektryczna.Ten moduł AAWG DWDM działa na częstotliwości 50 GHz, rozmieszczając długości fal DWDM sieci ITU w sumie 80 kanałówNiskie koszty i wysoka wydajność sprawiają, że jest to idealne rozwiązanie dla zastosowań DWDM metra i dalekiego zasięgu.96CH 50Ghz AAWG DWDM może być używany do zastąpienia tradycyjnych produktów DWDM TFF (filtr z cienkim filmem) w przypadkach, gdy nie ma dostępnej mocy.
Cechy i zastosowaniaModuł AAWG DWDM
|
Cechy Wysoka izolacja kanału
|
Wnioski Sieci metra
|
SpecyfikacjeModuł AAWG DWDM
| Parametry | Jednostka | Moduł AAWG | ||||||||||
| Kanał | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| Odległość między kanałami | GHz | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| Rodzaj układu | - Tak. | Typ gaussowski | Rodzaj płaskiej czubki | |||||||||
| 1dB szerokości pasma kanału | nm | > 0.2 | > 0.2 | > 0.2 | > 0.18 | > 0.18 | > 0.38 | > 0.38 | > 0.38 | > 0.18 | > 0.18 | |
| Przepustowość kanału 3dB | nm | > 0.4 | > 0.4 | > 0.4 | > 0.28 | > 0.28 | > 0.58 | > 0.58 | > 0.58 | > 0.28 | > 0.28 | |
| Utrata wstawienia | dB | < 4.5 | < 4.5 | < 4.5 | < 6.5 | < 6.5 | < 5.5 | < 5.5 | < 5.5 | < 7.0 | < 7.0 | |
| Przyległy dźwięk krzyżowy | dB | > 25 | > 25 | > 25 | > 22 | > 22 | > 25 | > 25 | > 25 | > 22 | > 22 | |
| Nieprzyległy dźwięk krzyżowy | dB | > 30 | > 30 | > 30 | >27 | >27 | > 30 | > 30 | > 30 | >27 | >27 | |
| Całkowity dźwięk krzyżowy | dB | > 22 | > 22 | > 22 | > 20 | > 20 | > 22 | > 22 | > 22 | > 20 | > 20 | |
| Strata zwrotu | dB | > 40 | ||||||||||
| Ripple | dB | < 0.7 | ||||||||||
| PDL | dB | < 0.5 | ||||||||||
| PMD | ps | < 0.5 | ||||||||||
| Rozproszenie chromatyczne | Ps/nm | ± 20 | ||||||||||
| Temperatura pracy | °C | -5~+65 | ||||||||||
| Temperatura przechowywania | °C | -40~+85 | ||||||||||
Informacje dotyczące zamówienia modułu AAWG DWDM
| AAWG | Kanał | Konfiguracja | Typ AWG | Pakiet | COM Długość włókna |
Taśma/Fan-out Długość włókna |
Złącze |
|
050G 100G 200G |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S=określić |
S = pojedyncze włókno D=Włókno podwójne
|
F=Płaskowy G=Gauss |
B=metalowa skrzynia R = 19 ‰ 1 U Rackmount S=określić |
05=0,5 m 10=1,0m S=określić |
0505=0,5m/0,5m 1010=1,0m/1,0m |
00 = żaden LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=określić |

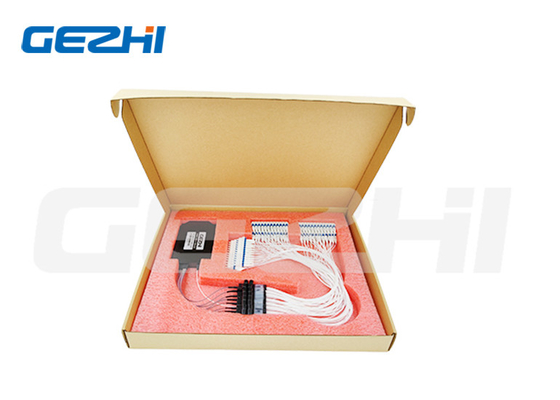

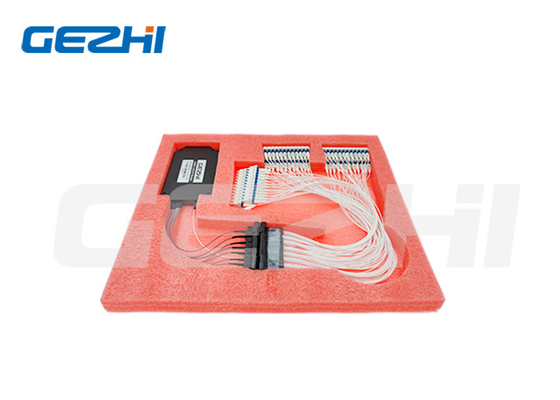

Wielkość opakowania metalowego pudełka
|
|
