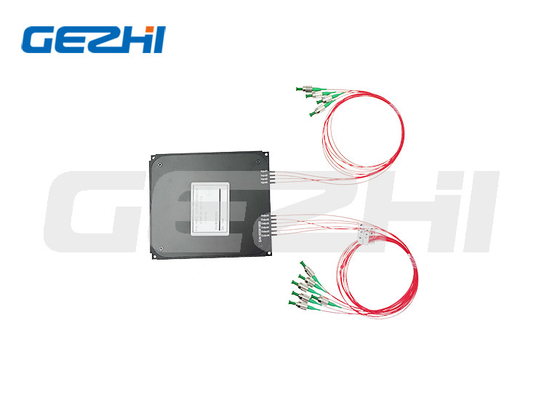

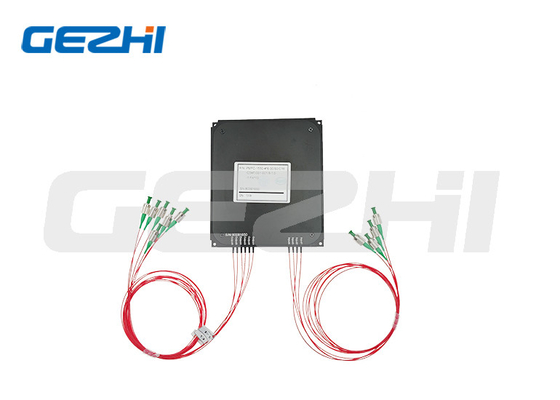

Wysoka stabilność / niezawodność Filtr utrzymujący polaryzację DWDM dla sieci DWDM

Name: Wysoka stabilność / niezawodność Filtr utrzymujący polaryzację DWDM dla sieci DWDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PM DWDM
Price: 52.00 USD
Availability: InStock

Nazwa marki:	GEZHI or OEM
Numer modelu:	PM DWDM
MOQ:	1 szt
Cena £:	negocjowalne
Warunki płatności:	T/T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE RoHS,ISO9001

Długość fali:

1379/1397/1550/1626 nm

Typ linii:

Pojedyncze włókno

Aplikacja:

Sieć WDM

Złącze:

FC/APC

Szczegóły pakowania:

Papierowe pudełko

Możliwość Supply:

5000 sztuk miesięcznie

Podkreślić:

Filtr utrzymujący polaryzację DWDM

FC APC PM DWDM

Opis produktu

Wysoka stabilność i niezawodność Polaryzacja Utrzymanie DWDM dla sieci DWDM

OPIS

Filtr utrzymujący polaryzację DWDM charakteryzuje się niskim IL, wysokimi stratami odbiciowymi, wysokim współczynnikiem ekstynkcji oraz doskonałą stabilnością środowiskową i niezawodnością.Są idealne do wzmacniaczy światłowodowych utrzymujących polaryzację, sieci DWDM oraz szybkich systemów komunikacyjnych i aplikacji oprzyrządowania.

Cechy
Niska strata wtrąceniowa
Wysoki współczynnik ekstynkcji
Wysoka izolacja kanałów
Wysoka stabilność i niezawodność

Aplikacje
Kanały dodają / upuszczają
Sieć DWDM
Wzmacniacz światłowodowy
System światłowodowy

Dane techniczne

Parametry		Jednostka	Wartości
Numer kanału		/	4CH		8CH		16CH
Środkowa długość fali		nm	Siatka ITU
Odstęp między kanałami		GHz	50 GHz;100 GHz;200 GHz
Pasmo przenoszenia kanału (@-0,5dB)		nm	50 GHz: >0,1;100 GHz: >0,22;200 GHz: >0,5
Strata wtrąceniowa		dB	≤2,0	≤3,2		≤5,0
Izolacja	Przylegający	dB	≥25
	Nieprzylegający	dB	≥35
Współczynnik ekstynkcji		dB	≥18
Strata zwrotu		dB	≥50
Stabilność termiczna długości fali		nm/℃	≤0,003
Stabilność termiczna strat wtrąceniowych		dB/℃	≤0,005
Obsługa maksymalnej mocy (CW)		W	0,3, 1 lub 2
Obciążenie rozciągające		N	≤5
temperatura robocza		℃	-5~+75
Temperatura przechowywania		℃	-40~+85
Wymiar opakowania		mm	100x80x10		100x80x10		120x80x18

Uwaga: 1. Powyższe specyfikacje dotyczą urządzenia bez złącza. Jeśli ze złączem, IL będzie o 0,3 dB wyższe, straty odbiciowe zmniejszą się o 5 dB, a współczynnik tłumienia zmniejszy się o 2 dB.

2. W przypadku zastosowań o dużej mocy > 10 W użyjemy zestawu radiatora

3. W przypadku stosowania impulsów prosimy o poinformowanie nas o energii impulsu i mocy szczytowej.

Informacje dotyczące zamawiania PMDWDM

①Rozmieszczanie kanałów	050=50 GHz;100=100 GHz;200=200 GHz
②Numer kanału;	04=1x4;08=1x8;16=1x16
③Długość fali pierwszego kanału:	C21=1560,61 nm;C23=1558,98nm;S=Określ
④Długość fali ostatniego kanału:	C21=1560,61 nm;C23=1558,98nm;S=Określ
⑤Oś robocza:	B = praca w obu osiach;F=wolna oś działa, szybka oś zablokowana
⑥Typ włókna:	PM1550;S=Określ
⑦Obsługa zasilania:	0L=0,3W;01=1W;02=2W
⑧ Wymiary opakowania:	A1=100x80x10mm;A2=120x80x18mm;S=Określ
⑨Typ warkocza:	00=nieosłonięte włókno;09 = 900um luźna rurka
⑩Długość włókna:	08=0,8m;10=1m;S=Określ
⑪Typ złącza:	FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Określ
