| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | PMMVOA- |
| MOQ: | 1 szt |
| Cena £: | US$188-US$688 |
| Czas dostawy: | 2-3 tygodnie |
| Warunki płatności: | T/T |

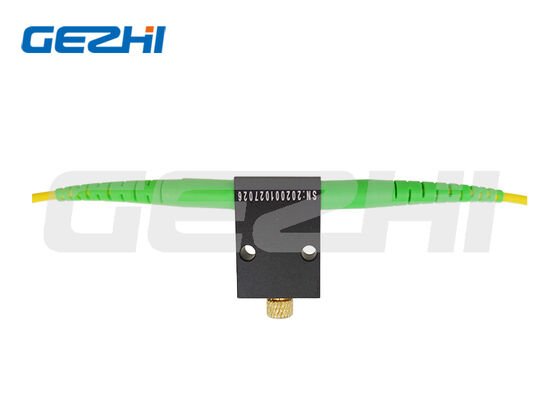

Ręczny zmienny tłumik optyczny PM (PM VOA) firmy Gezhi Photonics obejmuje szeroki zakres długości fal od 532 nm do 2050 nm, zbudowany z wykorzystaniem włókna PM typu panda. Jest to precyzyjny, ręcznie regulowany tłumik światłowodowy zaprojektowany do dokładnej kontroli tłumienia mocy optycznej. Dzięki ultra-niskim stratom wtrąceniowym, szerokiemu zakresowi regulacji tłumienia i doskonałemu współczynnikowi tłumienia polaryzacji, ten ręczny PM VOA jest szeroko stosowany w platformach testowania komunikacji optycznej i systemach pomiarowych w laboratoriach fotonicznych.
| Parametr | Wartość specyfikacji |
|---|---|
| Pokryta centralna długość fali | 532, 633, 780, 850, 980, 1064, 1310, 1550, 2000, 2050 nm |
| Szerokość pasma roboczego | ± 20 nm / ± 40 nm (zależy od pasma falowego) |
| Zakres regulacji tłumienia | 0,6 ~ 60 dB / 0,8 ~ 60 dB |
| Maksymalne straty wtrąceniowe gołego światłowodu | 0,6 dB / 0,8 dB; wersja ze złączem IL +0,3 dB |
| Minimalny współczynnik tłumienia @ 23 °C | 18 dB / 20 dB; wersja ze złączem ER -2 dB |
| Minimalne straty powrotne | ≥ 50 dB; wersja ze złączem RL -5 dB |
| Precyzja regulacji | 0,02 dB |
| Maksymalna moc obsługiwana | 500 mW |
| Wewnętrzny typ światłowodu | Włókno PM typu panda |
| Temperatura pracy | 0 ~ +70 °C |
| Temperatura przechowywania | -40 ~ +85 °C |

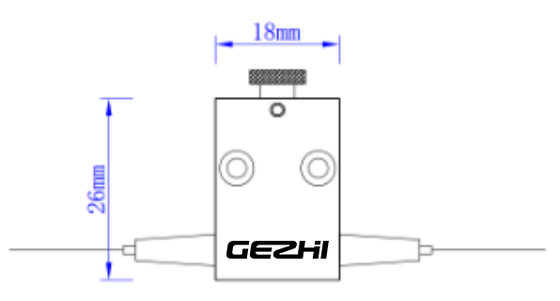

| Standardowy rozmiar obudowy | 26 × 18 × 8 mm |
| Domyślne wyrównanie osi złącza | Wyrównanie klucza osi wolnej |
Format kodu modelu: PMMVOA-1111-2-333-4-5-6-77
| Segment kodu | Definicja | Opcjonalne kody i opis |
|---|---|---|
| 1111 | Centralna długość fali | 2000=2000 nm, 1550=1550 nm, 1310=1310 nm, 1064=1064 nm, SSSS=określona długość fali |
| 2 | Oś robocza | B=obie osie pracują, F=oś szybka zablokowana |
| 333 | Typ światłowodu PM | 001=PM1550, 002=PM1310, 003=PM980, 045=PM1950, SSS=określony światłowód |
| 4 | Wymiar obudowy | 0=Standardowy 26 × 18 × 8 mm, S=niestandardowy rozmiar |
| 5 | Typ pigtaila | 0=goły światłowód, 1=luźna rurka 900 μm, S=niestandardowy pigtail |
| 6 | Długość światłowodu | 0,8=0,8 m, 1,0=1 m, S=niestandardowa długość światłowodu |

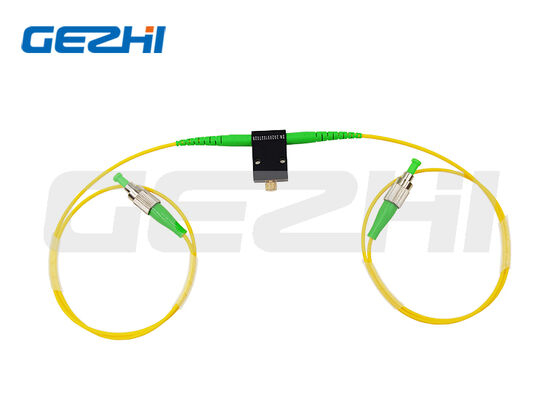

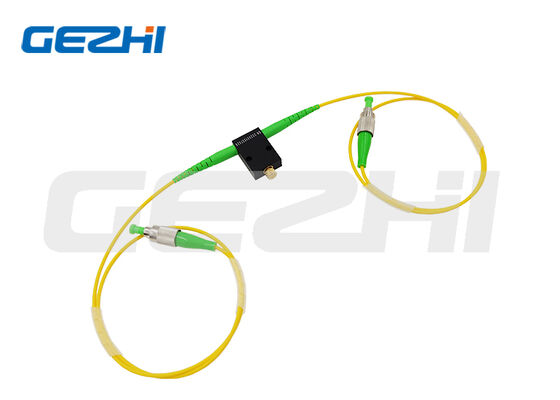

| 77 | Typ złącza | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Brak (brak złącza), S=niestandardowe złącze |
Gezhi Photonics Co.,Ltd jest profesjonalnym producentem komponentów światłowodowych z utrzymaniem polaryzacji, sprzęgaczy stapianych, rozdzielaczy światłowodowych i pasywnych urządzeń optycznych. Wszystkie sprzęgacze PM są ściśle testowane przed dostawą, zapewniając stabilną wydajność dla klientów przemysłowych, laboratoryjnych i komunikacyjnych na całym świecie.
|
|
