| Brand Name: | GEZHI or OEM |
| Numer modelu: | Cyrkulator optyczny PM 532nm/633nm |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |

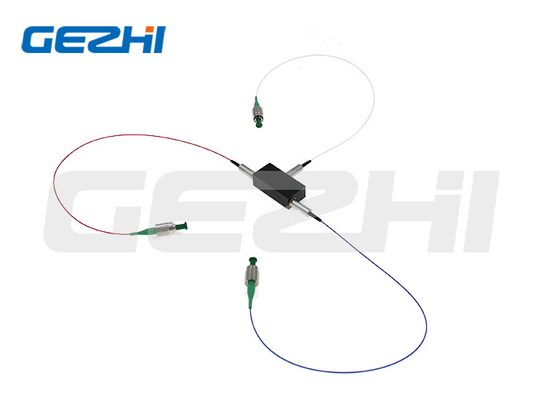

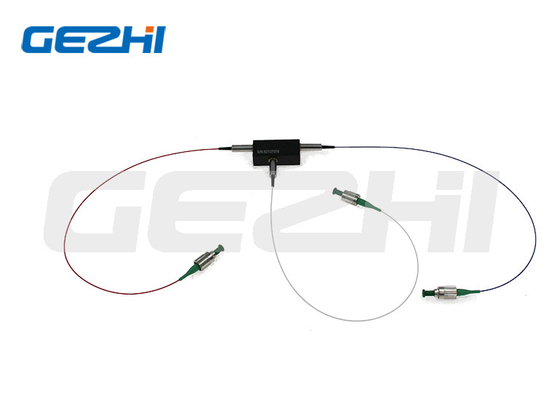

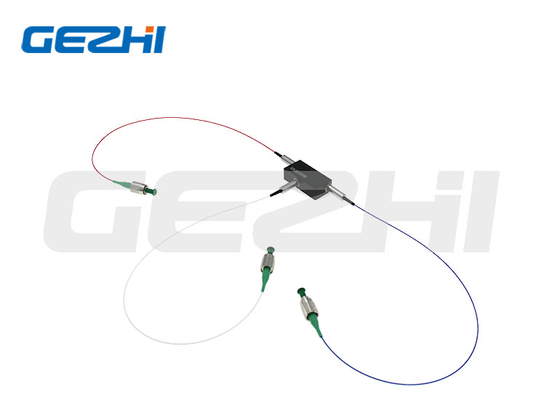

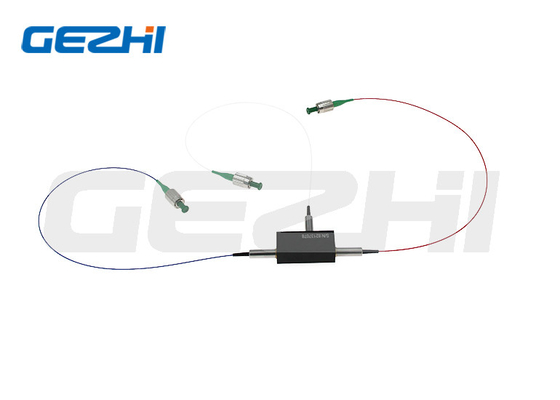

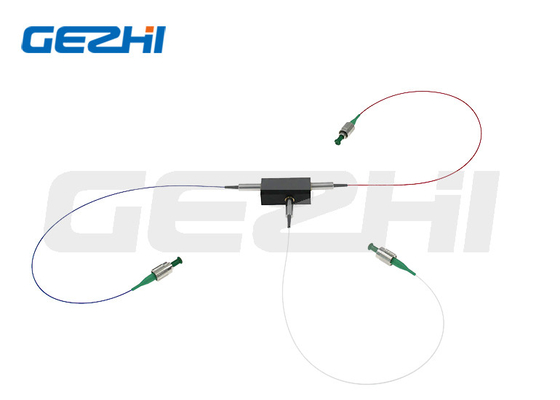

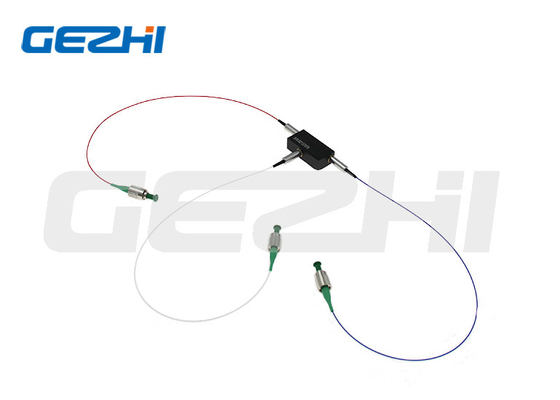

532nm/633nm 3 porty polaryzacja utrzymująca cyrkulator optyczny oparty na TGG dla wzmacniacza światłowodowego
Opis produktu
Cyrkulator optyczny 532nm/633nm oparty na technologii TGG to wysokowydajny element fal świetlnych, który kieruje sygnały przychodzące z portu 1 do portu 2, a przychodzące sygnały z portu 2 do portu 3. Charakteryzują się niskimi stratami wtrąceniowymi, wysoką izolacją, wysoką obsługa mocy, wysoki PER, wysokie straty powrotne, doskonała stabilność środowiskowa i niezawodność.Idealnie nadają się do zastosowań związanych z laserami światłowodowymi i oprzyrządowaniem.
Cechy
Niskie straty wtrąceniowe
Wysoka strata zwrotu
Wysoka izolacja
Wysoka stabilność i niezawodność
Aplikacje
Wzmacniacz światłowodowy
Przyrząd do testowania
Czujnik światłowodowy
Wyposażenie medyczne
Specyfikacje
| Parametr | Jednostka | Wartość | ||
| Typ portu | - |
3 portu |
||
| Środkowa długość fali | nm | 532 | 633 | |
| Roboczy zakres długości fal | nm | ±5 | ||
| Typ.Szczyt izolacji przy 23 ℃ | dB |
22 |
||
| min.Izolacja w 23 ℃ | dB |
20 |
||
| Typ.Utrata wtrąceniowa przy 23 ℃ | dB |
1.6 |
||
| Maks.Utrata wtrąceniowa przy 23 ℃ | dB |
2.0 |
||
| min.Współczynnik ekstynkcji przy 23 ℃ (typ włókna PM) | dB | 20 | ||
| Maks.Utrata zależna od polaryzacji przy 23 ℃ (typ włókna SM) | dB | 0,15 | ||
| min.Strata powrotu przy 23 ℃ (wejście/wyjście) | dB | 40 | ||
| min.Rozmowa krzyżowa | dB | 40 | ||
| Maks.Średnia moc optyczna (w tym port 1 i port 2) | W | 0,5, 1, 2 | ||
| Maks.Moc szczytowa dla impulsu ns | kW | 10 lub określone | ||
| Maks.Obciążenie rozciągające | N | 5 | ||
| Wymiar opakowania | mm | 44x28x26 | 70x28x26 | |
| temperatura robocza | ℃ | +10~+50 | ||
| Temperatura przechowywania | ℃ | 0~+60 | ||
1. Powyższe specyfikacje dotyczą urządzenia bez złącza, jeśli ze złączem, IL będzie o 0,3 dB wyższe, straty odbiciowe zmniejszą się o 5 dB, a współczynnik tłumienia zmniejszy się o 2 dB.
2. W przypadku stosowania impulsów prosimy o poinformowanie nas o energii impulsu i mocy szczytowej.
Wymiary opakowania
| ①Port: | 3=3 porty |
| ②Długość fali: | 532;633;680;780;808;850;930;980;1030;1053;1064;1150 nm;S=Określ |
| ③Wyrównanie osi: | B = praca w obu osiach;F=wolna oś pracuje, szybka oś zablokowana;N=Dostępny jest typ inny niż PM |
| ④Obsługa mocy: | 0L=0,5W;01=1W;02=2W;10=10W;10=20W;S=Określ |
| ⑤Typ włókna: | PM460;PM630;PM780;PM980;PM1060;S=Określ |
| ⑥ Wymiary opakowania: | T2=70x28x26mm;S=Określ |
| ⑦Typ warkocza: | 00=nieosłonięte włókno;09 = 900um luźna rurka |
| ⑧Długość włókna: | 08=0,8m;10=1m;S=Określ |
| ⑨Typ złącza: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Określ |
| ⑩Moc szczytowa dla impulsu: | 00=fala ciągła, 10=10kW, 20=20kW, SS=określony |
|
|
