| Nazwa marki: | GEZHI or OEM |

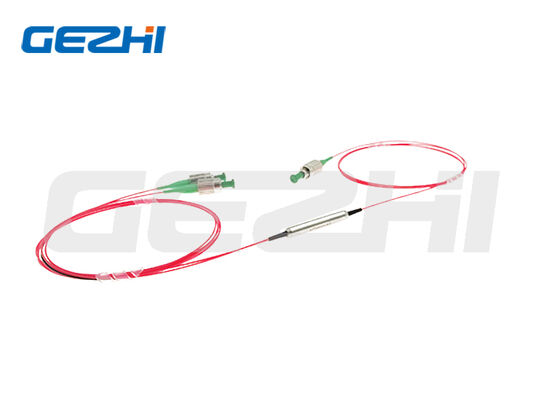

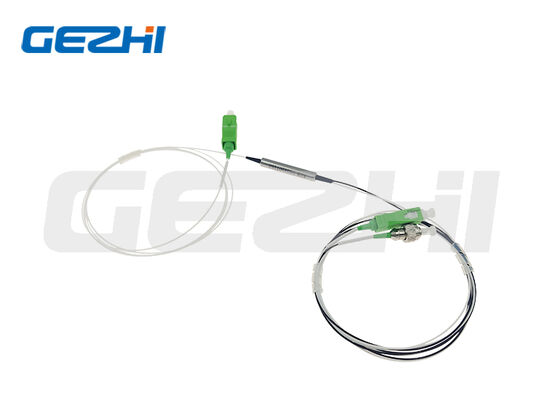

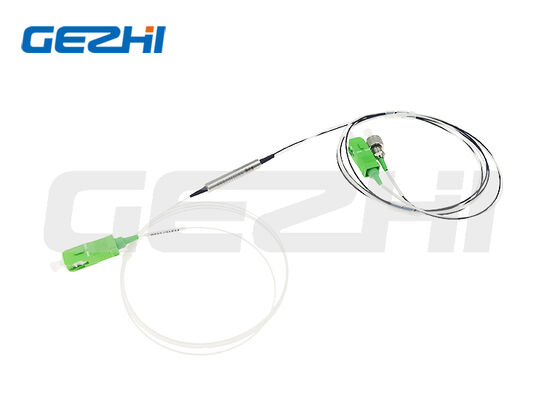

| Numer modelu: | Urządzenie DWDM 1×2 PM1550 |
| MOQ: | 1 szt |
| Cena £: | US$288-US$988 |
| Warunki płatności: | T/T, Western Union |
Kluczowe cechy |
Typowe zastosowania |
| Niska utrata wstawienia | Systemy transmisji optycznej CATV |
| Wysoka strata zwrotu | Systemy transmisji WDM o gęstej strukturze kręgosłupa |
| Wysoki współczynnik wymierania | Sieci pasywnego dostępu optycznego EPON / GPON |
| Doskonała stabilność termiczna zarówno w zakresie długości fali, jak i utraty wstawienia | Precyzyjne optyczne systemy badawcze wymagające stabilnej polaryzacji |
| Wielokrotne opcje rozkładu kanałów: 50 GHz / 100 GHz / 200 GHz | Precyzyjne optyczne systemy badawcze wymagające stabilnej polaryzacji |
| Wielokrotne klasy obsługi mocy CW; pakiet chłodnicy cieplnej do stosowania o dużej mocy | Ciągłe i pulsowe rozszczepianie/kombinowanie wiązki laserowej do zastosowań przemysłowych o dużej mocy |
| Kompaktny standardowy zestaw metalowy: Φ5,5×35 mm, łatwy do integracji z systemem | |
| Dostosowywalne łączniki łącza, długość włókna i łączniki światłowodowe; moduły DWDM 1 × N PM dostępne na żądanie |
3Główne specyfikacje
| Parametry | Jednostka | 50 GHz | 100 GHz | 200 GHz |
|---|---|---|---|---|
| Odległość między kanałami | GHz | 50 | 100 | 200 |
| Przepustowość kanału (@-0.5dB) | nm | > 0.1 | > 0.22 | > 0.5 |
| Utrata wstawienia (port przejściowy) | dB | ≤ 1.0 | ≤ 0.8 | ≤ 0.8 |
| Utrata wstawienia (port odbicia) | dB | ≤ 0.7 | ≤ 0.5 | ≤ 0.5 |
| Izolacja (port przejścia) | dB | ≥ 25 | ≥ 25 | ≥ 25 |
| Izolacja (port odblaskowy) | dB | ≥ 13 | ≥ 13 | ≥ 13 |
| Wskaźnik wyginięcia | dB | ≥ 20 | ≥ 20 | ≥ 20 |
| Strata zwrotu | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| Stabilność termiczna długości fali | nm/°C | ≤ 0.003 | ≤ 0.003 | ≤ 0.003 |
| Utrata stabilności termicznej wstawienia | dB/°C | ≤ 0.005 | ≤ 0.005 | ≤ 0.005 |
| Maksymalne zasilanie CW | W | 0.3 / 1 / 5 (opcjonalnie) | 0.3 / 1 / 5 (opcjonalnie) | 0.3 / 1 / 5 (opcjonalnie) |
| Ciśnienie napędowe | N | ≤ 5 | ≤ 5 | ≤ 5 |
| Temperatura pracy | °C | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 |
| Temperatura przechowywania | °C | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
| Standardowy wymiar opakowania | mm | Φ5,5×35 | Φ5,5×35 | Φ5,5×35 |
Powyższe specyfikacje mają zastosowanie do nagich urządzeń bez złączy.i współczynnik wyginięcia spadnie o 2dB.
Pakiet chłodnicy jest dostępny do zastosowań o mocy powyżej 10 W.
W przypadku zastosowań laserowych z impulsami należy uprzednio poinformować nas o energii impulsu i mocy szczytowej.
Dostępne są specjalne moduły DWDM 1 × N PM; skontaktuj się z Gezhi Photonics w celu uzyskania rozwiązań.
4Tabela definicji kodów zamówienia
Format modelu: PMDWDM-1-2-3-4-5-6-7-8-9
| Opcjonalny kod i odpowiedni opis | |
|---|---|
| 1 Odległość między kanałami | 050=50 GHz; 100=100 GHz; 200=200 GHz |
| 2 Długość fali środkowej | C21=1560.61nm; C23=1558.98nm; S=długość fali określona przez klienta |
| 3 Oś robocza | B=dostępne zarówno w osi wolnej, jak i szybkiej; F=zablokowana tylko w osi wolnej, w osi szybkiej |
| 4 Rodzaj włókna | PM1550; S=Włókno określone na zamówienie |
| 5 Zarządzanie energią | 0L=0.3W; 01=1W; 02=2W |
| 6 Wymiar opakowania | S1=Φ5,5×35 mm; S=Kustomowany rozmiar opakowania |
| 7 Rodzaj ogona | 00=włókno gołe; 09=rura luźna o długości 900μm |
| 8 Długość włókna | 08=0,8m; 10=1m; S=Długość niestandardowa |
| 9 Typ złącza | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=podłączacz niestandardowy |
5Typ opakowania
6- O nas.
Firma Gezhi Photonics Co., Ltd. posiada 1500 metrów kwadratowych warsztatów, używa czystego, bez pyłu, uporządkowanego, planowanego pomieszczenia. z 20-letnim doświadczeniem zespołu technicznego, który uczynił produkty Gezhi niezawodnymi,Stabilny i wysoko wykwalifikowany. Ponadto, z 160 pełnym doświadczeniem pracowników w szybkiej, wydajnej, wykwalifikowanej produkcji.Gezhi Photonics kontynuuje współpracę z międzynarodowymi i krajowymi operatorami telekomunikacyjnymi, Dostawca sprzętu, uniwersytetów, naukowych i badawczych firmy, a także wykorzystanie swoich talentów społecznych, informacji i technologii na korzyść rozwoju przedsiębiorstw.Dzięki naszym doskonałym usługom inżynierskim, projektowanie na zamówienie, wsparcie techniczne, przegląd produktu, szybkie prototypy próbki i masowej produkcji szybkie dostarczanie dla naszych klientów, obsługujemy ponad 30 krajów i regionów, w tym Europy,USA, Azji Południowo-Wschodniej, Bliskiego Wschodu itp.
7Nasz certyfikat.
|
|
