| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | Polaryzator światłowodowy |
| MOQ: | 1 szt |
| Cena £: | US$288-US$988 |
| Warunki płatności: | T/T, Western Union |

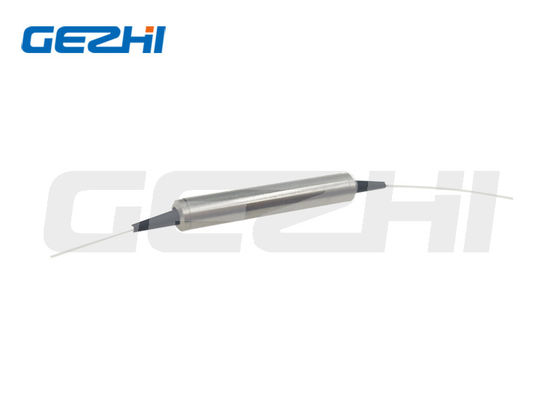

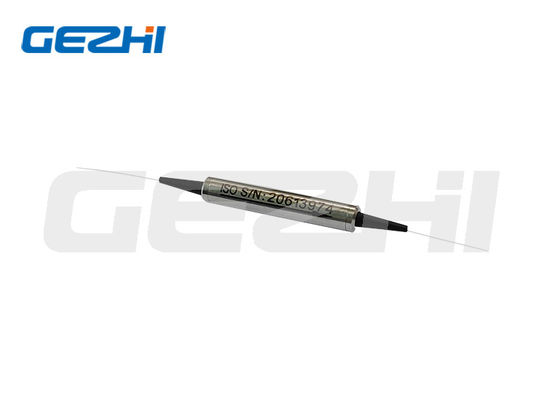

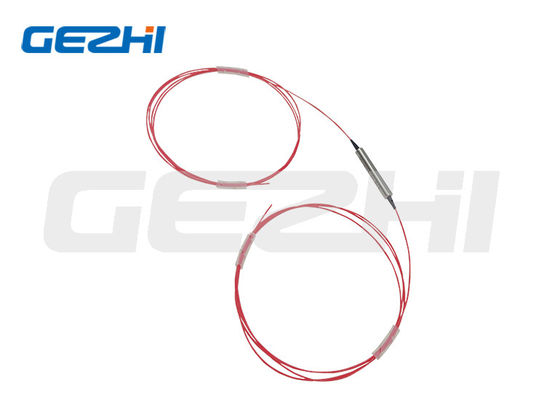

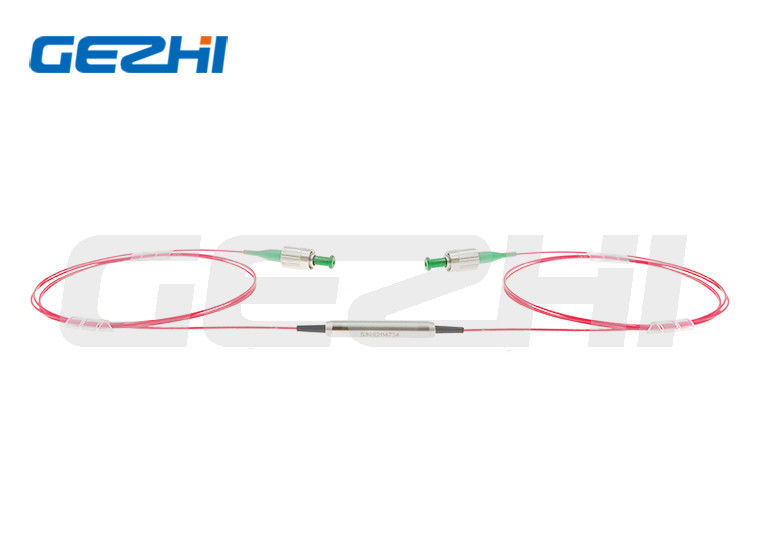

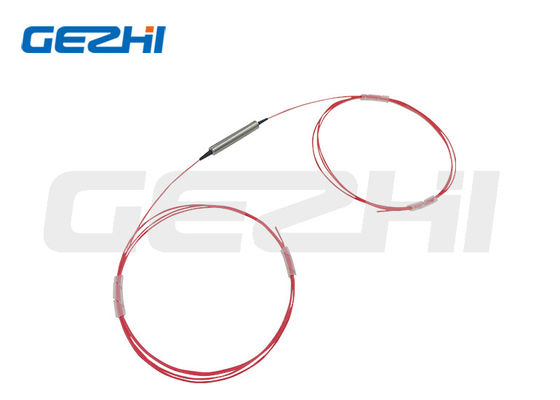

Wysoka izolacja 1064nm mini polaryzator światłowodowy liniowy, wyjście światłowodu PM
Polaryzator liniowy jest zaprojektowany tak, aby przepuszczać światło o jednej określonej polaryzacji, blokując jednocześnie drugą polaryzację. Może być używany do konwersji światła niespolaryzowanego na światło spolaryzowane z wysokim współczynnikiem tłumienia. Może być również używany do poprawy współczynnika tłumienia sygnałów dzięki swoim doskonałym właściwościom polaryzacyjnym. Jest idealny do systemów komunikacji wysokiej prędkości i przyrządów pomiarowych, gdzie wymagany jest wysoki współczynnik tłumienia polaryzacji.
| Cechy | Zastosowania |
|---|---|
| Niskie straty wtrąceniowe | Systemy komunikacyjne |
| Wysokie straty powrotne | Przyrząd pomiarowy |
| Wysoki współczynnik tłumienia | Czujnik światłowodowy |
| Wysoka niezawodność | Badania |
| Wysoka stabilność |
| Parametr | Jednostka | Wartość |
|---|---|---|
| Długość fali środkowej | nm | 1064 |
| Zakres długości fali roboczej | nm | ±30 |
| Typowe straty wtrąceniowe przy 23°C | dB | 0.4 |
| Maksymalne straty wtrąceniowe przy 23°C | dB | 0.6 |
| Minimalne straty powrotne przy 23°C | dB | 50 |
| Typowy współczynnik tłumienia przy 23°C | dB | 30 |
| Minimalny współczynnik tłumienia przy 23°C | dB | 28 |
| Typ światłowodu dla wejścia i wyjścia | / | SM→SM lub SM→PM lub PM→PM |
| Maksymalna moc optyczna (CW) | mW | 300 |
| Wymiary obudowy | mm | φ3.0×30 lub φ3.2×30 |
| Maksymalne obciążenie rozciągające | N | 5 |
| Temperatura pracy | °C | -5~+70 |
| Temperatura przechowywania | °C | -40~+85 |
Z konektorem, IL jest o 0.3dB wyższe, RL jest o 5dB niższe, a ER jest o 2dB niższe.
Klucz konektora jest wyrównany z osią wolną.
MILP-1111-23-444-555-67-8-9A
| Pozycja kodu | Opis |
|---|---|
| 1111 - Długość fali | 1064=1064nm, SSSS=Określona |
| 2 - Opcja typu światłowodu | 1=SM→SM, 2=SM→PM, 3=PM→PM |
| 3 - Oś robocza | F=Oś szybka zablokowana, N=Nie-PM |
| 444 - Typ światłowodu wejściowego | 003=PM980, 004=Hi1060, SSS=Określony |
| 555 - Typ światłowodu wyjściowego | 003=PM980, 004=Hi1060, SSS=Określony |
| 6 - Wymiar obudowy | 0=φ3.0×30mm, 1=φ3.2×30mm |
| 7 - Typ pigtaila | 0=światłowód goły, 1=luźna rurka 900μm |
| 8 - Długość światłowodu | 0.8=0.8m, 1.0=1m, S=Określona |
| 9 - Typ konektora wejściowego | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Brak, S=Określony |
| A - Typ konektora wyjściowego | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Brak, S=Określony |
|
|
