Filtr PM Polaryzacja WDM Utrzymanie filtra WDM z ultra niską stratą wstawienniczą wysokim współczynnikiem wygaszania polaryzacji i wielokrotnymi kombinacjami długości fali

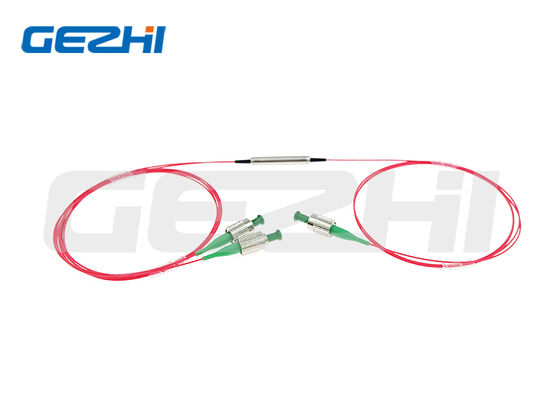

Name: Filtr PM Polaryzacja WDM Utrzymanie filtra WDM z ultra niską stratą wstawienniczą wysokim współczynnikiem wygaszania polaryzacji i wielokrotnymi kombinacjami długości fali
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX
Price: 438.00 USD
Availability: InStock

Nazwa marki:	GEZHI or OEM
Numer modelu:	PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX
MOQ:	1 szt
Cena £:	US$188-US$688
Czas dostawy:	2-3 tygodnie
Warunki płatności:	T/T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE RoHS,ISO9001

Dokument:

PM Filter WDM.pdf

Utrata wtrąceniowa:

≤0,8 dB (port przepustowy), ≤0,5 dB (port odbicia)

Izolacja:

≥25~30 dB (przepustowy), ≥12~15 dB (odbicie)

Współczynnik ekstynkcji:

≥18~20 dB

Strata zwrotu:

≥50dB

Maksymalna moc obsługi:

0,5 / 1 / 5 W; > 10 W z radiatorem

Temperatura pracy:

-5 ~ +75 ℃

Szczegóły pakowania:

Papierowe pudełko

Możliwość Supply:

2000 sztuk miesięcznie

Opis produktu

1. Przegląd produktu

Nazwa produktu

Polaryzacja Filtr utrzymujący WDM / PM Filtr WDM

Producent

Gezhi Photonics Co., Ltd.

Nasz PM Filter WDM to profesjonalny polaryzacyjny multiplekser podziału długości fali,zaprojektowane do oddzielenia/kombinowania dwóch sygnałów optycznych o różnych długościach fali w obwodach włóknistych utrzymujących polaryzacjęWspieramy wiele głównych kombinacji długości fal dla lasera światłowodowego, komunikacji optycznej, CATV i pasywnych sieci optycznych.połączenie i obudowa wysokiej mocy zlewu ciepła.

Dostępne kombinacje długości fali

980/1030 nm
980/1064nm
980/1550 nm
1064/1550 nm
1310/1550 nm
1480/1550 nm
2000/1550 nm

2. Główne cechy produktu

✅ Ultra niska utrata wstawienia
✅ Wysoka strata zwrotu ≥50 dB
✅ Wysoki współczynnik polaryzacji
✅ Stabilna długość fali i utrata w zmiennej temperaturze
✅ Wielokrotne opcje zasilania CW: 0,5 W / 1 W / 5 W (dostępny pakiet ciepłoodporny 10 W +)
✅ Kompaktna metalowa opakowanie Φ5.5×35 mm
✅ Niestandardowe włókna PM, włókna jednomodowe, długość ogona i złącza
✅ Szeroki zakres temperatury roboczej -5°C ~ +75°C

3Główne zastosowania

System transmisji światłowodowej CATV
WDM Optical Multiplexing & Demultiplexing System
EPON / GPON Pasywna sieć optyczna
Połączenie pompy laserowej włóknistej i oddzielenie sygnału
Polaryzacja utrzymania urządzeń do badań włókien
Komunikacja optyczna w średniej podczerwieni o długości 2 μm (model 2000/1550 nm)

4Kompletne specyfikacje techniczne

Standardowa tabela parametrów

Parametry	Jednostka	Standardowa wydajność
Utrata wkładu portu przejściowego	dB	≤ 0.8
Odzwierciedlenie utraty wstawienia portu	dB	≤0,5 (2000/1550: ≤0,8)
Przejście izolacji @ odbicie długości fali	dB	≥ 25 ~ 30
Odbić izolację @Przejście długości fali	dB	≥ 12 ~ 15
Wskaźnik wyginięcia	dB	≥ 18 ~ 20
Strata zwrotu	dB	≥ 50
Stabilność termiczna długości fali	nm/°C	≤ 0.003
Utrata stabilności termicznej wstawienia	dB/°C	≤ 0.005
CW Max Power Handling	W	0.5 / 1 / 5; > 10 W z pakietem ciepłoodpornym
Ciśnienie napędowe	N	≤ 5
Temperatura pracy	°C	-5 ~ +75
Temperatura przechowywania	°C	-40 ~ +85
Standardowy rozmiar opakowania	mm	Φ5,5 × 35

Tabela dopasowania pasma długości fali

Kod wzoru	pasmo przepustowe (nm)	pasma odbicia (nm)
T1064/R980	1020~1080	960~990
T1550/R980	1520~1580	960~990
T1550/R1064	1520~1580	1020~1080
T1550/R1310	1530~1600	1270~1350
T1550/R1480	1535~1580	1470~1490
T2000/R1550	1950~2050	1530~1570

Ważne uwagi

Powyższe specyfikacje mają zastosowanie do urządzeń o gołym włóknie wyposażonych w złącza: Strata wstawienia +0,3 dB, Strata zwrotu -5 dB, współczynnik zaniku -2 dB.
W przypadku wysokiej mocy powyżej 10 W, opakowanie radiatora jest obowiązkowe.
Zastosowanie sygnału impulsowego: Prosimy o podanie energii impulsowej i mocy szczytowej dla dostosowanej konstrukcji.

5. Wyjaśnienie kodu zamówienia

Format zamówienia: PMFWDM-XXXX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX

Pozycja kodu	Definicja	Opcje fakultatywne
1 Połączenie długości fali	Pary o podwójnej długości fali	W odniesieniu do pozycji pochodnych, które są przedmiotem zgłoszenia w pozycji 060 w pozycji 060 w pozycji 060 w pozycji 060 w pozycji 060 w pozycji 060 w pozycji 060 w pozycji 060 w pozycji 060 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070 w pozycji 070
2 Oś polaryzacji roboczej	Projekt osi polaryzacyjnej	B = Obie osi działają; F = Jedynie oś powolna, oś szybka zablokowana
3 Komunikacja i przesyłanie łącza	Rodzaj włókna PM	PM980 / PM1550 / PM1060 / PM1950 / S=Custom
4 Włókna odblaskowe	Rodzaj włókna	PM980 / PM1550 / PM1060 / PM1950 / SMF-28E / S = Custom
5 Poziom mocy	Maksymalna moc CW	0L=0,5W; 01=1W; 02=2W; większa moc dostosowana
6 Wielkość opakowania	Wymiar mieszkania	S1=Φ5.5×35mm; S=Wielkość na zamówienie
7 Rodzaj ogona	Ochrona włókien	00=włókno gołe; 09=rura luźna o długości 900μm
8 Długość włókna	Długość ogona	08=0,8m; 10=1m; S=Długość niestandardowa
9 Typ złącza	Złącze końcowe	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=podłączacz niestandardowy

Wsparcie serwisowe

Niestandardowe kombinacje długości fali poza seriami standardowymi
Dostosowanie włókna PM / włókna jednomodowego
Długość włókien na zamówienie, luźna rura, struktura kabla
Wszystkie złącza światłowodowe (FC, SC, LC, ST itp.)
Opakowanie wysokiej mocy do odbioru ciepła dla lasera o mocy 10W+
Specjalny projekt do zastosowania lasera pulsowego

6. Wymiary

Filtr PM Polaryzacja WDM Utrzymanie filtra WDM z ultra niską stratą wstawienniczą wysokim współczynnikiem wygaszania polaryzacji i wielokrotnymi kombinacjami długości fali 0

7. Dlaczego wybrać Gezhi Photonics PM Filter WDM?

Profesjonalny producent koncentrujący się na pasywnych komponentach włókien PM od ponad lat
Ścisłe badania optyczne, aby zagwarantować niską stratę i wysoką izolację
Stabilna wydajność termiczna do długotrwałego użytku zewnętrznego i przemysłowego
Elastyczna dostosowanie do projektów laserowych, telekomunikacyjnych i CATV
Konkurencyjne ceny hurtowe bezpośrednie na fabrykę dla zamówień hurtowych
Szybki czas realizacji i niezawodne wsparcie techniczne po sprzedaży
Pełna dokumentacja techniczna i raport z badań dostarczane dla każdej partii

8. Często zadawane pytania

P1: Jaka jest różnica między PM Filter WDM a zwykłym WDM?

Odpowiedź: Filtr PM WDM wykorzystuje włókna utrzymujące polaryzację, które mogą utrzymywać liniowy stan polaryzacji światła, odpowiedni do lasera włóknistego, systemów optycznych wrażliwych na polaryzację;zwykły WDM wykorzystuje tylko światło jednowarunkowe bez funkcji zatrzymywania polaryzacji.

P2: Czy możesz obsługiwać moc powyżej 10 W?

Odp.: Tak. Projektujemy opakowania do chłodników ciepła do zastosowań o dużej mocy powyżej 10 W CW. Proszę poinformować nas o mocy roboczej w momencie zapytania.

P3: Czy oferujecie zamówione modele długości fali?

Jeśli nasze standardowe kombinacje długości fali nie mogą spełnić Twoich wymagań, możemy opracować niestandardowy PM Filter WDM według Twoich wymagań.

P4: Jaki jest wzrost strat przy dodawaniu łączników światłowodowych?

Odpowiedź: Urządzenia z złączami przyniosą 0,3 dB straty wstawiania, zmniejszą straty zwrotu o 5 dB i obniżą współczynnik zaniku o 2 dB w porównaniu z wersjami bez włókna.

9.Nasza służba

Projekt na zamówienie, hurtowa sprzedaż hurtowa, zamówienie na próbki, wsparcie techniczne
