Polaryzacja Utrzymująca stopiony WDM z ultra niską stratą wstawiania, wysokim współczynnikiem wygaszania polaryzacji i szerokim zakresem temperatury pracy

Name: Polaryzacja Utrzymująca stopiony WDM z ultra niską stratą wstawiania, wysokim współczynnikiem wygaszania polaryzacji i szerokim zakresem temperatury pracy
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 3-portowy polaryzator TGG utrzymujący cyrkulator optyczny
Price: 438.00 USD
Availability: InStock

Nazwa marki:	GEZHI or OEM
Numer modelu:	3-portowy polaryzator TGG utrzymujący cyrkulator optyczny
MOQ:	1 szt
Cena £:	US$188-US$688
Czas dostawy:	2-3 tygodnie
Warunki płatności:	T/T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE RoHS,ISO9001

Dokument:

PM Fused WDM 488~840.pdf

Typ złącza:

FC/SC/LC...

Długość fali operacyjnej:

488/532, 488/633, 532/633, 532/780, 633/780, 633/840nm

Utrata wtrąceniowa:

≤1,0 ~ 1,2 dB gołego włókna

Izolacja:

≥13~18 dB

Współczynnik ekstynkcji:

≥18dB

Maksymalna moc CW:

0,1 ~ 0,3 W

Temperatura pracy:

-40°C do +85°C

Szczegóły pakowania:

Papierowe pudełko

Możliwość Supply:

2000 sztuk miesięcznie

Opis produktu

Polaryzacja utrzymująca stopiony WDM (488/532, 488/633, 532/633, 532/780, 633/780, 633/840 nm) | Multiplekser z podziałem długości fali PM FBT

Przegląd produktu

Nasze moduły WDM ze stopionym dwustożkowym stożkiem utrzymującym polaryzację (PM FBT) to dwukierunkowe komponenty światłowodowe zaprojektowane do multipleksowania i demultipleksowania dwóch różnych długości fal widzialnego lasera, przy jednoczesnym pełnym zachowaniu stanu polaryzacji w obu osiach włókien. Urządzenia te, produkowane w oparciu o technologię precyzyjnego topienia stożkowego, zapewniają stabilną wydajność optyczną w systemach laserów światłowodowych, mikroskopii biofotonicznej, wzmacniaczach światłowodowych i optycznym oprzyrządowaniu testowym.

Ta seria obsługuje sześć standardowych kombinacji długości fal: 488/532, 488/633, 532/633, 532/780, 633/780 i 633/840 nm. Każdy model jest fabrycznie wyposażony w dedykowane włókno PM Panda (PM460-HP lub PM630-HP), aby zagwarantować wysoki współczynnik tłumienia polaryzacji. Obie osie polaryzacji pozostają w pełni funkcjonalne podczas pracy; w normalnych warunkach pracy żadna oś nie zostanie zablokowana.

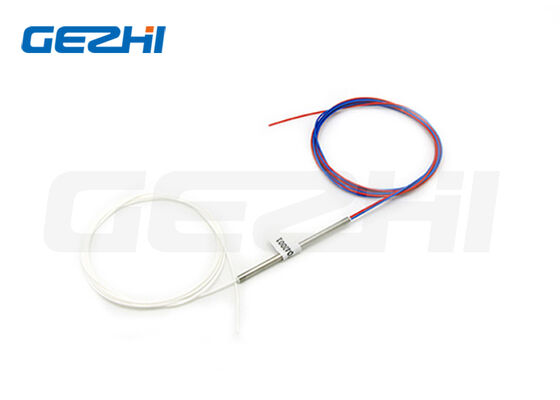

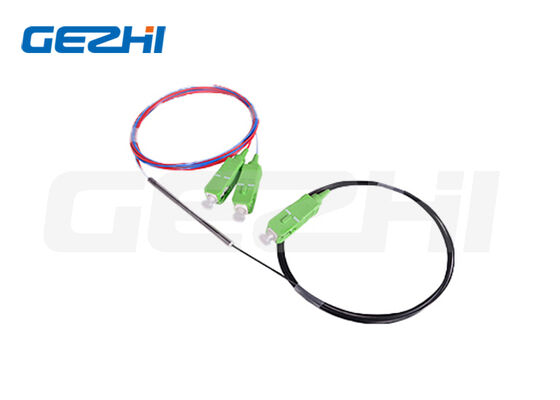

Urządzenia oferowane są z gołym włóknem lub zakończone luźną tubą Ø900 µm, z opcjonalnymi złączami FC/APC, FC/UPC, SC/APC lub SC/UPC. Wszystkie jednostki przechodzą przed wysyłką 100% testów optycznych, aby zapewnić stałą wydajność w zakresie strat, izolacji i polaryzacji.

Podstawowe kluczowe funkcje

Bardzo niska tłumienność wtrąceniowa (≤1,0~1,2 dB gołego światłowodu) w całym paśmie fali ±5 nm
Wysoka izolacja portów do 18 dB dla widocznych kombinacji o dużej długości fali
Wysoki współczynnik tłumienia polaryzacji ≥18 dB dla niezawodnego zestrojenia systemu PM
Bardzo wysoka strata odbicia ≥55 dB w celu stłumienia niestabilności lasera odbicia wstecznego
Szeroki zakres temperatur pracy: -40°C do +85°C w środowiskach przemysłowych i laboratoryjnych
Wiele mocy znamionowych CW od 0,1 W do 0,3 W dla różnych zastosowań laserowych
Aktywna konstrukcja dwuosiowa, brak ekranowania osi polaryzacji
Dwa standardowe wymiary metalowej obudowy: Φ3,0×60 mm (bare fibre) / Φ3,0×70 mm (luźna tuba 900 µm)
Konfigurowalna długość pigtaili, typ światłowodu, pary długości fal i zakończenia złączy
Tolerancja obciążenia rozciągającego do 5 N dla standardowych pigtaili światłowodowych
Opakowania z litego metalu zgodne z dyrektywą RoHS i charakteryzujące się doskonałą stabilnością mechaniczną

Typowe zastosowania

Lasery światłowodowe o długości fali widzialnej i kombinowane systemy laserów pompowych
Wzmacniacze światłowodowe utrzymujące polaryzację
Przyrządy laboratoryjne do testów optycznych i pomiarów
Mikroskopia konfokalna, obrazowanie fluorescencyjne i sprzęt biofotoniczny
Systemy wykrywania światłowodów widzialnych
Ścieżki dostarczania lasera o wielu długościach fal

Pełne specyfikacje optyczne i mechaniczne

Wszystkie dane dotyczące wydajności mierzono na zespołach gołych włókien bez złączy.

Parametr	Jednostka	Wartości
Operacja Długość fali	nm	488/532	488/633	532/633	532/780	633/780	633/840
Szerokość pasma długości fali	nm	±5	±5	±5	±5	±5	±5
Tłumienie wtrąceniowe (bez gołego włókna)	dB	≤1,2	≤1,2	≤1,0	≤1,0	≤1,0	≤1,0
Izolacja	dB	≥13	≥15	≥15	≥18	≥18	≥18
Współczynnik wymierania	dB	≥18	≥18	≥18	≥18	≥18	≥18
Pasujący typ włókna PM	—	PM460-KM	PM460-KM	PM630-KM	PM630-KM	PM630-KM	PM630-KM
Maksymalna moc optyczna CW	W	0,1	0,1	0,2	0,3	0,3	0,3
Strata zwrotów (wszystkie modele)	dB	≥55
Maksymalne obciążenie rozciągające	N	≤5
Temperatura pracy	°C	-40 ~ +85
Temperatura przechowywania	°C	-40 ~ +85
Standardowy rozmiar opakowania	mm	Φ3,0×60 (gołe włókno) / Φ3,0×70 (luźna tuba 900 µm)

Ważne uwagi dotyczące specyfikacji

W przypadku wyposażenia w złącza światłowodowe: tłumienie wtrąceniowe wzrasta o 0,3 dB, tłumienie odbiciowe zmniejsza się o 5 dB, współczynnik tłumienia zmniejsza się o 2 dB.
Ten WDM z połączeniem PM obsługuje jednocześnie obie osie polaryzacji; żadna oś polaryzacji nie będzie blokowana podczas pracy.

Podział kodu zamówienia

Format modelu: PMFUWDM-102-XX/XX-XXX-SXX-XX-XX-XX

Konfiguracja portu: 102 = 1×2 dwukierunkowy WDM
Para długości fali: 488/532, 488/633, 532/633, 532/780, 633/780, 633/840; S = Określ niestandardowy
Typ włókna: PM460, PM630; S = Określ niestandardowy
Wymiary opakowania: S3 = Φ3,0×60 mm; S4 = Φ3,0×70 mm; S = Określ niestandardowy
Typ pigtaila: 00 = gołe włókno; 09 = 900 µm luźna tuba
Długość włókna: 08 = 0,8 m; 10 = 1 m; S = Określ niestandardowy
Typ złącza: FA = FC/APC; FP = FC/UPC; SA = SC/APC; SP = SC/UPC; S = Określ niestandardowy

Przykładowy numer modelu

PMFUWDM-102-633/780-PM630-S4-09-10-FA
Znaczenie: 1×2 WDM, 633/780 nm, włókno PM630-HP, obudowa Φ3,0×70 mm, luźna tuba 900 µm, włókno 1 m, złącza FC/APC

Często zadawane pytania (FAQ)

P1: Czy tego PM WDM można używać zarówno do multipleksowania, jak i demultipleksowania?

O: Tak. Komponent jest w pełni dwukierunkowy. Połącz dwie długości fali lasera we wspólnym porcie lub podziel wejście o podwójnej długości fali na dwa oddzielne ramiona wyjściowe o jednej długości fali.

P2: Jak złącza wpływają na wydajność optyczną?

Odp.: Wszystkie wersje ze złączem wprowadzą niewielką degradację wydajności: tłumienie wtrąceniowe +0,3 dB, tłumienie odbiciowe -5 dB i współczynnik tłumienia -2 dB w porównaniu do jednostek z gołym włóknem. Moc wyjściowa pozostaje niezmieniona.

P3: Jaka jest różnica między włóknem PM460-HP i PM630-HP?

Odp.: PM460-HP jest zoptymalizowany pod kątem krótszych fal widzialnych (488/532/633 nm). PM630-HP jest przeznaczony do dłuższych pasm widzialnych (532/780, 633/780, 633/840 nm), aby zachować doskonałą wydajność polaryzacji przy dłuższych falach.

P4: Czy możecie dostarczyć niestandardowe kombinacje długości fal spoza wymienionych serii standardowych?

Odp.: Niestandardowe pary długości fal, ulepszenia o dużej mocy, dłuższe włókna i alternatywne typy złączy (LC, ST, MU) są dostępne po zapytaniu technicznym. Obsługiwane są również usługi znakowania obudów OEM.

P5: Jaka jest maksymalna dozwolona siła rozciągająca na pigtaile światłowodowe?

Odp.: Maksymalne obciążenie rozciągające wynosi 5 N. Nadmierne ciągnięcie spowoduje uszkodzenie stopionego obszaru stożka i trwałe pogorszenie właściwości optycznych.

P6: Jaki zakres temperatur jest odpowiedni do długotrwałej pracy?

Odp.: -40°C do +85°C przy pracy ciągłej. Temperatura przechowywania odpowiada zakresowi roboczemu; unikać kondensacji wewnątrz metalowego opakowania.

Dolna kopia CTA

Poproś o wycenę próbek laboratoryjnych lub zamówień hurtowych OEM. Nasz zespół techniczny może pomóc w zakresie niestandardowych modyfikacji długości fali, mocy i opakowania. Skontaktuj się poprzez e-mail sales@gezhi.net lub WhatsApp, aby uzyskać szybką pomoc i potwierdzenie czasu realizacji.
