| Nazwa marki: | GEZHI or OEM |

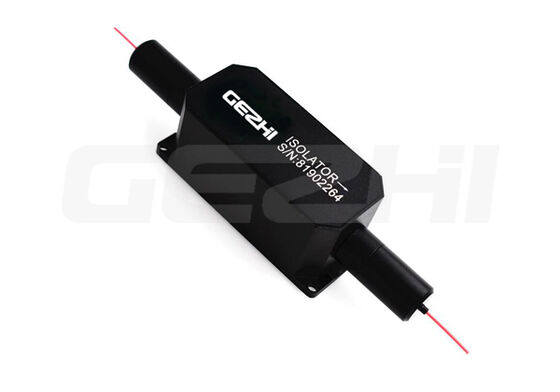

| Numer modelu: | Dwustopniowy izolator optyczny PM TGG PM 780-1080nm |
| MOQ: | 1 szt |
| Cena £: | US$288-US$988 |
| Warunki płatności: | T/T, Western Union |
GEZHI Photonics produkuje wysokowydajny dwustopniowy izolator optyczny PM oparty na TGG, obejmujący 780 nm, 808 nm, 850 nm, 880 nm, 980 nm, 1030 nm, 1064 nm i 1080 nm. Ten dwuportowy element mikrooptyczny wykorzystuje konstrukcję włókna PM Panda, umożliwiając jednokierunkową transmisję światła, skutecznie blokując odbicie wsteczne i rozpraszanie wsteczne.
Nasz dwustopniowy izolator PM zapewnia wyjątkowo niską stratę wtrąceniową, wysoką izolację, wysoki współczynnik ekstynkcji i stabilną długoterminową wydajność, szeroko stosowany w laserach światłowodowych, wzmacniaczach światłowodowych, optycznych przyrządach testowych, łączach światłowodowych CATV i telekomunikacyjnych systemach światłowodowych LAN. Niestandardowa długość fali, typ światłowodu, złącze i moc znamionowa są obsługiwane w zastosowaniach lasera CW i impulsowego.
Podstawowe funkcje
| Parametr | Jednostka | Wartość standardowa |
|---|---|---|
| Robocza długość fali | nm | 780 / 808 / 850 / 880 / 980 / 1030 / 1064 / 1080 |
| Szerokość pasma długości fali | nm | ±5 |
| Tłumienie wtrąceniowe (bez gołego włókna) | dB | ≤1,2 |
| Minimalna izolacja | dB | ≥55 |
| Szczytowa izolacja | dB | ≥65 |
| Współczynnik wymierania | dB | ≥20 |
| Strata zwrotu | dB | ≥45 |
| Typ włókna | — | PM780 / PM980 / PM1060 (dopasuj długość fali) |
| Maksymalna obsługa mocy CW | W | 0,5 / 1 / 20 |
| Scena | — | Podwójny etap |
| Obciążenie rozciągające | N | ≤5 |
| Temperatura pracy | ℃ | 0 ~ +60 |
| Temperatura przechowywania | ℃ | -10 ~ +75 |
| Standardowy wymiar opakowania | mm | 150×28×26 |
| Pozycja kodu | Definicja | Dostępne opcje i objaśnienia |
|---|---|---|
| 1 | Typ etapu | D = dwustopniowy |
| 2 | Robocza długość fali | 780 / 808 / 850 / 880 / 980 / 1030 / 1064 / 1080 / S = długość fali określona na zamówienie |
| 3 | Tryb wyrównania osi | B = Obie osie pracują F = Wolny przejazd osi, szybka oś zablokowana |
| 4 | Obsługa zasilania CW | 0L = 0,5W 01 = 1 W 02 = 2 W 10 = 10 W S = Niestandardowa moc znamionowa |
| 5 | Typ włókna PM | PM780 / PM980 / PM1060 / S = włókno niestandardowe |
| 6 | Rozmiar opakowania | T3 = Standardowa obudowa 150×28×26 mm S = Niestandardowy wymiar opakowania |
| 7 | Ochrona warkocza | 00 = Gołe włókno 09 = 900 μm luźna tuba |
| 8 | Długość pigtailu światłowodowego | 08 = 0,8 m 10 = 1 m S = długość niestandardowa |
| 9 | Typ złącza | FA = FC/APC FP = FC/UPC SA = SC/APC SP = SC/UPC S = Złącze niestandardowe |
| 10 | Moc szczytowa impulsu | 00 = tylko CW 10 = 10 kW szczyt 20 = 20 kW szczyt SS = Niestandardowa moc szczytowa impulsu |
Dlaczego warto wybrać firmę GEZHI Photonics
|
|
