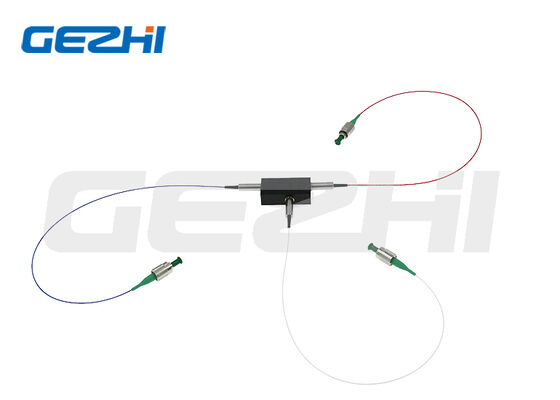

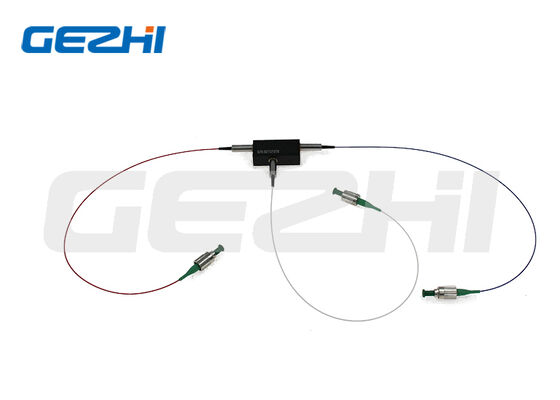

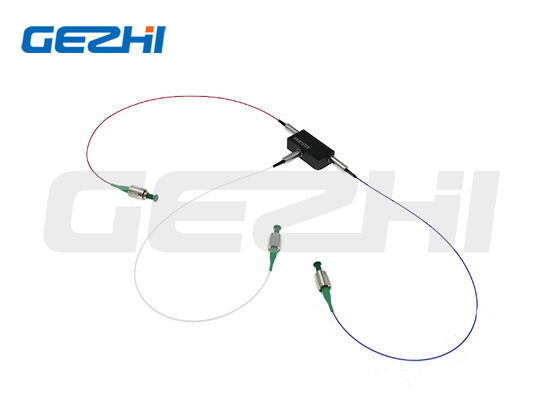

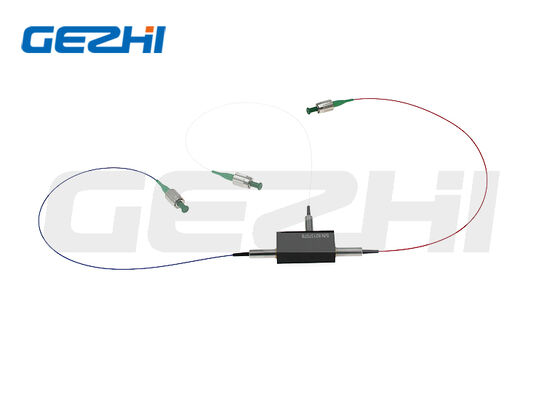

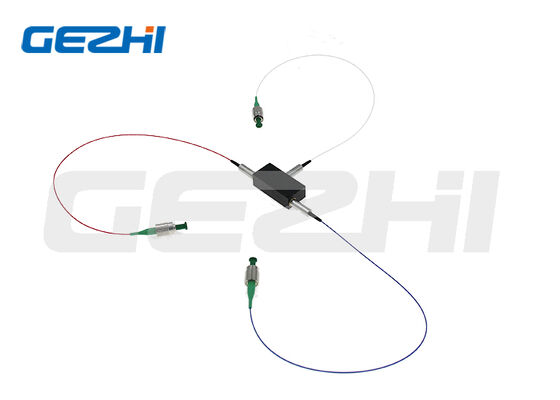

Polaryzacja oparta na kryształach TGG utrzymująca krążek optyczny o wysokim współczynniku zaniku, niskiej utracie wstawienia i szerokim zasięgu fali

Name: Polaryzacja oparta na kryształach TGG utrzymująca krążek optyczny o wysokim współczynniku zaniku, niskiej utracie wstawienia i szerokim zasięgu fali
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 3-portowy polaryzator TGG utrzymujący cyrkulator optyczny
Price: 638.00 USD
Availability: InStock

Nazwa marki:	GEZHI or OEM
Numer modelu:	3-portowy polaryzator TGG utrzymujący cyrkulator optyczny
MOQ:	1 szt
Cena £:	US$288-US$988
Warunki płatności:	T/T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE RoHS,ISO9001

Robocza długość fali:

532/635/680/780/808/850/930/980/1030/1053/1064/1150nm

Utrata wtrąceniowa:

≤1,5dB (780-1150nm); ≤2,5dB (532/635/680nm)

Minimalna izolacja:

≥20 / ≥22dB

Współczynnik ekstynkcji:

≥18dB (typ B); ≥20dB (typ F)

Maksymalna moc CW:

0,5 / 5 / 10 / 20W

Rozmiar opakowania:

70×28×26mm

Szczegóły pakowania:

Papierowe pudełko

Opis produktu

Polaryzacja utrzymywanie optycznego krążenia oparte na TGG (532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150nm)

Przegląd produktu

Gezhi Photonics oparty na polaryzacji TGG utrzymujący krążek optyczny przyjmuje wysokiej wydajności terbium gallium granat magnetoptyczny kryształ jako podstawowy składnik.Obejmuje szeroki zakres długości fali od 532nm do 1150nm, w tym widoczne i bliskie podczerwone pasma.

Ten krążnik PM charakteryzuje się bardzo niską stratą wstawiania, doskonałą izolacją, wysokim współczynnikiem zaniku i wysoką stratą zwrotu.i dwóch trybów pracy osi polaryzacyjnej (tylko typowy B dwukierunkowy i typowy F powolno-osiowy)Dostępny jest standardowy, kompaktowy pakiet 70×28×26 mm, z w pełni dostosowalnym włóknem, długością włókna, typem złącza i mocą szczytową impulsu.instrumenty medyczne optyczne i precyzyjne systemy badawcze optyczne.

Kluczowe cechy

Niska strata wstawiania: ≤ 1,5 dB dla pasm 780~1150 nm, ≤ 2,5 dB dla pasm 532/635/680 nm
Wysoka izolacja: minimalna izolacja ≥ 20 dB, szczytowa izolacja do ≥ 26 dB
Wysoki współczynnik zagłady: ≥18dB (typ B), ≥20dB (typ F)
Wysoka strata zwrotu ≥45 dB, ultra niskie przesłanie krzyżowe
Szeroki zakres długości fali: 532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150 nm
Wielokrotne opcje mocy CW: 0,5 W, 5 W, 10 W, 20 W
Dwa tryby wyrównania polaryzacji: B (obie osi), F (tylko osi wolnej)
Różne opcje włókien PM: PM460, PM630, PM780, PM980, PM1060
Opcjonalnie: gołe włókna / 900 μm luźna rurka; dostosowywalna długość włókna
Wielokrotne opcje złącza: FC/UPC, FC/APC, SC/UPC, SC/APC
Szeroki zakres temperatury roboczej: 0°C ~ +60°C; temperatura przechowywania: -10°C ~ +75°C
Wspierane są specyfikacje opakowań niestandardowych, długości fali i mocy impulsu

Typowe zastosowania

Zwiększacze światłowodowe i systemy laserowe
Urządzenia medyczne optyczne i lasery medyczne
Optyczne instrumenty badawcze i pomiarowe
Obwody optyczne o precyzyjnej polaryzacji
Interferometria i ustawienia badań laboratoryjnych

Specyfikacje techniczne

Parametry	Jednostka	Specyfikacja
Długość fali roboczej	nm	532 / 635 / 680 / 780 / 808 / 850 / 930 / 980
Przepustowość	nm	±5 / ±10 (Zależy od długości fali)
Utrata wstawienia	dB	≤1,5 (780~1150nm); ≤2,5 (532/635/680nm)
Minimalna izolacja	dB	≥ 20 / ≥ 22
Szczyt izolacji	dB	≥ 25 / ≥ 26
Wskaźnik wyginięcia (typ B)	dB	≥ 18
Wskaźnik wyginięcia (typ F)	dB	≥ 20
Strata zwrotu	dB	≥ 45
Wystarczy:	dB	≥ 45
Maksymalne zasilanie CW	W	05 / 5 / 10 / 20
Ciśnienie napędowe	N	≤ 5
Temperatura pracy	°C	0 ~ + 60
Temperatura przechowywania	°C	-10 ~ +75
Standardowy rozmiar opakowania	mm	70x28x26

Ważne uwagi

Powyższe specyfikacje mają zastosowanie do urządzeń bez złączy.i współczynnik wyginięcia spadnie o 2dB.

W przypadku zastosowań z działaniem impulsowym należy uprzednio poinformować nas o energii impulsu i mocy szczytowej, aby dopasować je do odpowiedniego produktu.

Wymiary

Informacje o zamówieniu

Kod wzoru: PMCIR-X-XXXX-X-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX

Numer seryjny.	Element parametru	Definicja kodu
①	Port	3 = 3-port
②	Długość fali	532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 S = Niestandardowa długość fali
③	Ustawienie osi	B = Działanie obu osi F = działanie osi wolnej, blokada osi szybkiej N = Typ niepowiązany z PM
④	Obsługa energii	0L = 0,5 W 01 = 1W 10 = 10W 20 = 20W S = moc określona na zamówienie
⑤	Rodzaj włókna	PM460 / PM630 / PM780 / PM980 / PM1060 S = włókna określone na zamówienie
⑥	Wymiar opakowania	T2 = standardowy 70×28×26 mm S = wielkość opakowania określona na zamówienie
⑦	Rodzaj ogona	00 = włókna gołe 09 = 900 μm luźna rurka
⑧	Długość włókna	08 = 0,8 m 10 = 1 m S = Długość określona na zamówienie
⑨	Rodzaj złącza	FP = FC/UPC FA = FC/APC SP = SC/UPC SA = SC/APC S = Konektor określony na zamówienie / włókno gołe bez konektora
⑩	Moc szczytowa impulsu	00 = Fala ciągła (CW) 10 = moc szczytowa 10 kW 20 = 20 kW mocy szczytowej SS = Specyfikacja mocy impulsu

Tabela informacji o opakowaniu

Pozycja	Szczegóły
Rodzaj opakowania	Indywidualny worek PE lub opakowanie na zamówienie
Opcja etykiety	Etykieta produktu / etykieta OEM
Pozostałe kartony	Standardowy karton eksportowy
Wzór wsparcia	Dostępne
Dostawy masowe	Dostępne
