| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX |
| MOQ: | 1 szt |
| Cena: | US$188-US$688 |
| Czas dostawy: | 2-3 tygodnie |
| Warunki płatności: | T/T |

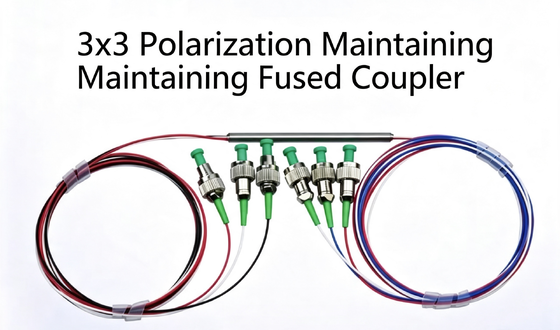

Nasz 3x3 PM sprzęgło jest polaryzacja utrzymywanie splitter światłowodowy wytwarzany przez Gezhi Photonics za pomocą zaawansowanej technologii spalania biconical taper.Ten 3×3 PM łącza światła równomiernie dzieli światło wejściowe na trzy równe 33/33/33% wyjściowe porty, w pełni obsługujący zarówno szybkie, jak i powolne osi polaryzacji bez osłony osi.wysoka strata zwrotu i doskonały współczynnik zaniku polaryzacji, szeroko stosowane w spójnej komunikacji optycznej, systemach monitorowania mocy i precyzyjnych przyrządach testowych włókna optycznego.
| Parametry | Jednostka | Wartości | |||||
|---|---|---|---|---|---|---|---|
| Rodzaj | 3x3 | ||||||
| Długość fali środkowej | nm | 780 | 980 | 1030 | 1064 | 1310 | 1550 |
| Przepustowość długości fali operacyjnej | nm | ± 10 | ± 10 | ± 10 | ± 10 | ± 10 | ± 10 |
| Maksymalna nadmierna strata | dB | 1.0 | 1.0 | 1.0 | 1.0 | 0.8 | 0.8 |
| Wskaźnik wyginięcia | dB | ≥ 17 | ≥ 17 | ≥ 17 | ≥ 17 | ≥ 17 | ≥ 17 |
| Wskaźnik sprzężenia | % | 33/33/33 | 33/33/33 | 33/33/33 | 33/33/33 | 33/33/33 | 33/33/33 |
| Tolerancja współczynnika sprzężenia | % | ± 10 | ± 10 | ± 10 | ± 10 | ± 10 | ± 10 |
| Min Strata zwrotu | dB | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 |
| Maksymalne zasilanie CW | W | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 |
| Ciśnienie napędowe | N | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 |
| Temperatura pracy | °C | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 |
| Temperatura przechowywania | °C | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
| Standardowy rozmiar opakowania | mm | 3×60 mm (obnażone włókna) / 4×70 mm (900 μm pusta rurka) | |||||
Ważne uwagi
Złącza z rozpuszczalnikiem PM obsługuje obie osi polaryzacji i nie może blokować żadnej osi; standardowe badanie współczynnika zaniku jest wykonywane na osi wolnej.
Powyższe specyfikacje mają zastosowanie do nagich urządzeń bez złączy światłowodowych.
W przypadku scenariuszy wysokiej mocy powyżej 10 W, opakowanie radiatora jest dostępne na żądanie.
W przypadku zastosowań laserowych pulsujących należy podać energię impulsu i moc szczytową w celu dostosowania projektu.

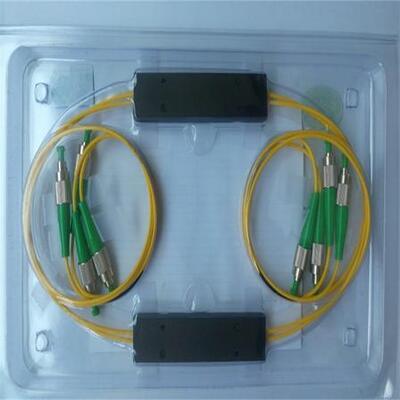

Standardowy obudowa sprzęgacza 3x3 PM z 6 portami światłowodowymi: Port1, Port2, Port3 jako grupa wejściowa; Port4, Port5, Port6 jako grupa wyjściowa.
Format modelu:PMFBTC-XXXX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX
| Pozycja | Kod pozycji | Opcjonalny kod i opis |
|---|---|---|
| ① | Długość fali | 780 = 780 nm 980 = 980nm 1030 = 1030 nm 1064 = 1064nm 1310 = 1310nm 1550 = 1550nm S = Niestandardowa długość fali |
| ② | Typ konfiguracji | 33 = 3×3 PM sprzęgło stopione |
| ③ | Rodzaj włókna | PM780 / PM980 / PM1060 / PM1300 / PM1550 S = rodzaj włókna na zamówienie |
| ④ | Obsługa energii | 0L = 0,5 W 01 = 1W 02 = 2W |
| ⑤ | Wymiary opakowania | S3 = 3,0×60 mm S4 = 4,0 × 70 mm S = wielkość opakowania |
| ⑥ | Rodzaj ogona | 00 = włókno gołe 09 = 900 μm luźna rurka |
| ⑦ | Długość włókna | 08 = 0,8 m 10 = 1 m S = Długość włókna na zamówienie |
| ⑧ | Rodzaj złącza | FA = FC/APC FP = FC/UPC SA = SC/APC SP = SC/UPC S = połączenie na zamówienie |
Gezhi Photonics obsługuje pełną personalizację zestawów stopowych 3x3 PM:
Gezhi Photonics Co., Ltd jest profesjonalnym producentem polaryzacji utrzymujących elementy światłowodowe, sprzęgacze stopione, rozdzielacze światłowodowe i urządzenia optyczne pasywne.Wszystkie sprzęgacze PM są ściśle testowane przed dostawą, stabilna wydajność dla klientów przemysłowych, laboratoryjnych i komunikacyjnych na całym świecie.
