| Brand Name: | GEZHI or OEM |
| Numer modelu: | Łącznik topikowy 1x2,2x2 PM |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |

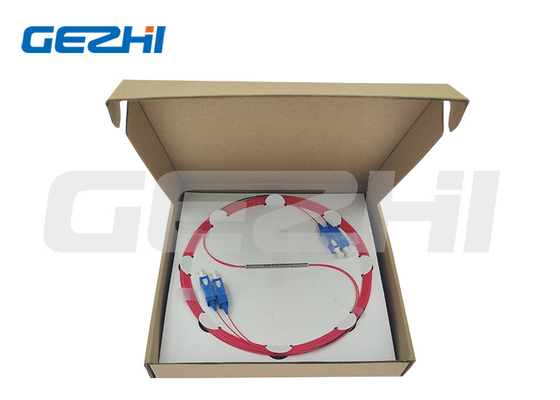

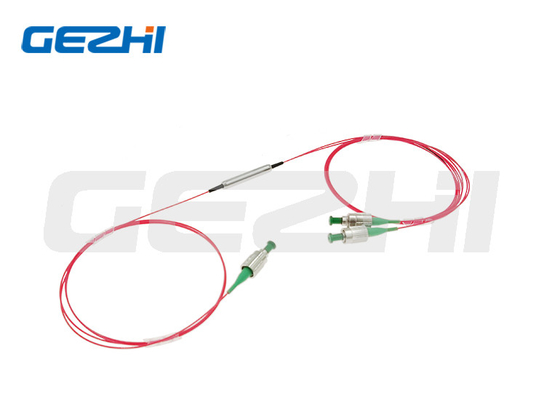

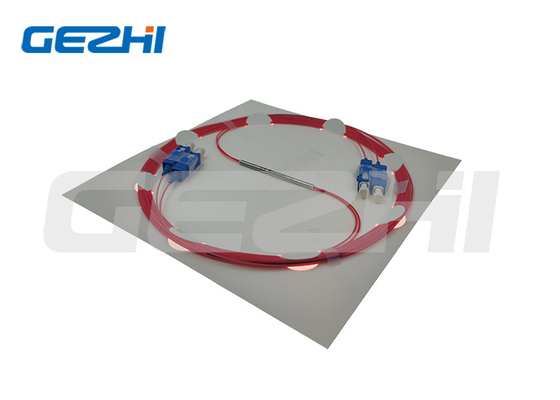

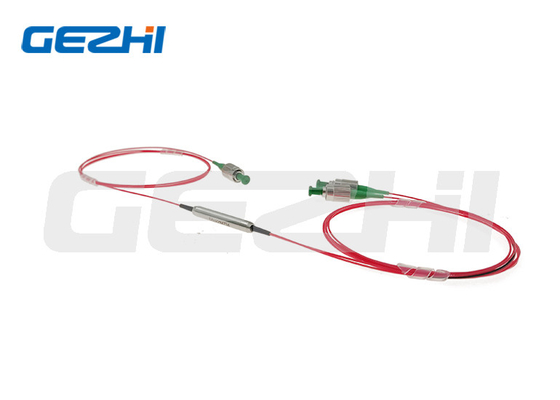

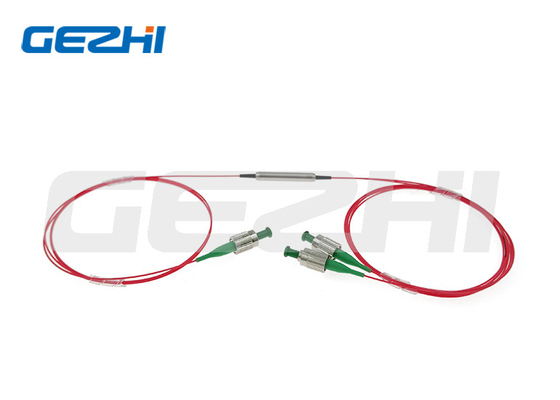

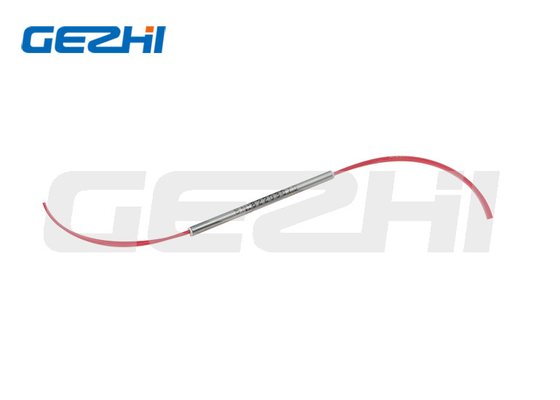

New Arrival 1030nm, 1064nm, 1310nm, 1550nm, 2000nm 1x2,2x2 PM łącznik z bezpiecznikiem do wzmacniacza światłowodowego
Przegląd produktów
Jako integrator komponentów możemy konstruować dodatkowe komponenty bezpośrednio na włóknach sprzęgających.Przykłady obejmują przestrajalne filtry, zmienne tłumiki lub kolimatory. Gezhi Photonics ma możliwość łączenia włókien w topionych splitterach ze wszystkimi standardowymi złączami, takimi jak FC, SC, ST, LC itp. I wykończeniami (Super PC, Ultra PC, Angled PC [ APC] itp.). Poprzez zabudowę tych urządzeń bezpośrednio na włóknach sprzęgających klient oszczędza dodatkowe koszty i straty wtrąceniowe pośrednich złączy i adapterów, a także czas i koszty łączenia fuzyjnego.Bezpośrednio budowane urządzenia są również najlepszym sposobem na utrzymanie najwyższych możliwych współczynników ekstynkcji polaryzacji.
Szczegóły Produktu
FUNKCJE i zastosowanie
|
Cechy * Niskie straty wtrąceniowe * Wysoka strata zwrotu *Wysoki współczynnik ekstynkcji |
Aplikacje * Wzmacniacz światłowodowy *Monitorowanie zasilania *Instrument światłowodowy |
| Parametry | Jednostka | Wartości | |||||||||||||||
| Typ | / | 1x2 lub 2x2 | |||||||||||||||
| Środkowa długość fali | nm | 1030 | 1064 | 1310 | 1550 | 2000 | |||||||||||
| Roboczy zakres długości fal | nm | ±20 | ±20 | ±20 | ±20 | ±15 | |||||||||||
| Maks.Nadmierna strata | dB | 0,5 | 0,5 | 0,4 | 0,4 | 0,6 | |||||||||||
| Stuknij Współczynnik sprzężenia | % | 1±0,5%, 5±1,0%, 10±2,0% i 50% | |||||||||||||||
| Strata wtrąceniowa | dB | IL związane ze współczynnikiem sprzężenia | |||||||||||||||
| Współczynnik ekstynkcji | dB | 1x2:≥20 ;2x2:≥18 | |||||||||||||||
| Strata zwrotu | dB | ≥55 | |||||||||||||||
| Obsługa maksymalnej mocy (CW) | W | 0,5, 1 lub 3 | |||||||||||||||
| Obciążenie rozciągające | N | ≤5 | |||||||||||||||
| temperatura robocza | ℃ | -5~+75 | |||||||||||||||
| Temperatura przechowywania | ℃ | -40~+85 | |||||||||||||||
| Wymiar opakowania | mm | φ3x54mm lub φ3x60mm | |||||||||||||||
| Tolerancja współczynnika sprzężenia | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0,5 | ±0,6 | ±1,0 | ±1,5 | ±2,0 | ±2,5 | ±3,0 | ±3,5 | ||||||||||
Uwaga: 1. łącznik z bezpiecznikiem PM działa w obu osiach, żadna oś nie może być zablokowana;domyślny współczynnik ekstynkcji testu znajduje się na wolnej osi.
Powyższe specyfikacje dotyczą urządzenia bez złącza, jeśli ze złączem, IL będzie o 0,3 dB wyższe, tłumienie odbiciowe zmniejszy się o 5 dB, a współczynnik tłumienia zmniejszy się o 2 dB.
2. W przypadku zastosowań o dużej mocy > 10 W użyjemy zestawu radiatora
3. W przypadku aplikacji impulsowej prosimy o poinformowanie nas o energii impulsu i mocy szczytowej.
Wymiary
Informacje dotyczące zamawiania
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ①Długość fali: | 1030=1030nm;1064=1064 nm;1310=1310 nm;1550=1550 nm;2000=2000nm;S=Określ |
| ②Typ konfiguracji: | 12=1x2, 22=2x2 |
| ③ Współczynnik sprzężenia: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=Określ |
| ④Typ włókna: | PM980;PM1060;PM1300;PM1550;PM1950;S=Określ |
| ⑤Obsługa mocy: | 0L=0,5W;01=1W;02=2W |
| ⑥ Wymiary opakowania: | S2=3,0x54mm;S3=3,0x60mm;S=Określ |
| ⑦Typ warkocza: | 00=nieosłonięte włókno;09 = 900um luźna rurka |
| ⑧Długość włókna: | 08=0,8m;10=1m;S=Określ |
| ⑨Typ złącza: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Określ |
|
|
