| Brand Name: | GEZHI or OEM |
| Numer modelu: | Łącznik filtra 1x2,2x2 PM |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |
Cena fabryczna 1x2,2x2 Filtr utrzymujący polaryzację Łącznik długości fali 1310/1480/1550/1940/2000nm
Przegląd produktów

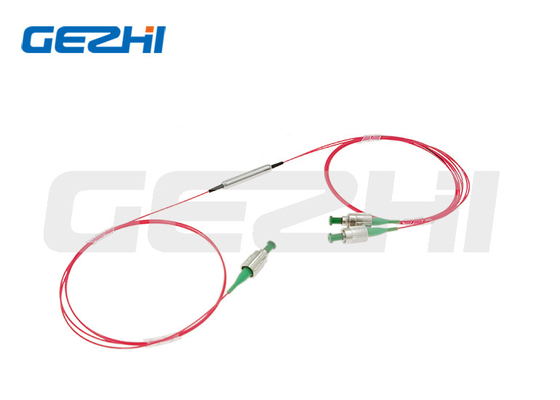

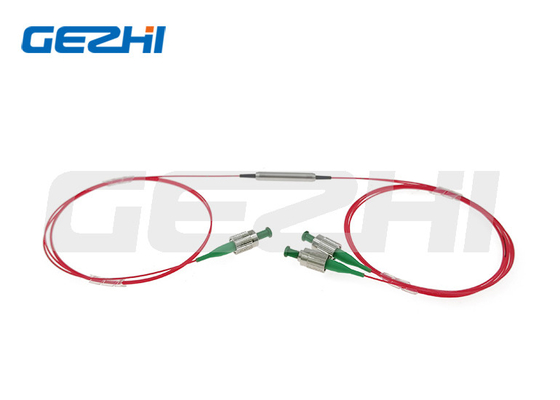

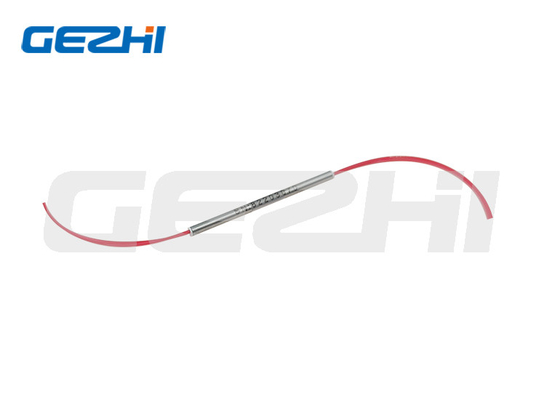

Polarization Maintenance Coupler to urządzenie typu mikrofiltr optyczny, które zapewnia optyczny podział sygnału przy jednoczesnym zachowaniu polaryzacji z wysokim ER.Sprzęg utrzymujący polaryzację jest dostępny w szerokim zakresie współczynników sprzężenia od 1% do 50%, a także w typach 1x2 i 2x2.

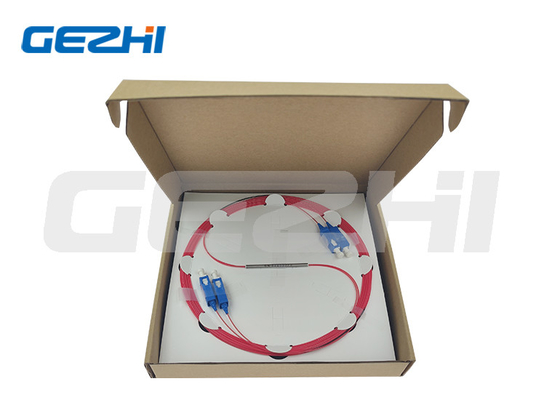

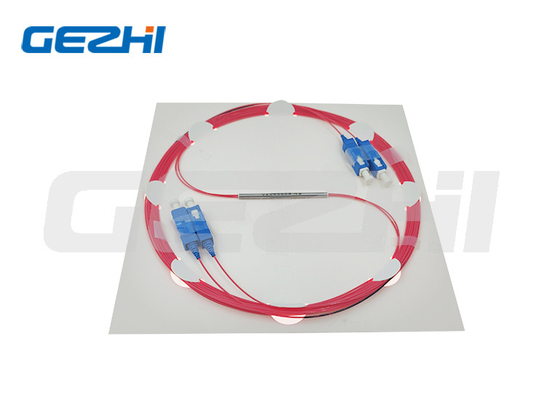

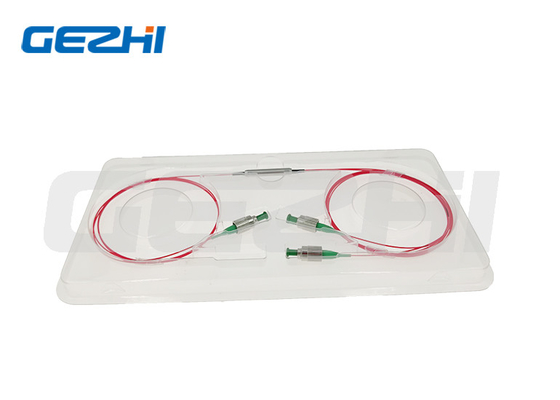

Opakowanie produktu
| produkt końcowy | wewnętrze pudło | skrzynka |
Aplikacja i funkcje
|
Aplikacje |
Cechy |
| Parametry | Jednostka | Wartości | ||||
| Typ | / | 1x2 lub 2x2 | ||||
| Środkowa długość fali | nm | 1310 | 1480 | 1550 | 1940 | 2000 |
| Roboczy zakres długości fal | nm | ±40 | ±40 | ±40 | ±40 | ±40 |
| Stuknij Współczynnik sprzężenia | % | 1±0,5%, 5±1,0%, 10±2,0% i 50% | ||||
| Strata wtrąceniowa | dB | IL związane ze współczynnikiem sprzężenia | ||||
| Nadmierna strata | dB | 1x2:≤0,7 ;2x2:≤1,0 | 1x2:≤1,2 ;2x2:≤1,5 | |||
| Jednorodność (tylko dla 50/50) | dB | 1x2:≤0,4;2x2:≤0,6 | 1x2:≤0,6;2x2:≤0,8 | |||
| Współczynnik ekstynkcji | dB | 1x2:≥20 ;2x2:≥18 | 1x2:≥18 ;2x2:≥17 | |||
| Strata zwrotu | dB | ≥50 | ||||
| Obsługa maksymalnej mocy (CW) | W | 0,5, 1, 2 lub 5 | ||||
| Obciążenie rozciągające | N | ≤5 | ||||
| temperatura robocza | ℃ | -5~+75 | ||||
| Temperatura przechowywania | ℃ | -40~+85 | ||||
Notatka 1.Dostosowanie jest dostępne.Domyślny klucz wyrównania wolnej osi złącza
Powyższe specyfikacje dotyczą urządzenia bez złącza, jeśli ze złączem, IL będzie o 0,3 dB wyższe, tłumienie odbiciowe zmniejszy się o 5 dB, a współczynnik tłumienia zmniejszy się o 2 dB.
2. W przypadku zastosowań o dużej mocy > 10 W użyjemy zestawu radiatora
3. W przypadku stosowania impulsów prosimy o poinformowanie nas o energii impulsu i mocy szczytowej.
Wymiary
Informacje dotyczące zamawiania
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①Długość fali: | 1310=1310 nm;1480=1480 nm;1550=1550 nm;1940=1940 nm;2000=2000nm;S=Określ |
| ②Typ konfiguracji: | 12=1x2, 22=2x2 |
| ③ Współczynnik sprzężenia: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=Określ |
| ④Oś robocza: | B = obie osie działają, F = wolna oś działa, szybka oś jest zablokowana |
| ⑤Typ włókna: | PM1300;PM1550;PM1950;S=Określ |
| ⑥Obsługa zasilania: | 0L=0,5W;01=1W;02=2W |
| ⑦ Wymiary opakowania: | S1=5,5x35mm;S=Określ |
| ⑧Typ warkocza: | 00=nieosłonięte włókno;09 = 900um luźna rurka |
| ⑨Długość włókna: | 08=0,8m;10=1m;S=Określ |
| ⑩Typ złącza: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Określ |
|
|
