| Brand Name: | GEZHI or OEM |
| Numer modelu: | PM CWDM |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |

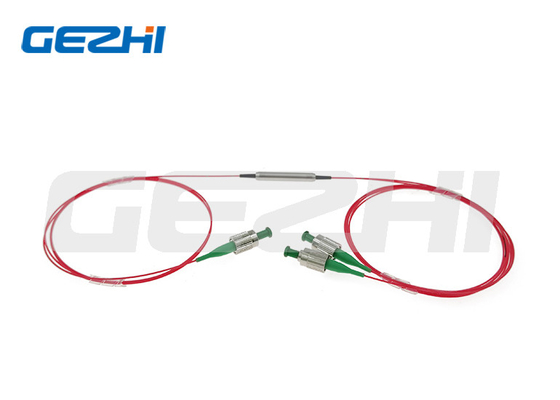

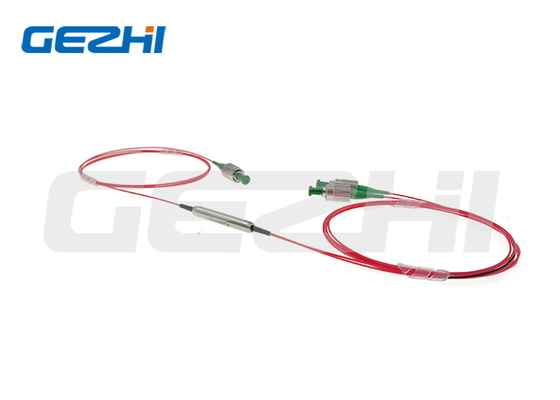

Polaryzacja 1260nm ~ 1620nm Utrzymanie zgrubnego WDM dla sieci CWDM/OADM
Przegląd produktów
Filtr multipleksera Corse utrzymujący polaryzację z podziałem długości fali został zaprojektowany i wyprodukowany zgodnie z międzynarodowymi standardami.Urządzenia wykorzystują stabilny środowiskowo filtr cienkowarstwowy i zaawansowaną technologię pakowania, aby osiągnąć szerokie pasmo przenoszenia, niskie straty wtrąceniowe, wysoką izolację kanałów i doskonałą stabilność środowiskową.Mogą być używane indywidualnie do wykonywania funkcji dodawania lub usuwania pojedynczych kanałów lub mogą być łączone kaskadowo w sekwencje dla aplikacji wielokanałowych w systemach CWDM.Jest również używany do blokowania niepożądanych sygnałów szumów w EDFA i systemach laserów światłowodowych.
Komponenty charakteryzują się wysoką izolacją, niskimi stratami wtrąceniowymi, wysokim współczynnikiem ekstynkcji, doskonałą stabilnością środowiskową i dużą zdolnością przenoszenia mocy.
Aplikacja
System CWDM
Moduł CWDM/OADM
Sieci CWDM/OADM
Funkcja
Niskie tłumienie i izolacja
Wysoka strata zwrotu
Wysoka niezawodność i stabilność
Szeroka szerokość transmisji
Specyfikacja produktu
| Parametry | Jednostka | Wartości | |
| Środkowa długość fali | nm | ITU lub ITU+1 | |
| Operacyjna długość fali | nm | 1260~1460 lub 1460~1620 lub 1260~1620 | |
| Przestrzeń kanału | nm | 20 | |
| min.Szerokość pasma kanału @λc | nm | ±6,5 | |
| Maks.Płaskość kanału | nm | 0,4 | |
| Maks.Utrata wtrąceniowa przy 23 ℃ | Kanał transmisji | dB | 0,6 |
| Kanał refleksyjny | dB | 0,4 (1260~1460 lub 1460~1620) lub 0,6 (1260~1620) | |
| min.Izolacja w 23 ℃ | sąsiedni kanał | dB | 30 |
| Nieprzylegający kanał | dB | 40 | |
| Kanał refleksyjny | dB | 12 | |
| min.Strata zwrotu | dB | 50 | |
| min.Współczynnik ekstynkcji przy 23 ℃ | dB | 20 | |
| Maks.Stabilność termiczna długości fali | nm/℃ | 0,003 | |
| Maks.Stabilność termiczna strat wtrąceniowych | dB/℃ | 0,005 | |
| Maks.Obsługa mocy (CW) | mW | 500 | |
| temperatura robocza | ℃ | 0~+70 | |
| Temperatura przechowywania | ℃ | -40~+85 | |
Ze złączem IL jest o 0,3 dB wyższy, RL jest o 5 dB niższy, a ER jest o 2 dB niższy.
Klucz złącza jest wyrównany do wolnej osi.
Wymiary
Informacje dotyczące zamawiania
| PMCWDM-11-234-555-67-8-999 | |
| 11 - Środkowa długość fali: | 27=1270nm lub 1271nm,..., 61=1610nm lub 1611nm, SS=Określono |
| 2 - Robocza długość fali: | F=Pełna fala (1260nm~1620nm), H=Półfala (1260~1460 lub 1460~1620) |
| 3 - Typ portu: | 3=1x2 |
| 4 - Oś robocza dla Signal: | B = Obie osie działają, F = Blokada szybkiej osi |
| 555 - Rodzaj włókna: | 001=PM1550, 002=PM1310, SSS=Określono |
| 6 - Wymiary opakowania: | 0=φ5,5x35mm, S=Określony |
| 7 - Rodzaj warkocza: | 0 = 250 μm gołe włókno, 1 = 900 μm luźna tuba |
| 8 - Długość włókna: | 0,8=0,8m, 1,0=1m, S=Określony |
| 999 - Typ złącza: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Brak, S=Określony |
|
|
