| Brand Name: | GEZHI or OEM |

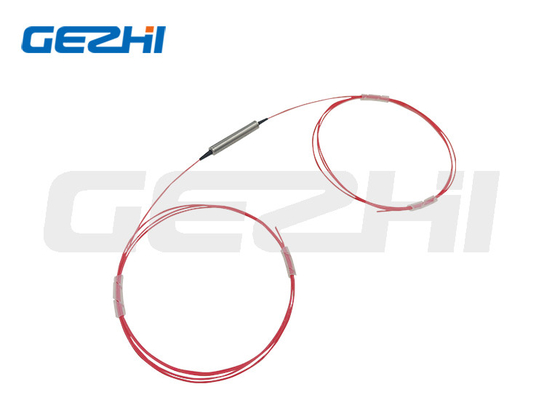

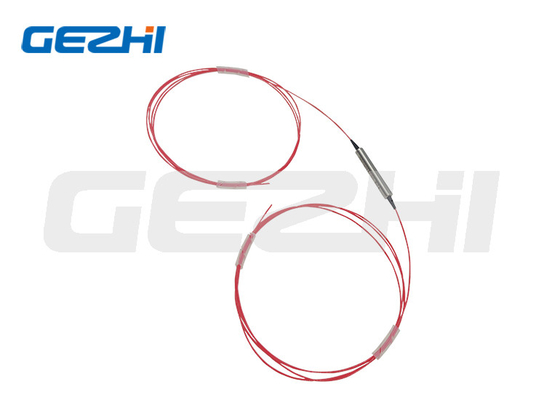

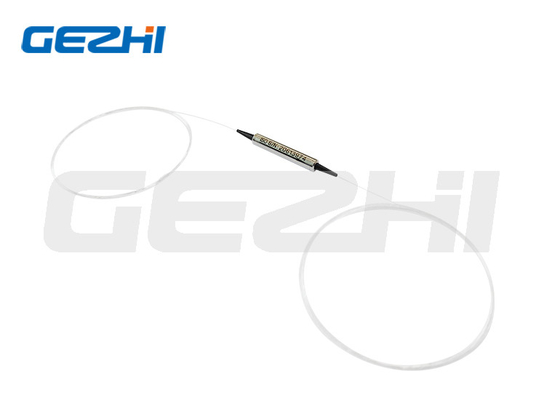

| Numer modelu: | Izolator liniowy PM |
| MOQ: | 1 szt |
| Cena £: | gotiable |
| Payment Terms: | T/T, Western Union |
Opis produktu
| Parametr | Jednostka | Wartość | |||||
| Scena | - | Pojedynczy | Podwójny | Pojedynczy | Podwójny | ||
| Środkowa długość fali | nm | 2050, 2000, 1950 | 1550, 1480, 1310 | ||||
| Roboczy zakres długości fal | nm | ±20 | |||||
| Typ.Szczyt izolacji przy 23 ℃ | dB | 20 | 35 | 42 | 58 | ||
| min.Izolacja w 23 ℃ | dB | 18 | 30 |
28
|
45
|
||
| Typ.Utrata wtrąceniowa przy 23 ℃ | dB | 0,8 | 1.0 |
0,4
|
0,5
|
||
| Maks.Utrata wtrąceniowa przy 23 ℃ | dB | 1.2 | 1.3 |
0,55
|
0,65
|
||
| min.Współczynnik ekstynkcji przy 23 ℃ | Obie osie działają | dB |
18 20
|
20 | |||
| Szybka oś Zablokowana | dB |
20 25
|
23 | ||||
| min.Strata powrotu przy 23 ℃ (wejście/wyjście) | dB | 50/50 | |||||
| Maks.Moc optyczna (CW) | mW | 500 | |||||
| Rodzaj włókna | - | Włókno PM Panda | |||||
| Maks.Obciążenie rozciągające | N | 5 | |||||
| temperatura robocza | ℃ | 0~+70 | |||||
| Temperatura przechowywania | ℃ | -40~+85 | |||||
Ze złączami IL jest o 0,3 dB wyższy, RL jest o 5 dB niższy, a ER jest o 2 dB niższy.
Klucz złącza jest wyrównany do wolnej osi.
Wymiary opakowania
Informacje dotyczące zamawiania
| PMIS-1111-23-444-56-7-88 | |
|
1111 - Długość fali: 1064=1064nm, 1030=1030nm, 980=980nm,..... |
2000=2000nm, 1550=1550nm, 1480=1480nm, 1310=1310nm, SSSS=Określono |
|
2 - Typ rdzenia: S=jednordzeniowy |
S=jednordzeniowy, D=dwurdzeniowy |
|
3 - Oś robocza: F=Szybka oś zablokowana, B=Obie działające osie, N=Bez PM |
B = Obie osie działają, F = Zablokowana oś szybka |
|
444 - Rodzaj włókna: 003=PM980, 004=Hi1060, 014=PM1060L, SSS=Określono |
001=PM1550, 002=PM1310, 045=PM1950, SSS=Określono |
|
5 - Wymiary opakowania: 0=58x28x26mm |
0=5,5x35mm, S=Określony |
|
6 - Rodzaj pigtaila: 0=bare fiber, 1=900μm luźna tuba, S=Specified |
0=bare fiber, 1=900μm luźna tuba, S=Specified |
|
7 - Długość włókna: 0,8=0,8m, 1,0=1,0m.S=Określony |
0,8=0,8m, 1,0=1,0m, S=Określony |
|
88 - Typ złącza: N=Brak |
0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Brak, S=Określony |
|
|
