| Brand Name: | GEZHI or OEM |
| Numer modelu: | Cyrkulator światłowodowy 1310 nm |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |

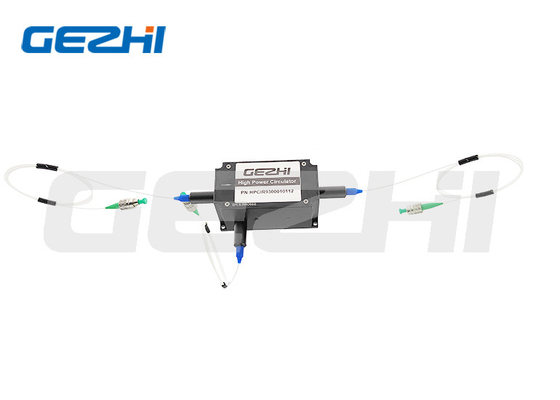

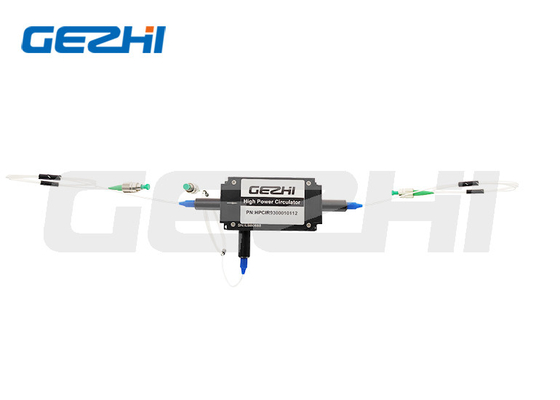

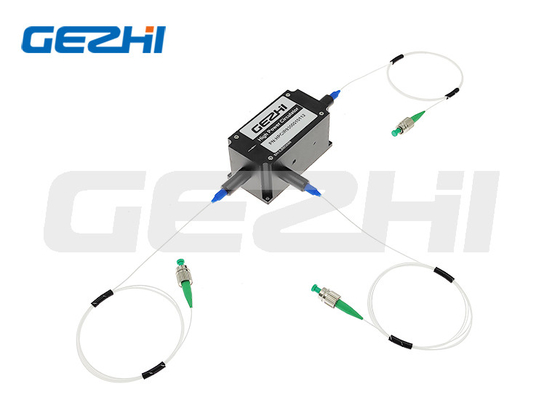

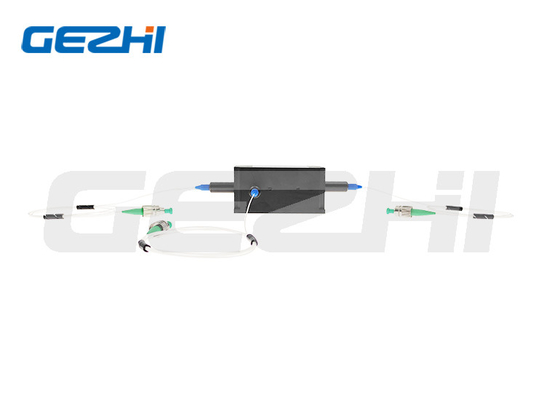

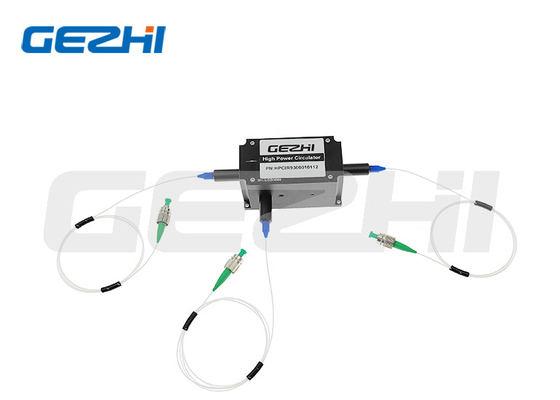

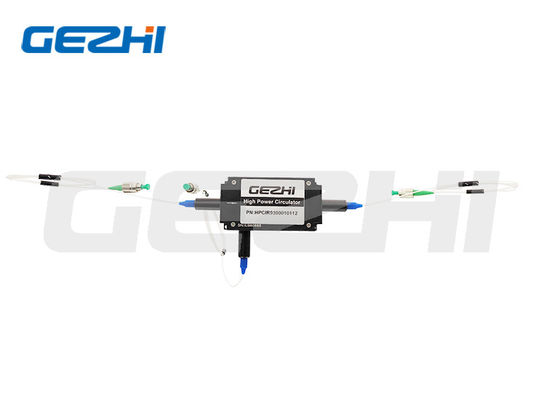

Cyrkulatory rozdzielacza światłowodowego SM, cyrkulator światłowodowy 1310 Nm typu jednomodowego
Opis cyrkulatora światłowodu
Cyrkulatory światłowodowe SM 1310 nm są dostępne w wersji niezakończonej, ze złączami FC/PC lub ze złączami FC/APC. Cyrkulatory mogą być używane do przesyłania sygnałów optycznych przez pojedyncze włókno w dwóch kierunkach. Cyrkulator optyczny jest analogiczny do elektronicznego cyrkulatora i oba pełnią podobne funkcje. Cyrkulator optyczny to urządzenie z trzema portami, które pozwala światłu poruszać się tylko w jednym kierunku. Sygnał wchodzący do portu 1 wyjdzie z portu 2 z minimalną stratą, podczas gdy sygnał wchodzący do portu 2 opuści port 3 z minimalną stratą.Światło wchodzące do portu 2 doświadcza dużej ilości.
Funkcje cyrkulatora światłowodu
Wysoka izolacja i wysoka strata zwrotu
Niskie straty wtrąceniowe i PDL
Ścieżka optyczna Bez epoksydu
Zastosowania cyrkulatora światłowodu
Multipleksowanie add-drop
Czujniki światłowodowe
Pompowanie dwukierunkowe
Dwukierunkowe systemy transmisji sygnału
Łączenie urządzeń do kompensacji dyspersji chromatycznej w linii
Specyfikacje cyrkulatora światłowodu
| Przedmiot | Jednostka | Parametry | |||
| Długość fali roboczej | nm | 1064 | |||
| Przepustowość łącza | nm | ±5 | ±10 | ±20 | ±30 |
| Izolacja | dB | ≥25 | ≥23 | ≥20 | ≥20 |
| Strata wtrąceniowa @ pasmo, 23 ℃ | dB | ≤2,1 | ≤2,6 | ≤3,2 | ≤3,8 |
| PDL | dB | ≤0,2 | |||
| Strata zwrotu | dB | ≥ 50 | |||
| Rozmowa krzyżowa | dB | ≥ 45 | |||
| PDL | dB | ≤ 0,1 | |||
| Maksymalna moc optyczna | mW | ≤ 300 | |||
| Operacja Temperatura | 0C | 0~50 | |||
| Temperatura przechowywania | 0C | -40~85 | |||
| Wymiar opakowania | mm | 34x8,4x8,4(P1) | |||
Wymiar cyrkulatora światłowodu (mm)
Optical Fiber CirculatorInformacje o zamawianiu
| Długość fali | Przepustowość łącza | Rodzaj włókna | Długość włókna | Typ złącza |
| 1,1064 nm 2.Inne |
1 ± 5 nm 2.±10 nm 3.±20nm 4.±30nm |
Włókno 1.250μm Włókno 2.900μm 3. Inni |
1,0,5 +/- 0,1 m 2. 1,0 +/- 0,1 m 3. Inni |
0. Brak złącza 1. FC/UPC 2. FC/APC 3. SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. Inni |
|
|
