| Brand Name: | GEZHI or OEM |
| Numer modelu: | PM FWDM |
| MOQ: | 1 szt |
| Cena £: | negocjowalne |
| Payment Terms: | T/T, Western Union |

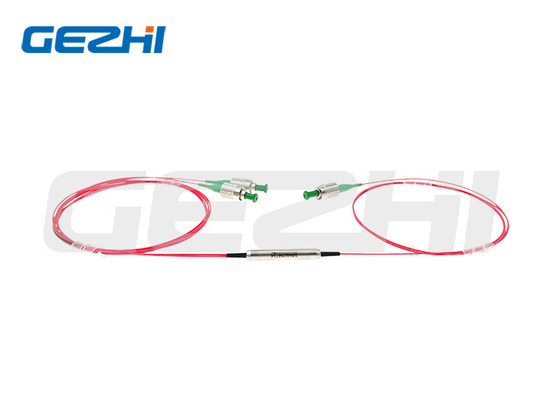

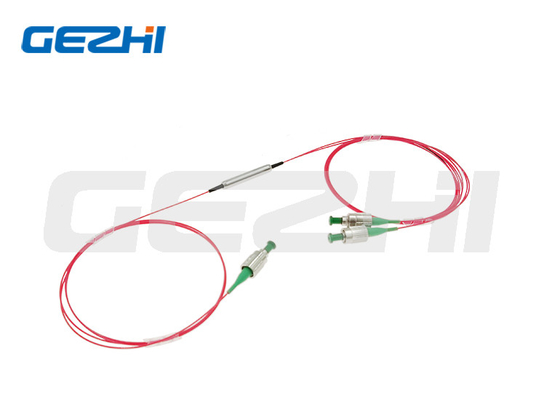

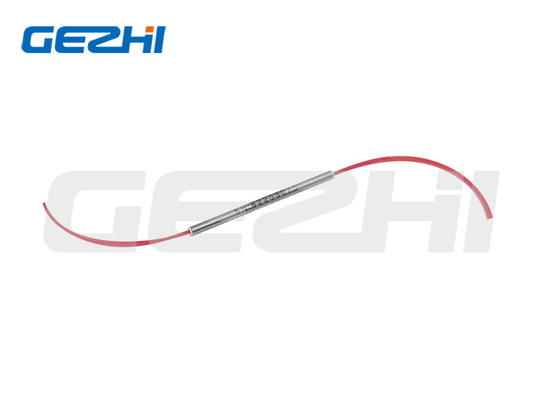

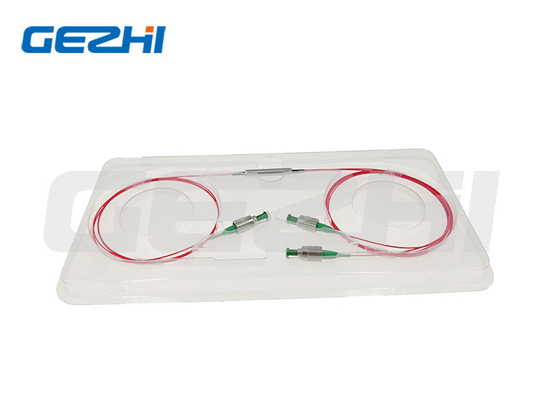

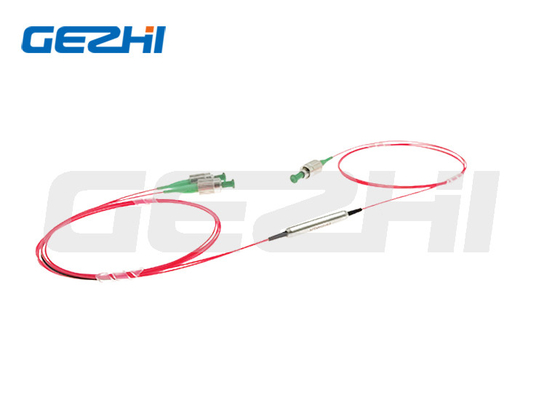

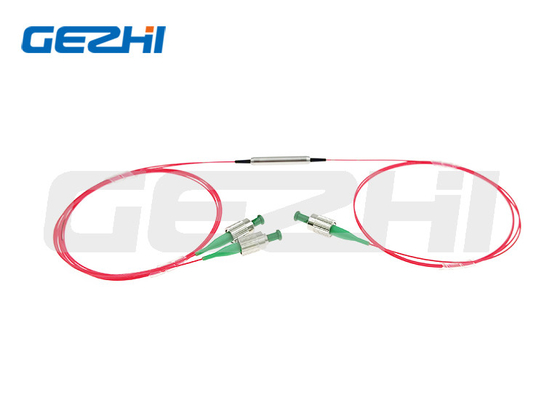

Filtr utrzymujący polaryzację 1x2 Multiplekser z podziałem długości fali dla systemu CATV
Przegląd produktów
Filtr utrzymujący polaryzację serii WDM zapewnia multipleksowanie z podziałem długości fali przy zachowaniu polaryzacji sygnału.PM FWDM opiera się na stabilnej środowiskowo technologii filtrów cienkowarstwowych i charakteryzuje się wysokim współczynnikiem ekstynkcji, niskimi stratami wtrąceniowymi i wysokimi stratami odbiciowymi.Idealnie nadają się do szybkich systemów sieciowych WDM. Filtr utrzymujący polaryzację serii WDM zapewnia multipleksowanie z podziałem długości fali przy zachowaniu polaryzacji sygnału.
Aplikacja
System telewizji kablowej
Moduł CWDM/DWDM
Sieci EPON/GPON
Funkcja
Niskie straty wtrąceniowe
Wysoka strata zwrotu
Wysoka niezawodność i stabilność
Specyfikacja produktu
| Parametry | Jednostka | Wartości | ||||||
| Typ | - | 1064/980 | 1550/980 | 1550/1064 |
1550/1480
|
2000/1550
|
||
| Długość fali transmisji | nm | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 | ||
| Długość fali odbicia | nm | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 | ||
|
Maks.Strata wtrąceniowa przy 23 ℃ |
Kanał transmisji | dB | 0,8 | 0,7 | 0,8 | 0,8 | 0,8 | |
| Kanał refleksyjny | dB | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | ||
| min.Izolacja transmisji @Reflection | dB | 30 | 30 | 30 | 30 | 25 | ||
| min.Izolacja odbicia @ Transmisja | dB | 15 | 15 | 15 | 15 | 12 | ||
| Maks.Płaskość kanału | dB | 0,4 | ||||||
|
min.Współczynnik ekstynkcji przy 23 ℃ |
Kanał transmisji | dB | 20 | |||||
| Kanał refleksyjny | dB | 18 | ||||||
| Maks.Stabilność termiczna długości fali | nm/℃ | 0,003 | ||||||
| Maks.Stabilność termiczna strat wtrąceniowych | dB/℃ | 0,005 | ||||||
| min.Strata powrotu przy 23 ℃ | dB | 50 | ||||||
| Maks.Obsługa mocy (CW) | mW | 500 | ||||||
| Maks.Obciążenie rozciągające | N | 5 | ||||||
| temperatura robocza | ℃ | 0~+70 | ||||||
| Temperatura przechowywania | ℃ |
-40~+85 |
||||||
Ze złączami IL jest o 0,3 dB wyższy, RL jest o 5 dB niższy, a ER jest o 2 dB niższy.
Klucz złącza jest wyrównany do wolnej osi.
Wymiary
Informacje dotyczące zamawiania
| PMFWDM-1111-23-444-555-67-8-999 | |
| 1111 - Długość fali: | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Określono |
| 2 - Typ pompy: | F=do przodu, B=do tyłu |
| 3 - Oś robocza dla trasy sygnału: | B = Obie osie działają, F = Blokada szybkiej osi |
| 444 - Typ światłowodu dla Com & Pass: | 001=PM1550, 003=PM980, 045=PM1950, SSS=określony |
| 555 - Typ włókna dla Ref: | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Określono |
| 6 - Wymiary opakowania: | 0=φ5,5x35mm, S=Określony |
| 7 - Rodzaj warkocza: | 0 = gołe włókno, 1 = luźna tuba 900 μm |
| 8 - Długość włókna: | 0,8=0,8m, 1,0=1m, S=Określony |
| 999 - Typ złącza: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Brak, S=Określony |
|
|
