| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | PM FWDM |
| MOQ: | 1 szt |
| Cena £: | US$288-US$988 |
| Warunki płatności: | T/T, Western Union |

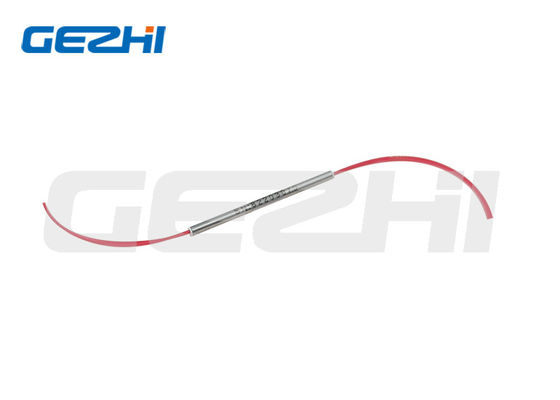

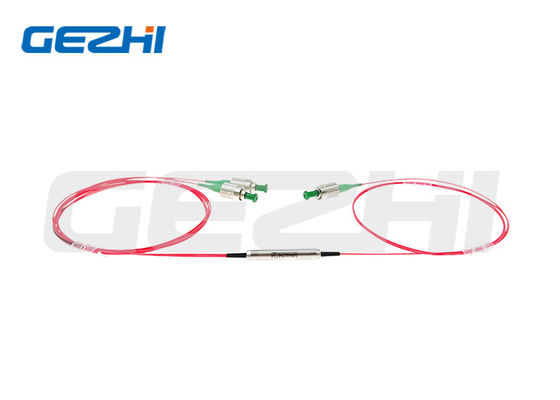

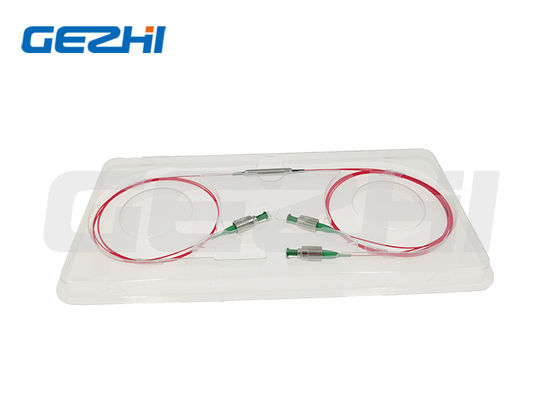

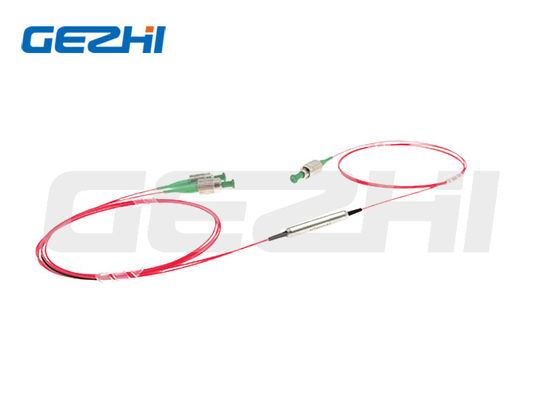

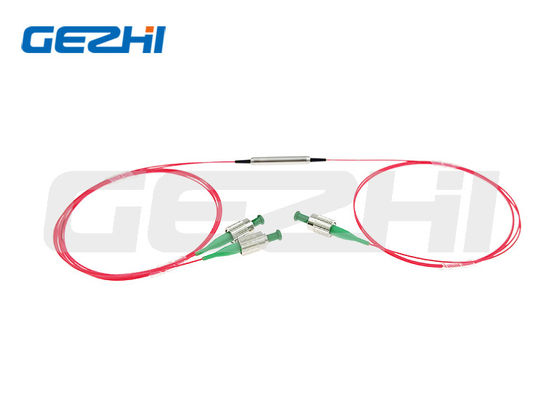

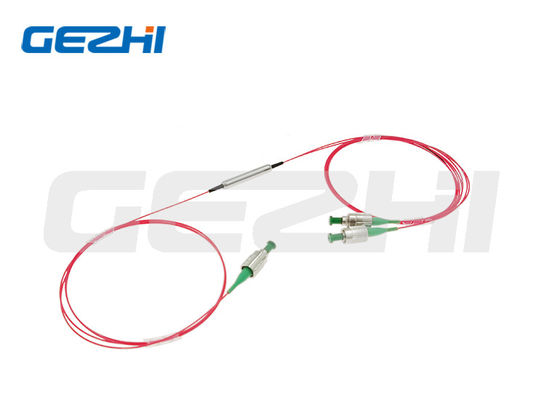

Seria filtrów WDM utrzymujących polaryzację zapewnia multipleksy podziału długości fali przy zachowaniu polaryzacji sygnału.PM FWDM opiera się na stabilnej dla środowiska technologii filtrów cienkich i charakteryzuje się wysokim współczynnikiem zanikuSą one idealne dla szybkich systemów sieci WDM.
| Parametry | Jednostka | Wartości | |
|---|---|---|---|
| Rodzaj | - | 1064/980 1550/980 1550/1064 | |
| Długość fali transmisji | nm | 1020~1080 1520~1580 1520~1580 1535~1565 1950~2050 | |
| Długość fali odbicia | nm | 960~990 960~990 1020~1080 1480±10 1570±10 | |
| Maksymalna strata wstawienia w temperaturze 23°C | Kanał transmisji | dB | 0.8 0.7 0.8 0.8 0.8 0.88 |
| Kanał odbicia | dB | 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.68 | |
| Min. Izolacja transmisji @Reflection | dB | 30 30 30 30 30 30 25 | |
| Min. Izolacja odbicia @przekaz | dB | 15 15 15 15 12 | |
| Maks. płaskość kanału | dB | 0.4 | |
| Min. współczynnik zaniku w temperaturze 23°C | Kanał transmisji | dB | 20 |
| Kanał odbicia | dB | 18 | |
| Maksymalna stabilność termiczna długości fali | nm/°C | 0.003 | |
| Maksymalna utrata stabilności termicznej | dB/°C | 0.005 | |
| Min. Strata zwrotna w temperaturze 23°C | dB | 50 | |
| Maksymalna moc obrotowa (CW) | mW | 500 | |
| Maksymalne obciążenie napędowe | N | 5 | |
| Temperatura pracy | °C | 0~+70 | |
| Temperatura przechowywania | °C | -40~+85 |
Przy łącznikach IL jest o 0,3 dB wyższy, RL o 5 dB niższy, a ER o 2 dB niższy.
Klucz złącza jest ustawiony na osi wolnej.
PMFWDM-1111-23-444-555-67-8-999
| Segment kodu | Opis |
|---|---|
| 1111 - Długość fali | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Wskazane |
| 2 - Rodzaj pompy | F = do przodu, B = do tyłu |
| 3 - Oś robocza trasy sygnału | B = Obie osi działają, F = Oś szybka zablokowana |
| 444 - Rodzaj włókna dla urządzeń Com & Pass | W przypadku, gdy wprowadzone są środki przeciwdziałające zanieczyszczeniom zanieczyszczeniami, należy określić, czy środki przeciwdziałające zanieczyszczeniom nie są stosowane. |
| 555 - Rodzaj włókien dla referencji | W odniesieniu do wszystkich rodzajów węgla, w których występuje silnik silnikowy, należy określić, w jaki sposób węglowodany są stosowane. |
| 6 - Wymiary opakowania | 0=φ5,5x35 mm, S=Wskazane |
| 7 - Rodzaj ogona | 0 = włókno gołe, 1 = 900 μm pusta rurka |
| 8 - Długość włókna | 0.8=0,8m, 1,0=1m, S=Wskazane |
| 999 - Typ złącza | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Nic, S=Wskazane |
|
|
